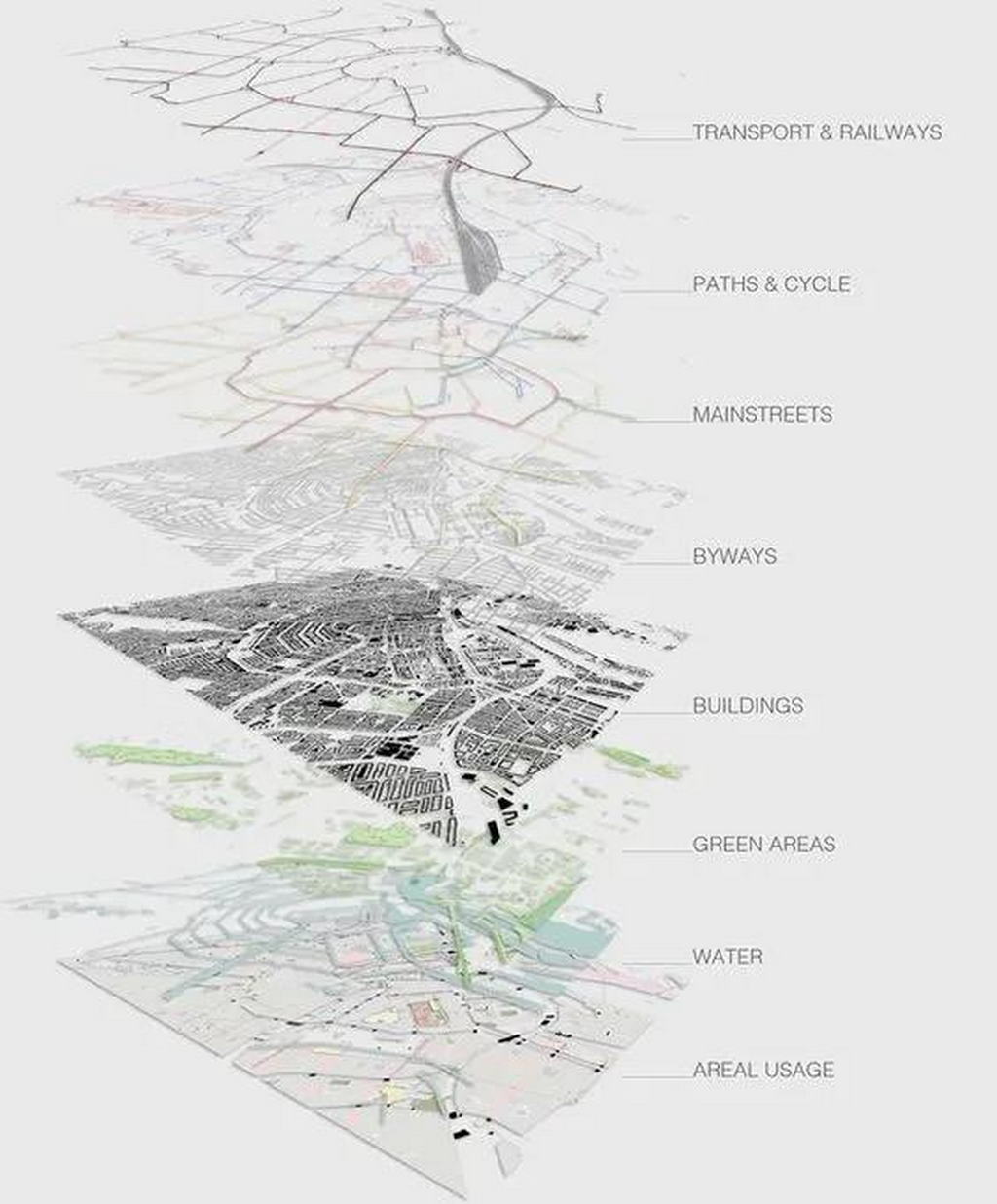

爆炸分析图，顾名思义，是将整个场地上需要分析的要素分离出来进行单独的展示和说明。对于场地的前期分析，雷打不动的会有交通，水体，绿地，建筑布局。下面我们通过随机截取一块场地，来进行爆炸图制作的说明。

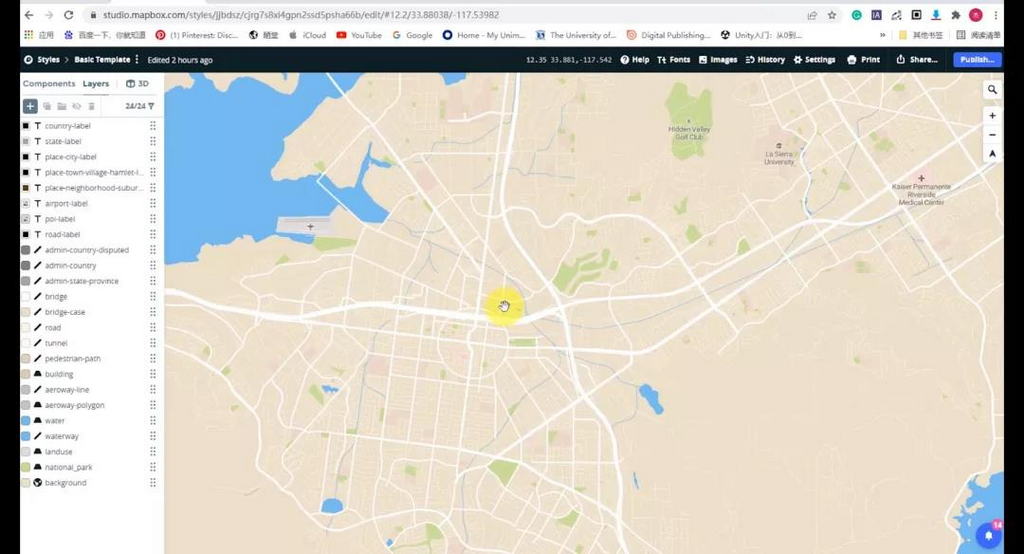

首先进入到获取平面常用的工具Mapbox，选择基础底图模式即可。

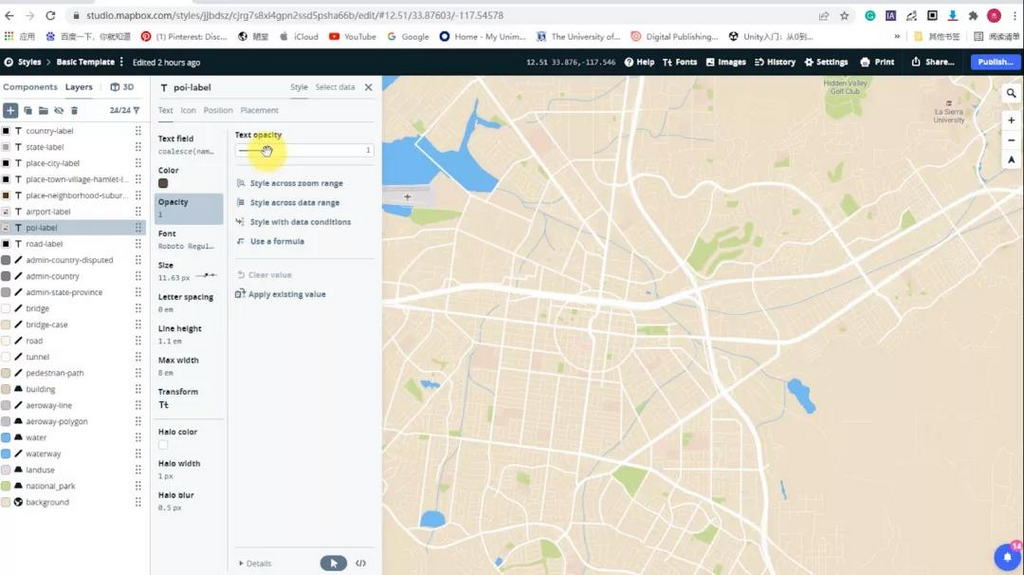

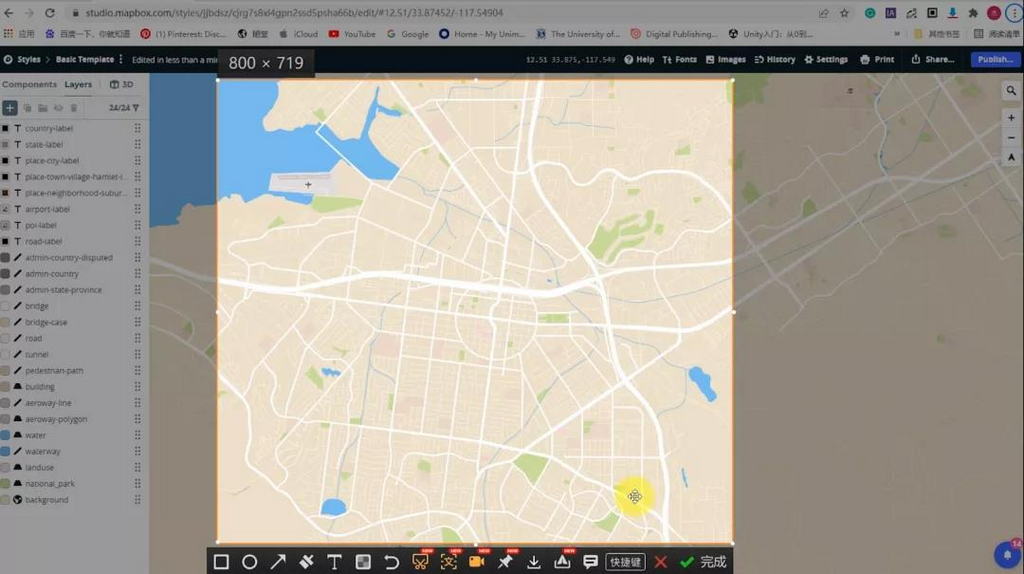

找到自己的场地位置。由于我们会进入到PS中调整色调，因此在这里我们不需要改动配色。但是需要我们将名称和标注的显隐关掉。

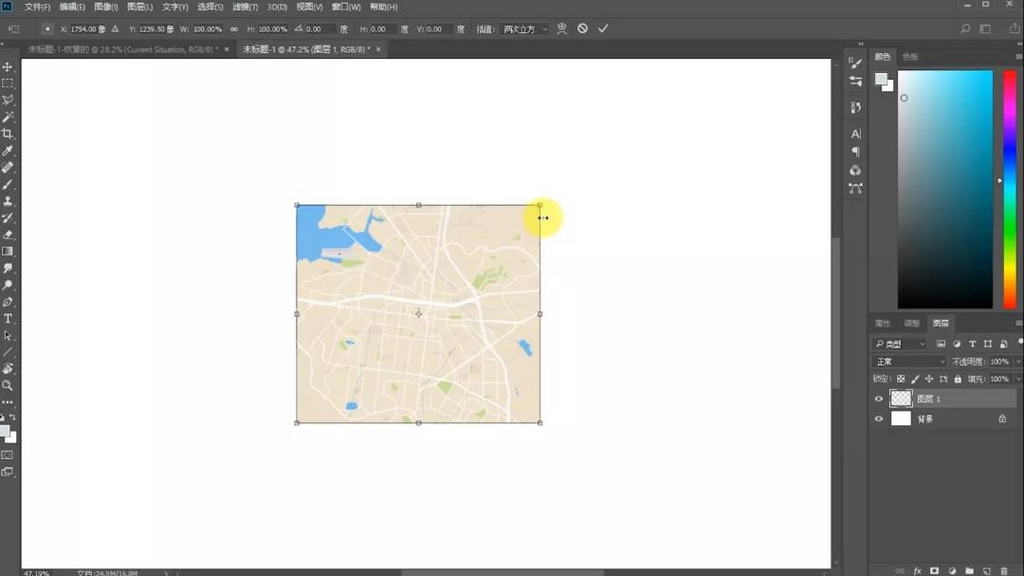

直接截图（或者通过Print出图也可以），放入PS中，调整大小（Ctrl+T）。

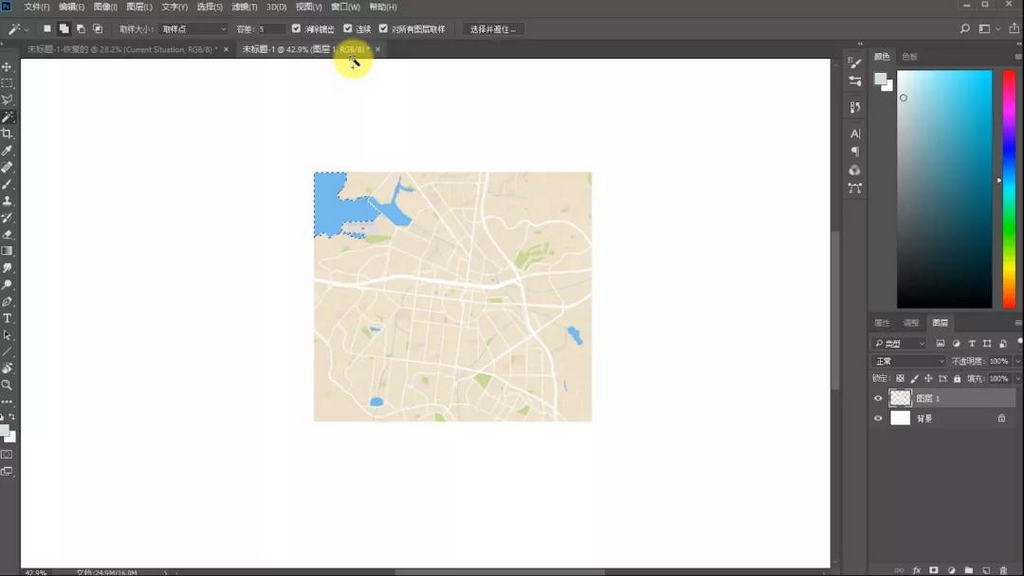

通过魔棒工具（W），勾掉“连续”选项，点击水体部分。直接Ctrl+J，将水体单独复制出一个图层来。

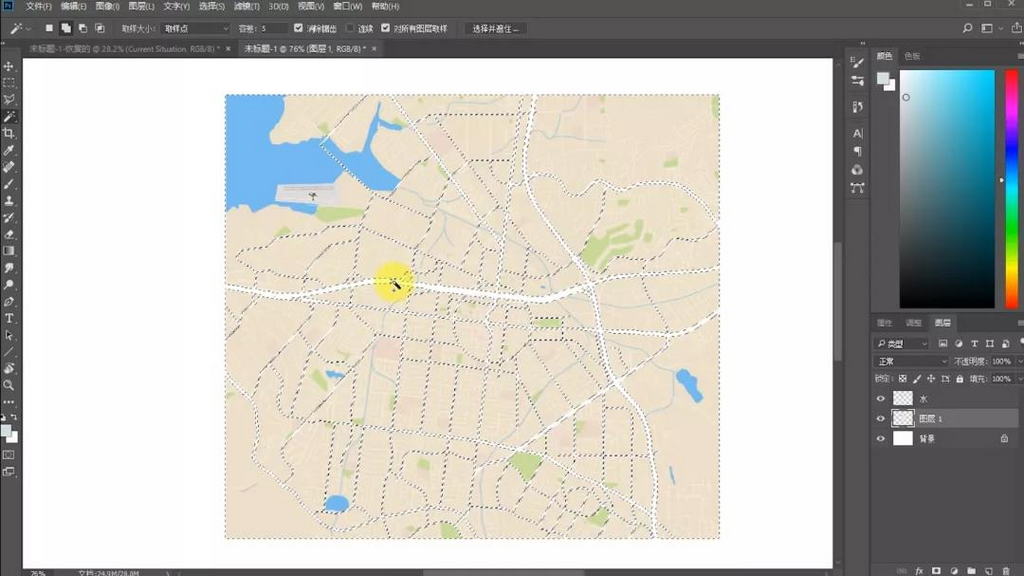

同样的操作，再将道路，不同功能的建筑（例如按住主题选择医院，学校，商业等），绿地分别建立出来。

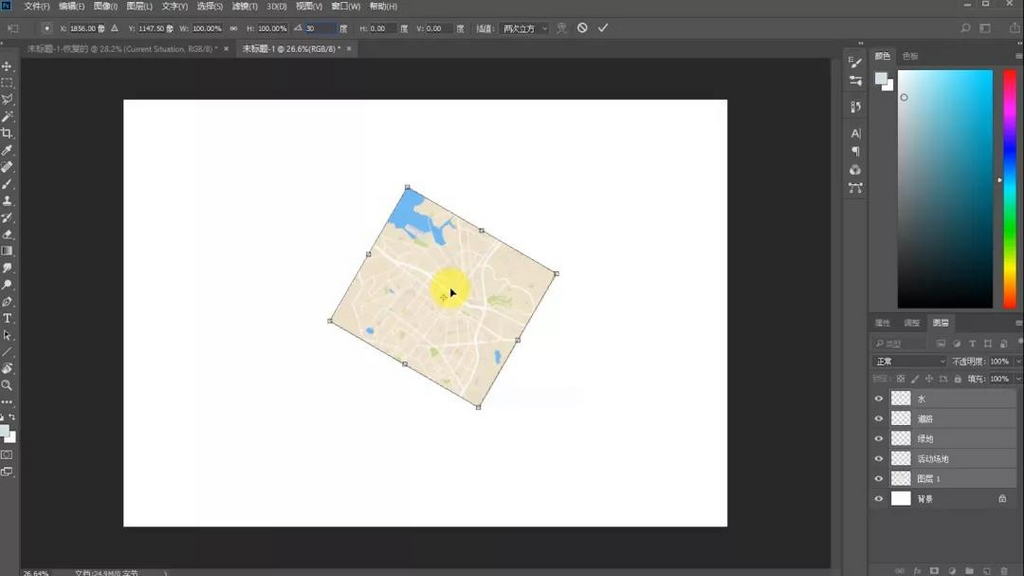

全选这五个图层，进行透视上的变换。Ctrl+T，将角度调成30度，鼠标右键选择透视，拖动角标，将整个图形调整成类似轴测图的样式。

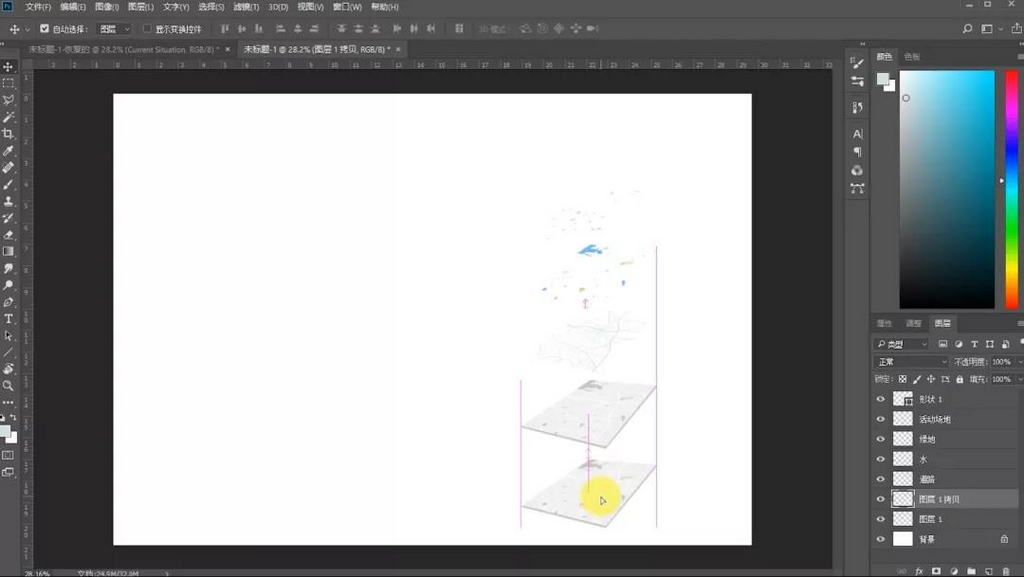

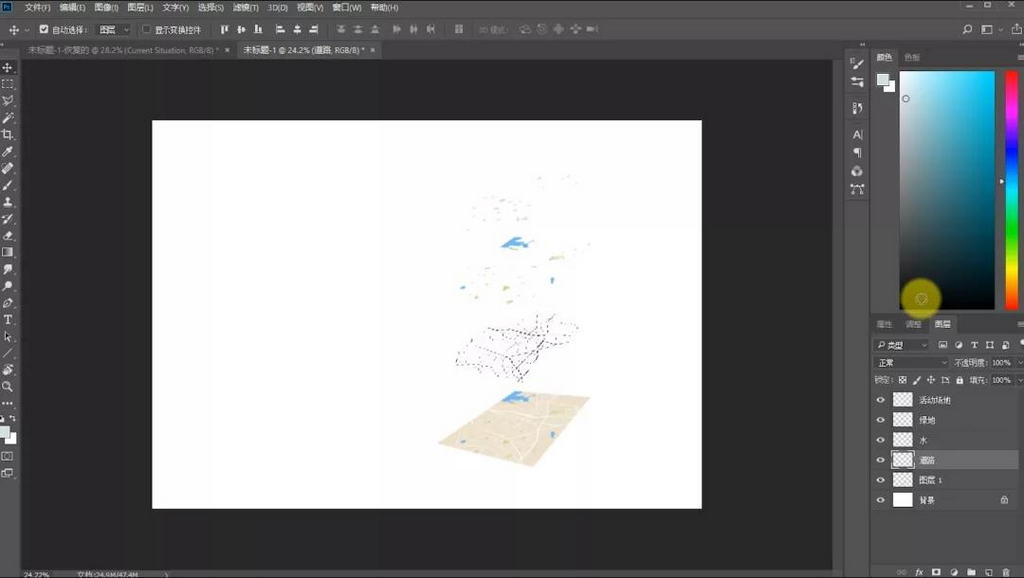

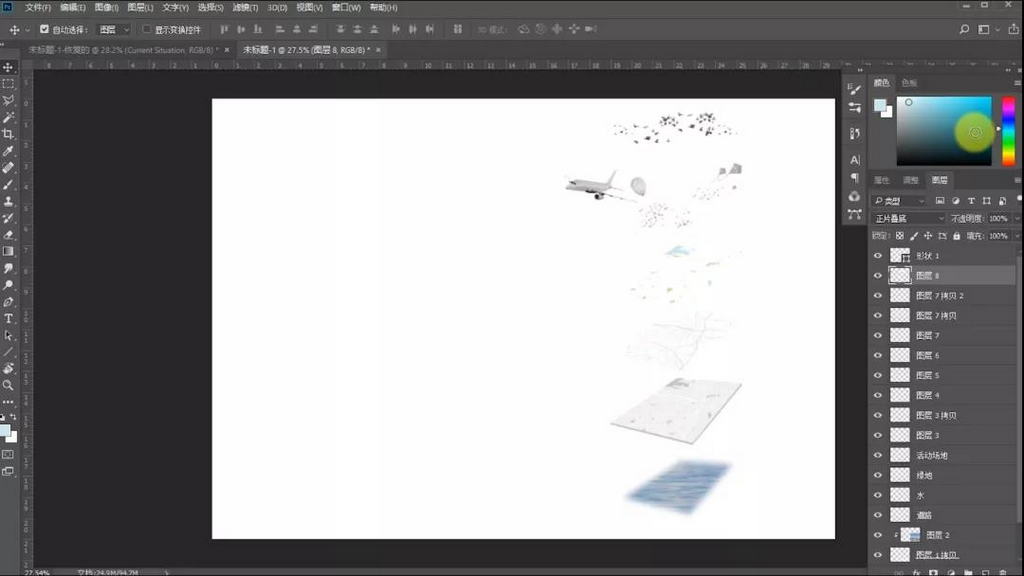

然后按住Shift键，分别将交通，绿地，水体和建筑向上垂直拖动。

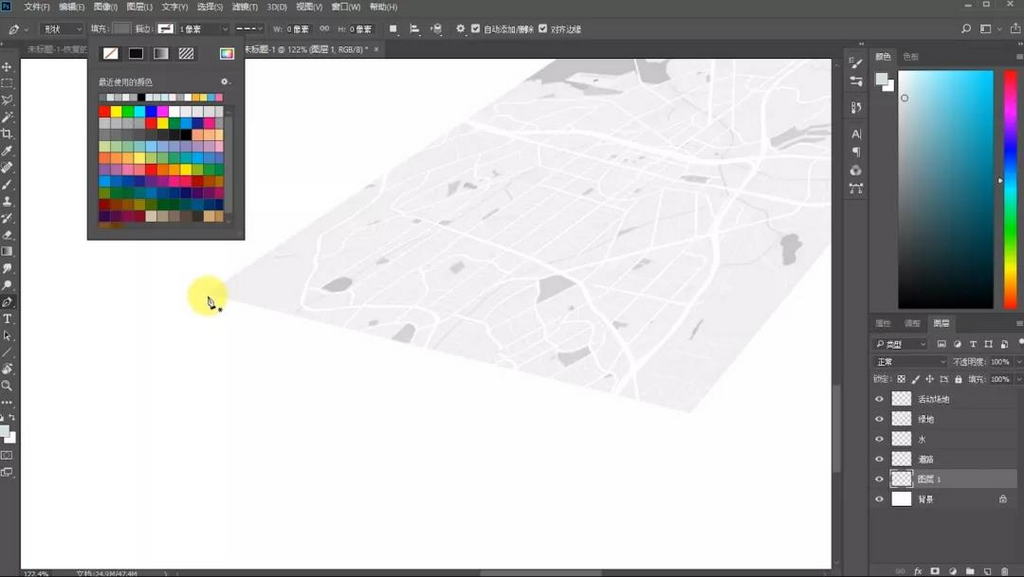

接下来我们可以处理一些小细节，例如个底图一个厚度。可以直接用钢笔工具在底图的下方进行描绘。

任何分析图的关键不在于形式，而是你分析的内容一定对应你的主题，这也是我们增加分析信息的理由支撑。例如这个图中我想要分析的场地上积水和鸟类活动。这便是我除了基本要素以外，需要继续叠加的信息。

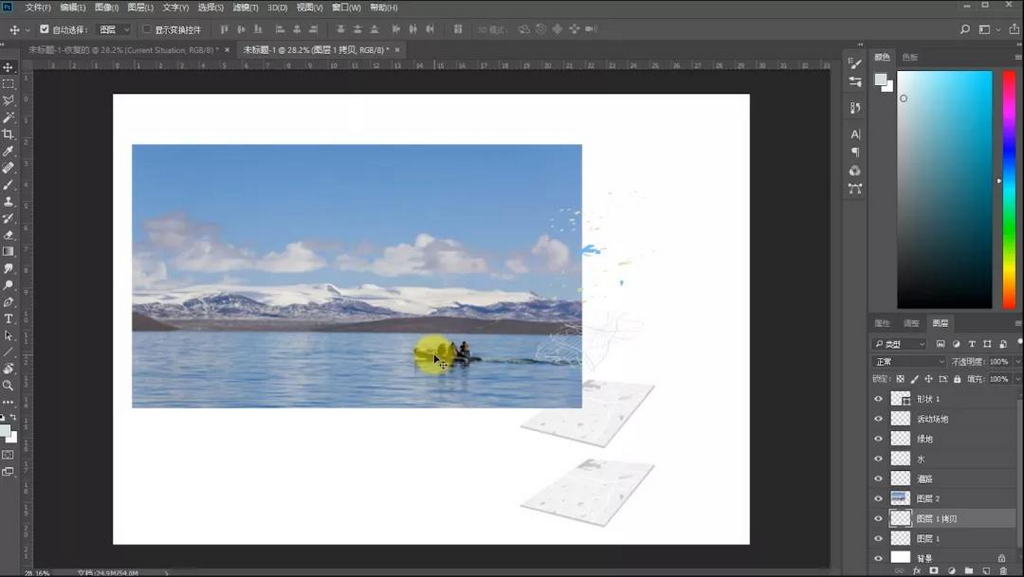

积水的制作也很简单。先复制一个底图2放置在最下方。从网站上搜一张带有水纹的图片放到PS中。

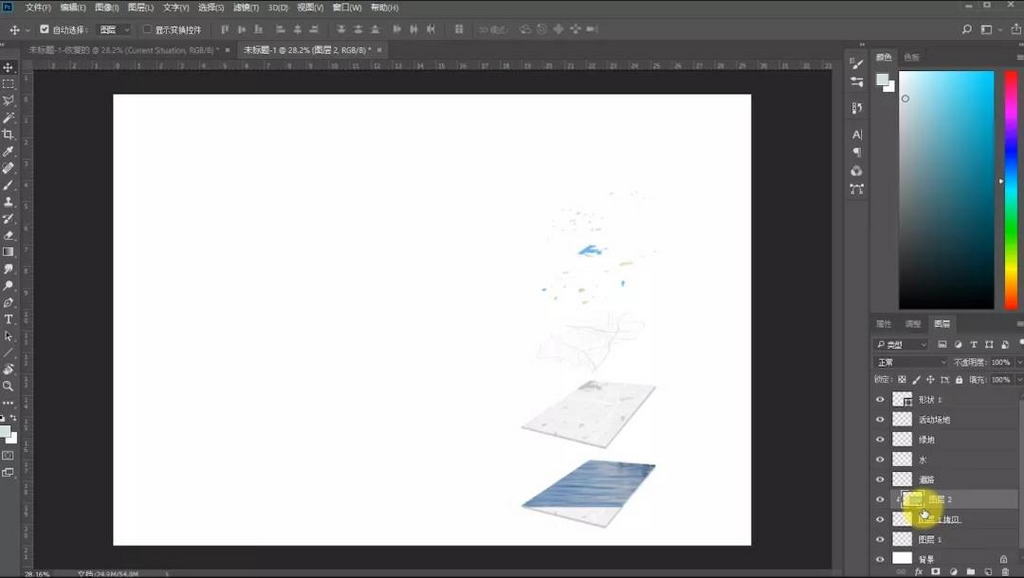

将图片放置在底图2上方，按住Alt增加一个蒙版，这样就可以随意调整图片的位置，选择合适的波纹。

这里还可以调整底图2，增加一个羽化的处理。

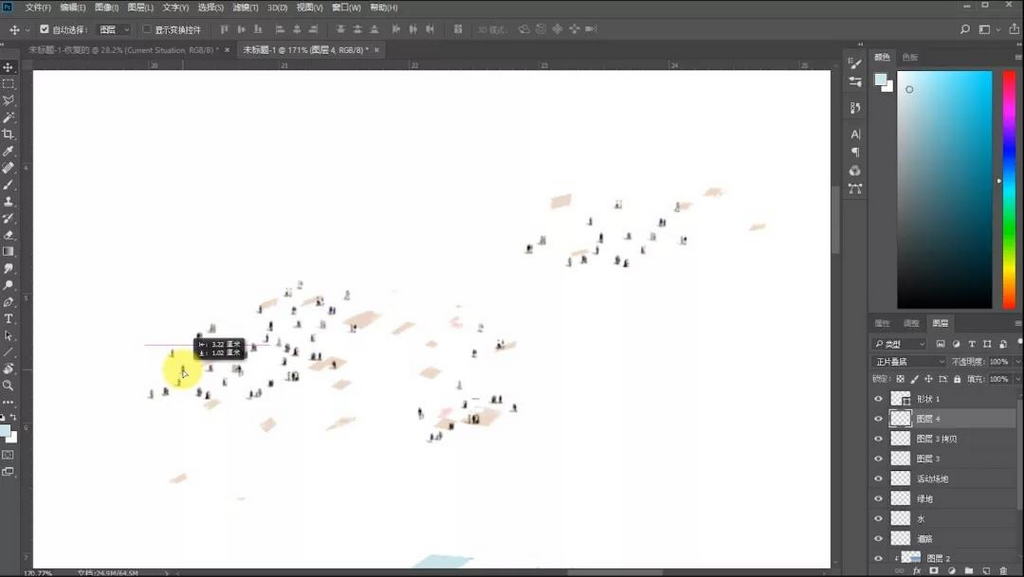

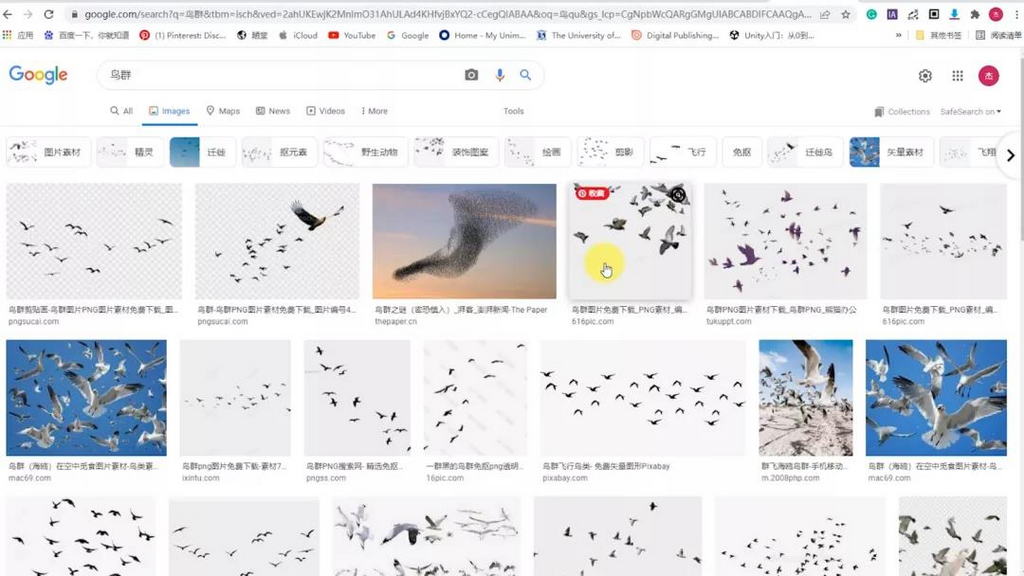

接下来我们处理建筑部分，这里叠加的信息是人群活动。方法是到网站上找到人群的素材，然后放到PS中调整色调和大小。按照实际人的活动，进行人群疏密的排布。

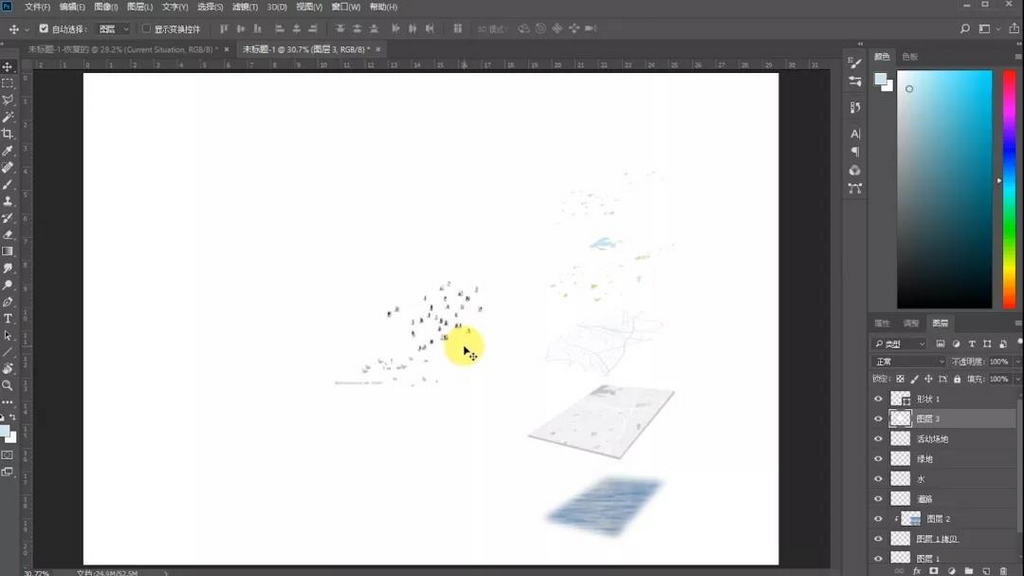

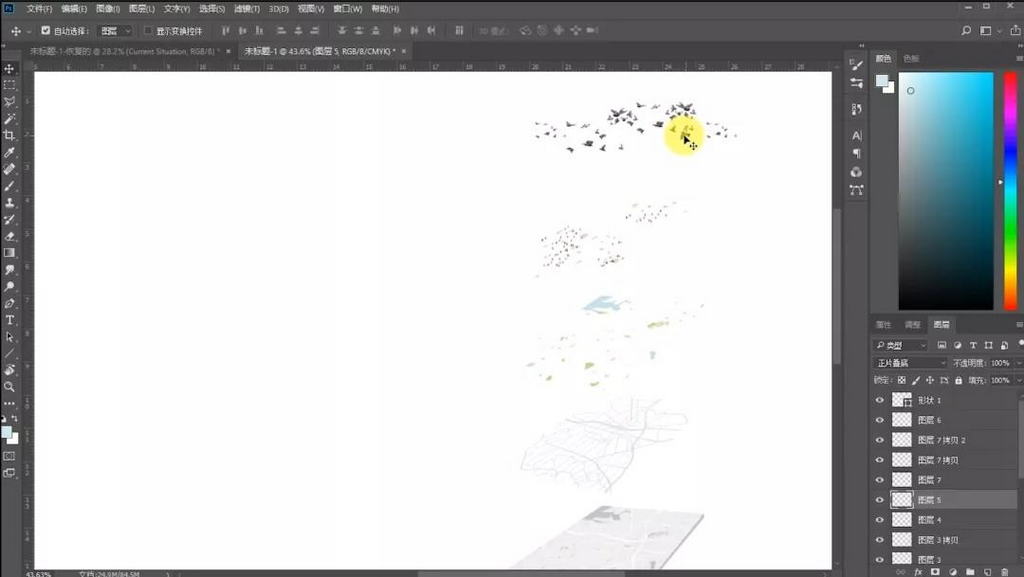

最上层我们叠的信息是鸟群。方法参上。需要注意的是，我们自己作图的时候，可以更细致的选择鸟的种类，体态和疏密。

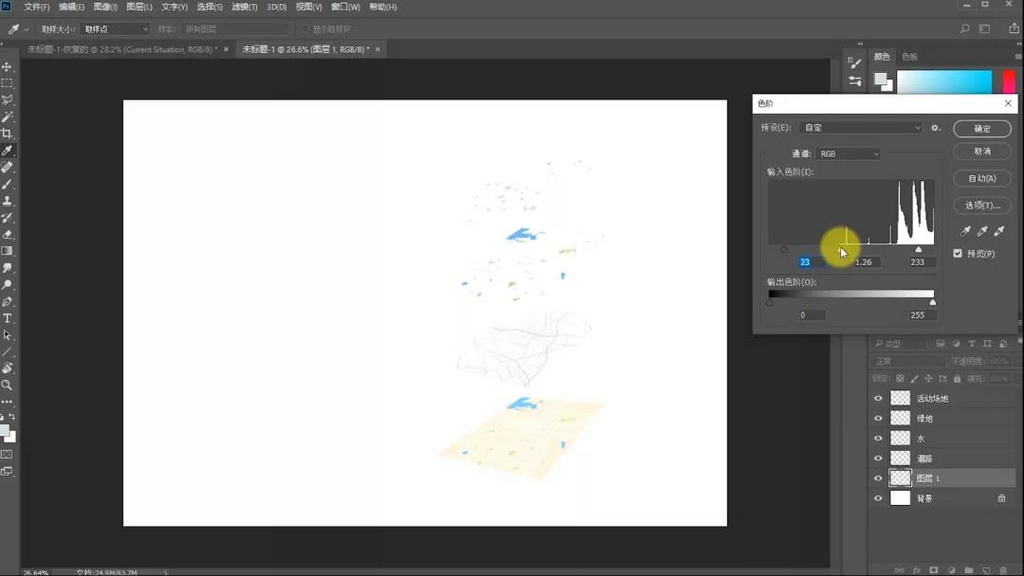

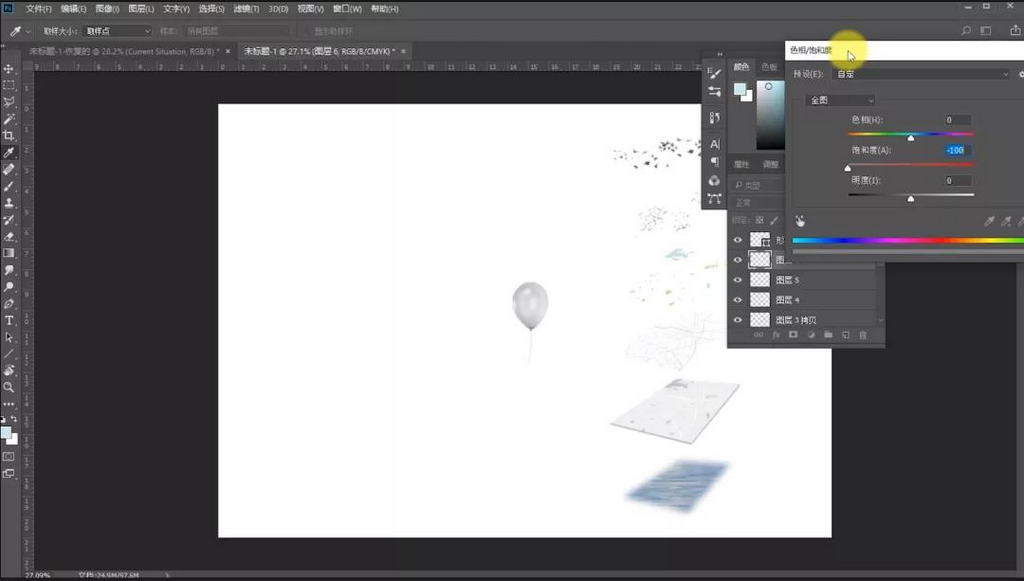

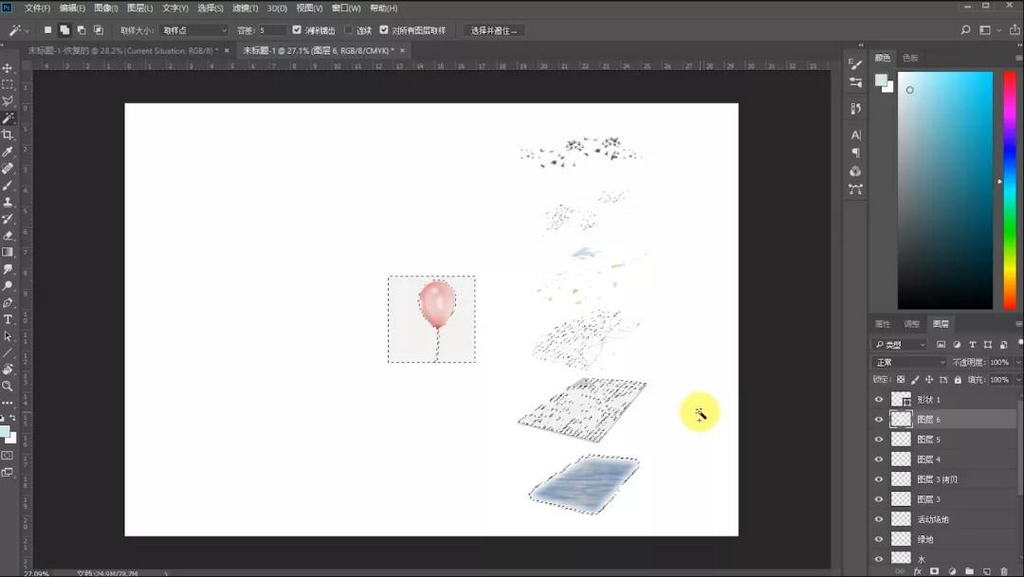

在层与层之间，我们适当增加一些更生活化或者主题化的元素，例如气球，风筝和飞机。处理的方法是色相饱和度（Ctrl+U）和色阶（Ctrl+L），总体的原则就是灰度。

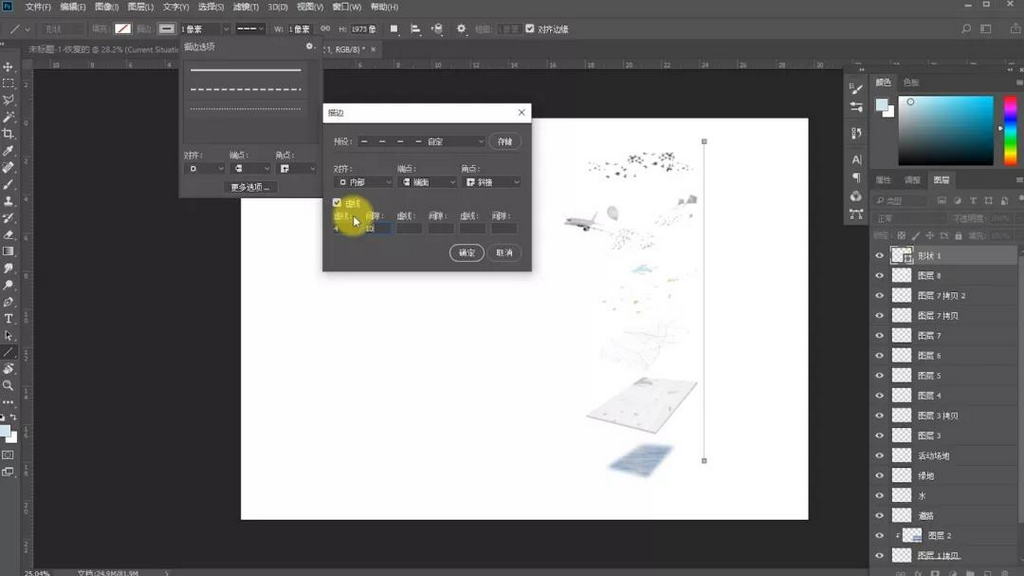

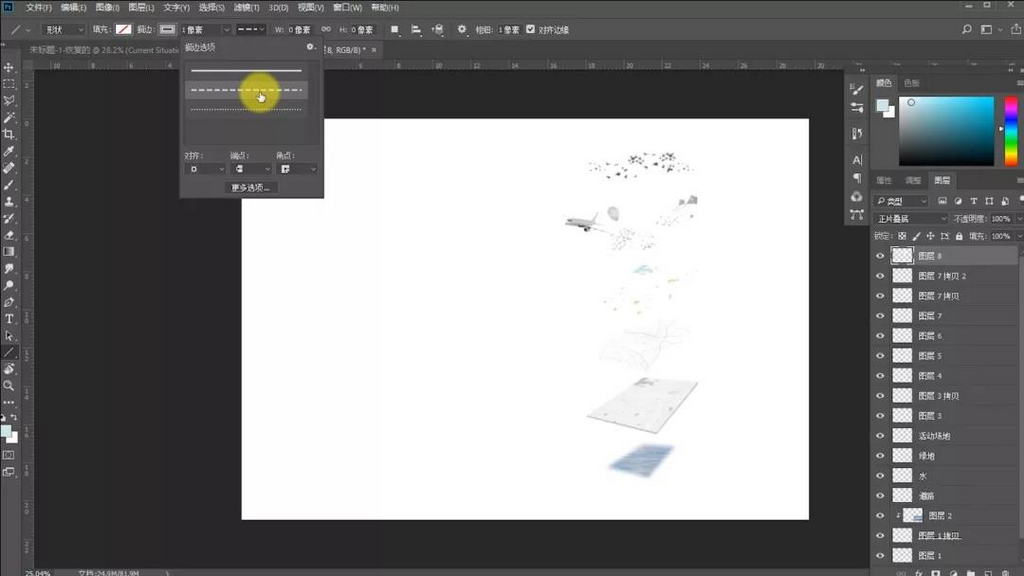

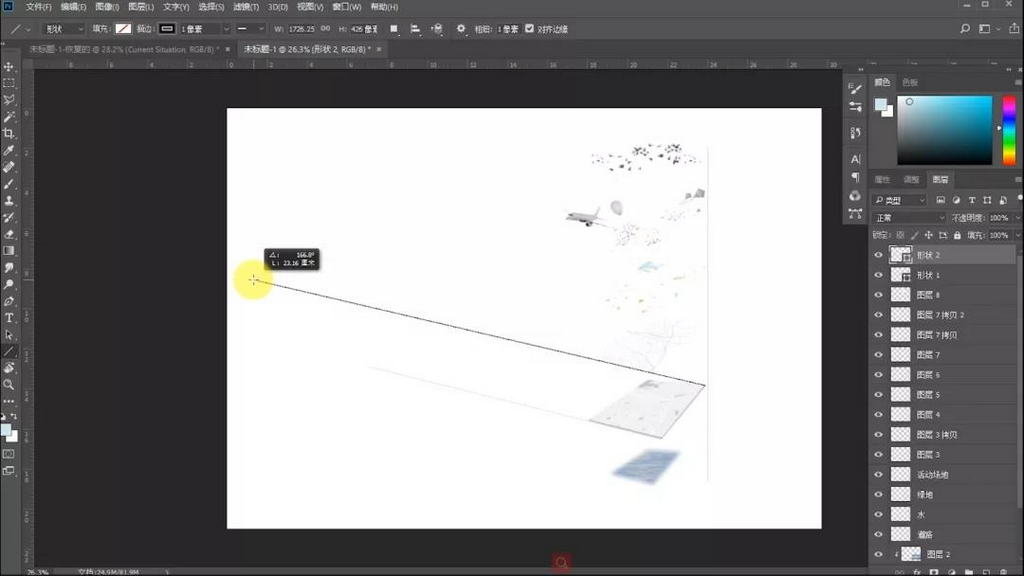

引线的部分我们可以任选钢笔工具（P）或者直线工具（U）。在顶部的菜单栏，可以调整颜色，线宽，线型。这里我们用的是虚线。

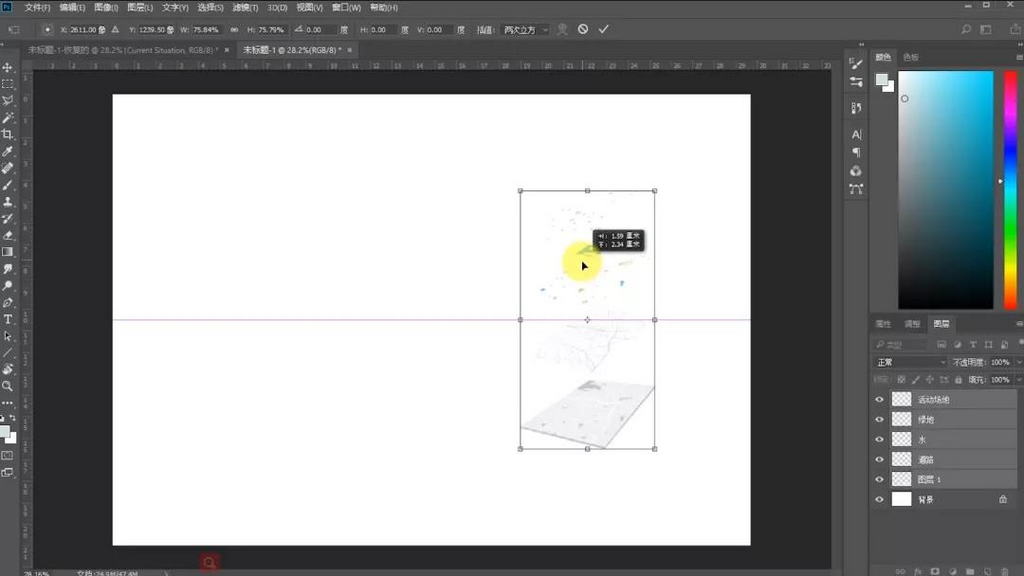

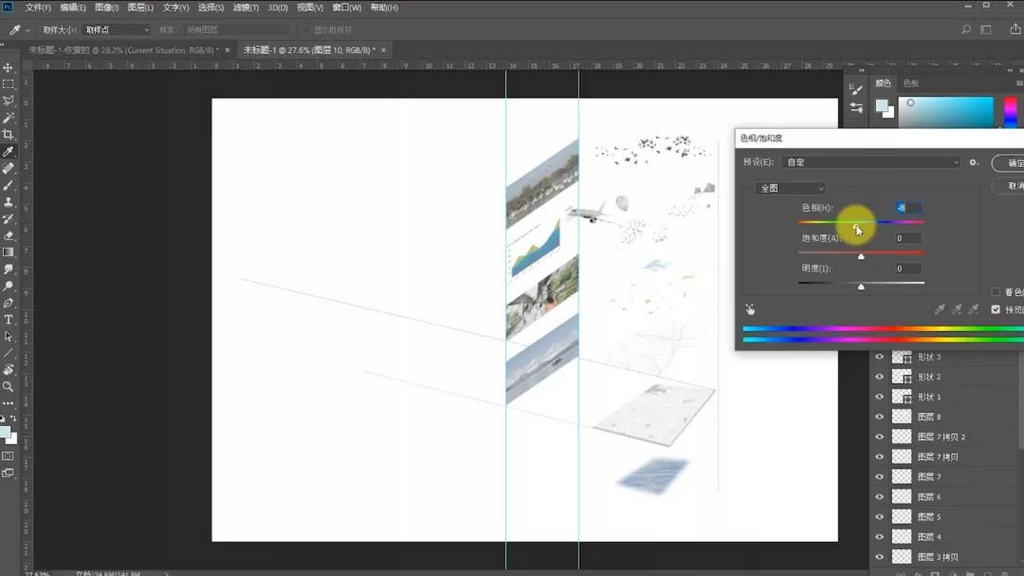

接下来我们继续在爆炸分析图中叠加现状的信息。首先需要几条参考线辅助我们透视关系的建立。

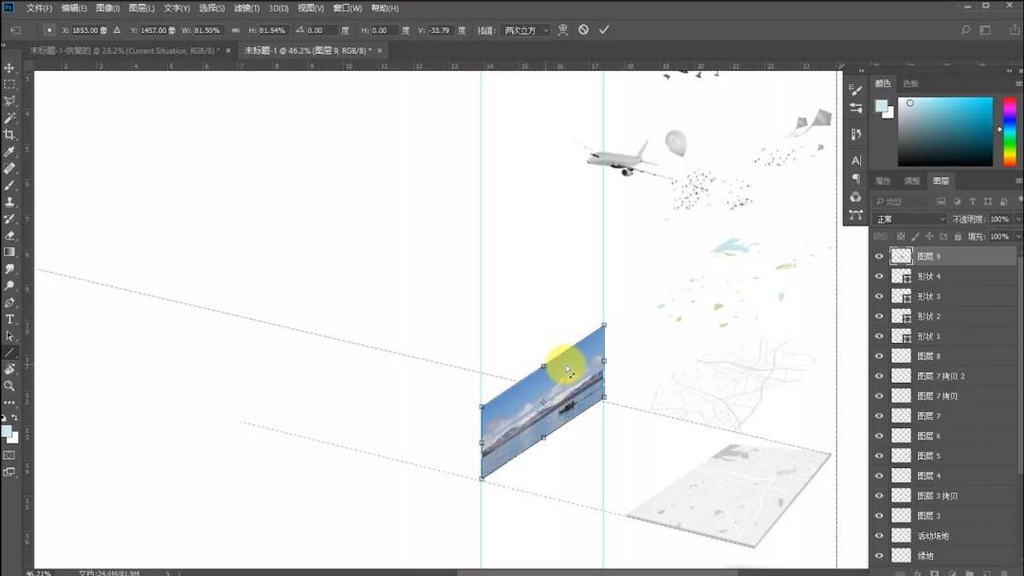

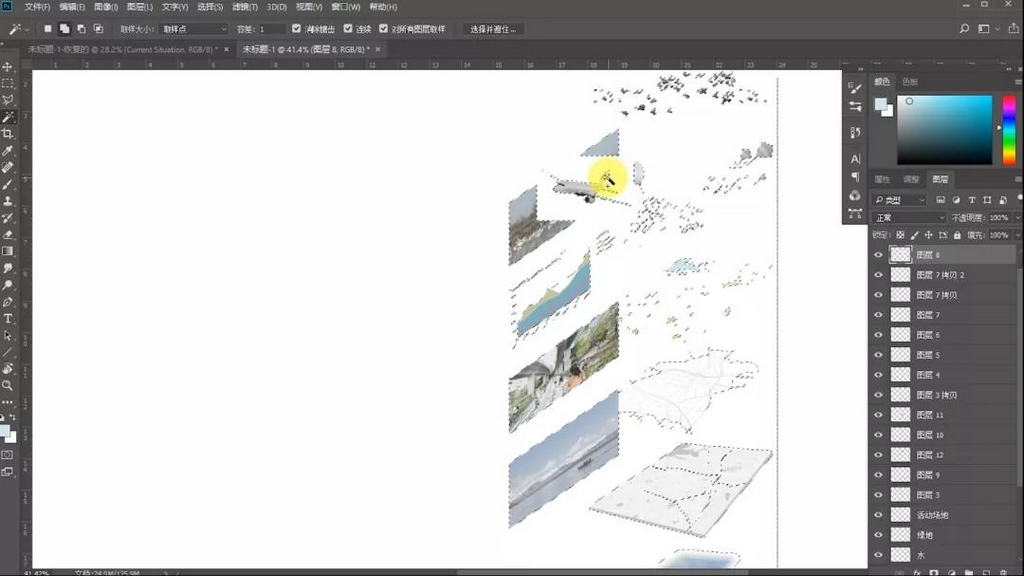

现状照片也需要和几个图层一一对应，例如鸟群图层对应的应当是鸟类活动的现状照片。

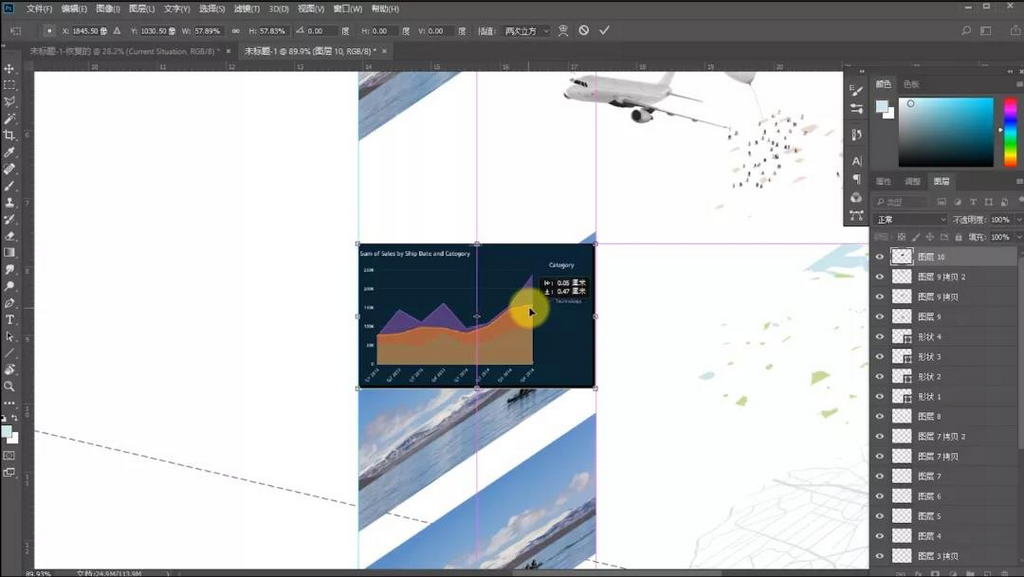

不仅可以展示现状情况，还可以附加数据展示，例如折线图，柱状图和单纯的数字文字。这里从网上随机搜了一张折线图，放到PS中也需要处理颜色和透视关系，方法参上。

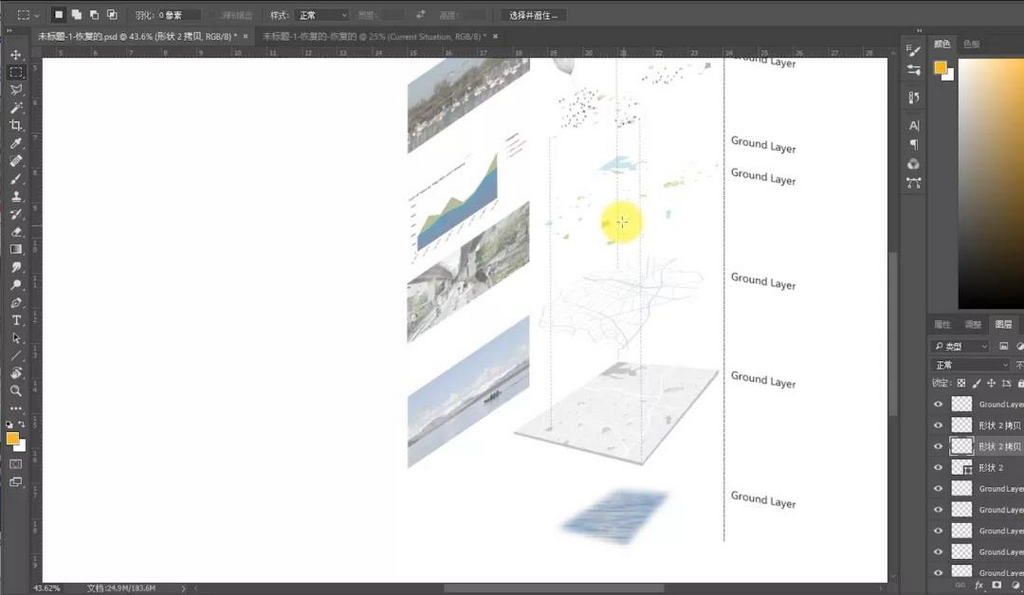

删除参考线，调整所有图片布局，视觉上舒服即可。

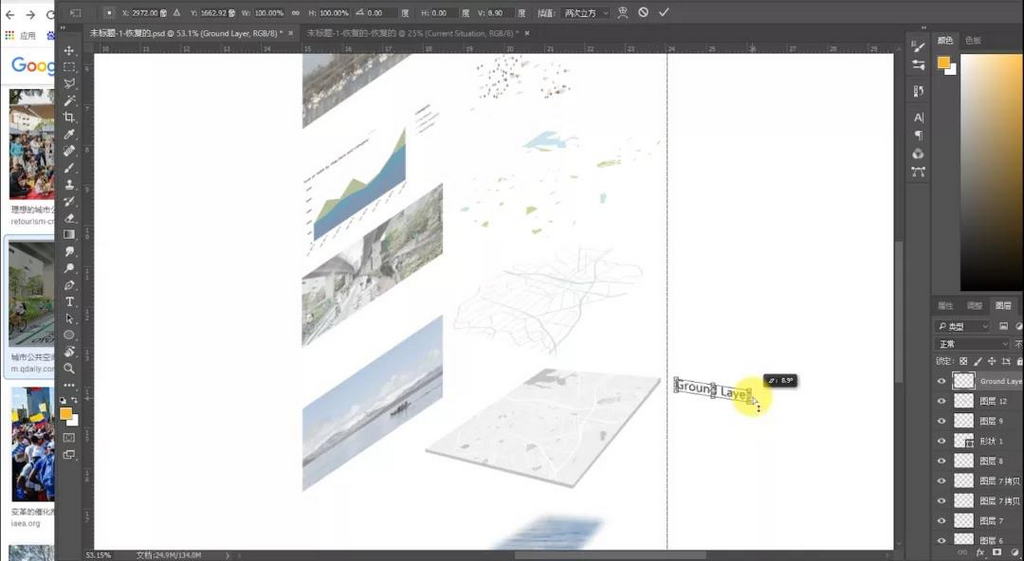

文字部分也需要按照透视关系排布。将文字放到合适的位置上，Ctrl+T，点击透视，向下拉动即可。

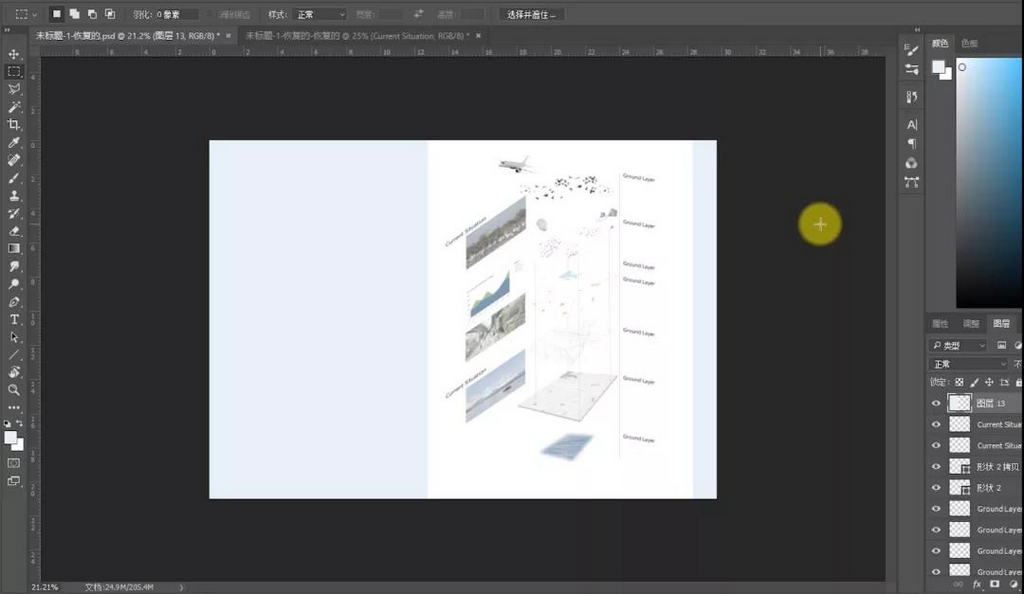

最后需要在整个中间爆炸图的部分增加一些引线。注意的是前后遮挡关系，这样才更有立体的效果。

整个爆炸图的部分就结束了。类似这种分析图制作难度不大，但是需要我们自己梳理添加的信息，这些信息必须和你分析的图纸一一对应，逻辑严密。
