三个步骤出线稿剖透图

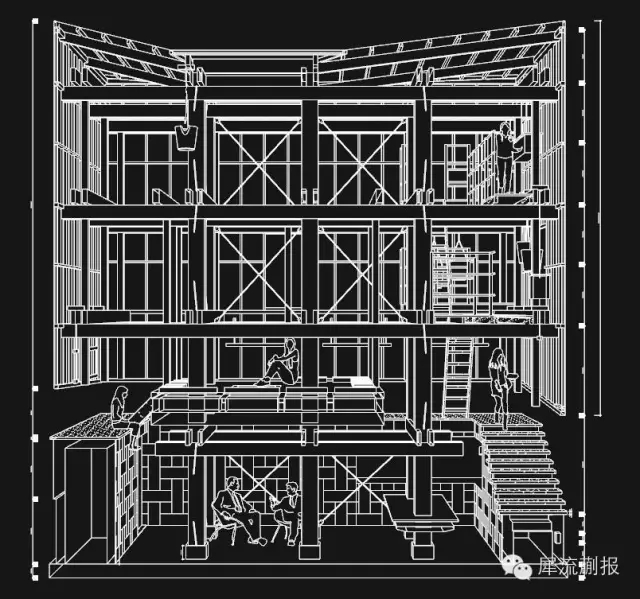

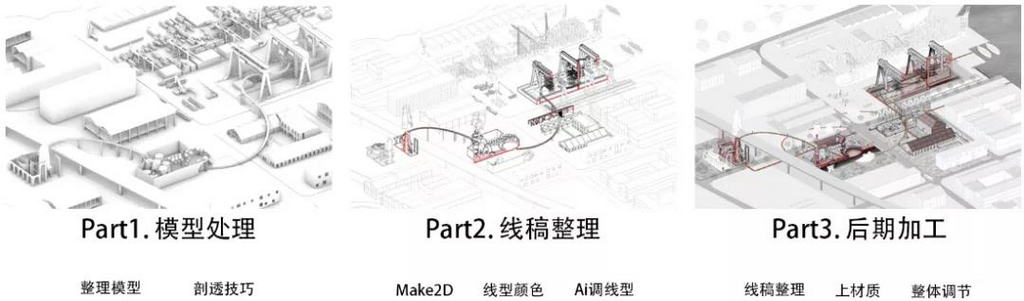

剖透图在能表现结构尺寸的基础上，通过展现空间关系，人与建筑发生关系的过程或者场所，表现出建筑空间性质，是渗透建筑内部品质的表现手法；与此同时，精致的线稿风不仅可以展现出剖面空间的细节，干净的色调不仅清爽还能突出想要强调的重点。线稿剖透图出图流程主要分三步：处理模型-线稿整理-后期润色。

 01

 处理模型

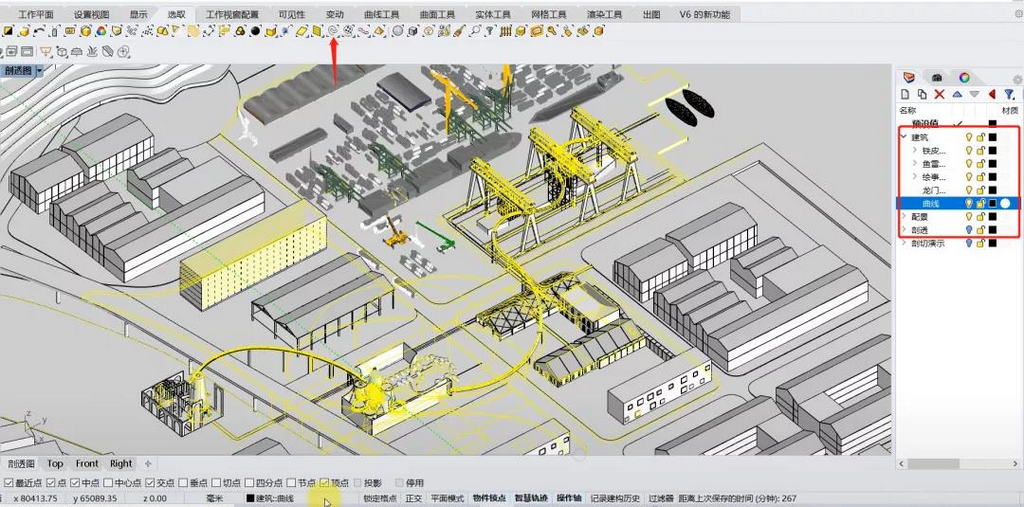

 1.1分组去杂线

为了节省后期制作的时间，避免出现无法整理的线稿，在处理模型时要注意图层分类清晰，精建主体建筑模型，并且将全部曲线归位一个图层并隐藏。确认没有多余曲线再进行下一步操作。

 1.2剖透技巧

一张合格的剖透除了大场景，目的是展示建筑空间特色，通常会将其炸开展示空间的组成或者切掉一部分构件显示部分内部结构，如果只想切建筑的某部分，这时就有一个小技巧教大家，用体块手动切剖面。

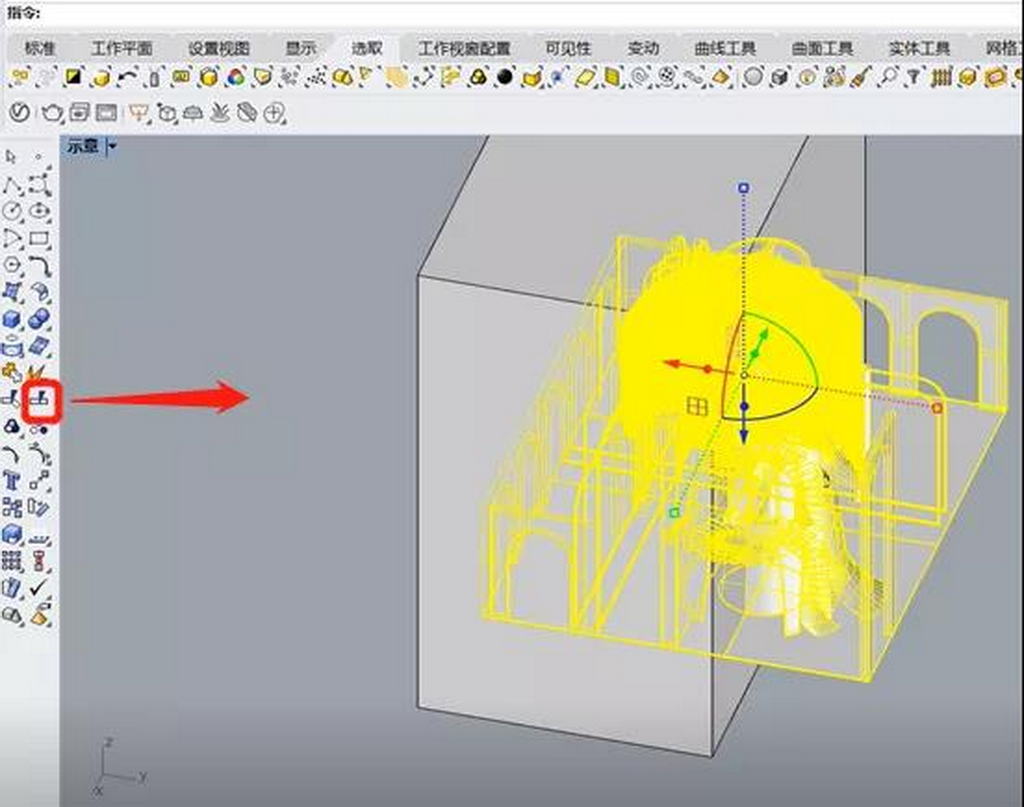

以其中一个建筑为例，组合并复制图层以备用；建立一个体块，将其移动到你需要切割的任意位置和角度，split切割模型：

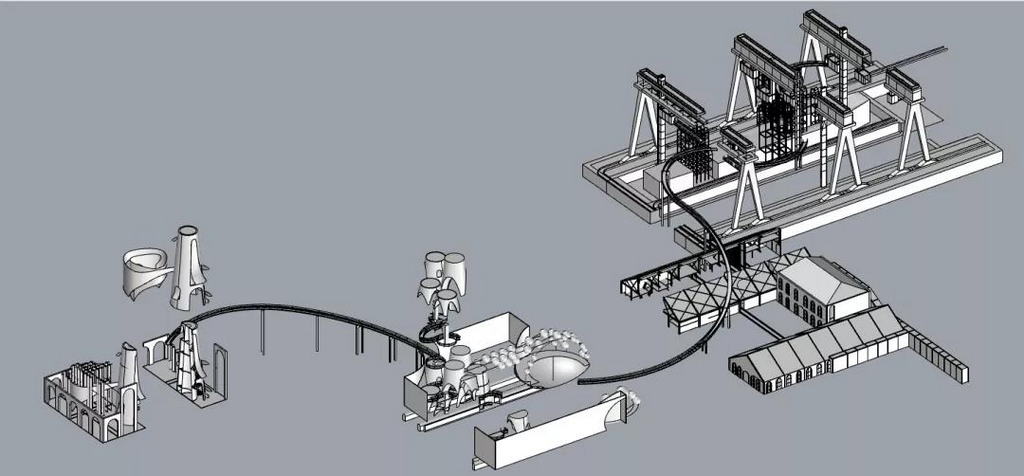

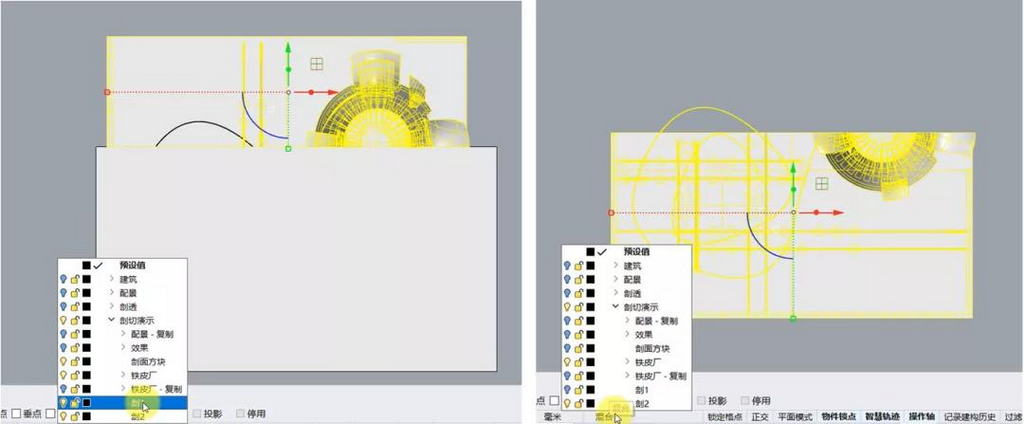

将分开的两部分建筑重新分组：

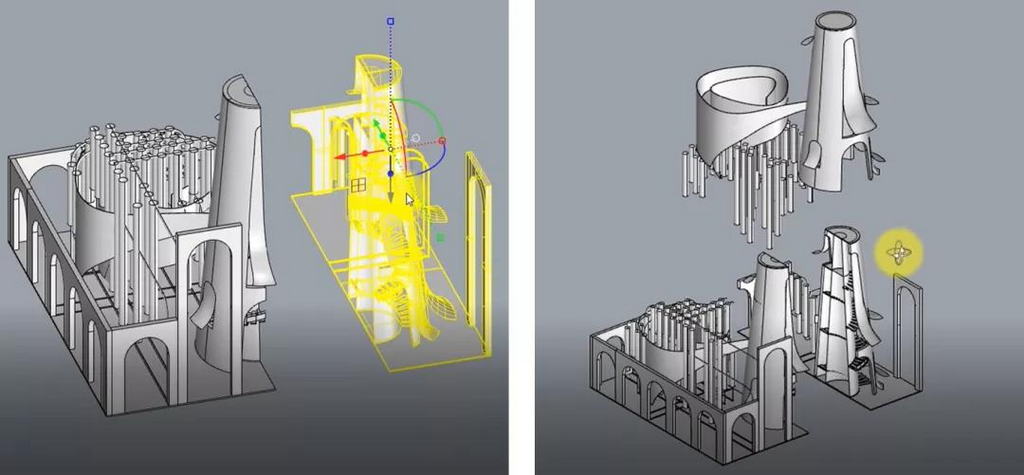

打开之前的复制层，提取出想要强调的部分，以展示整个空间设计的流程，丰富图纸表现力。

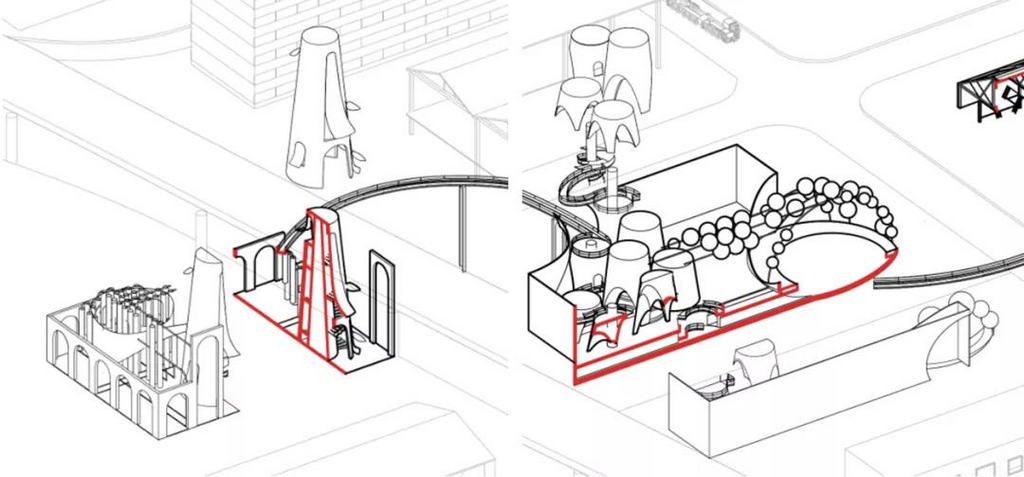

其它建筑部分同理，用体块切割最丰富的空间，固定在同一个相机镜头布局。

 02

 线稿整理

 2.1 make2D

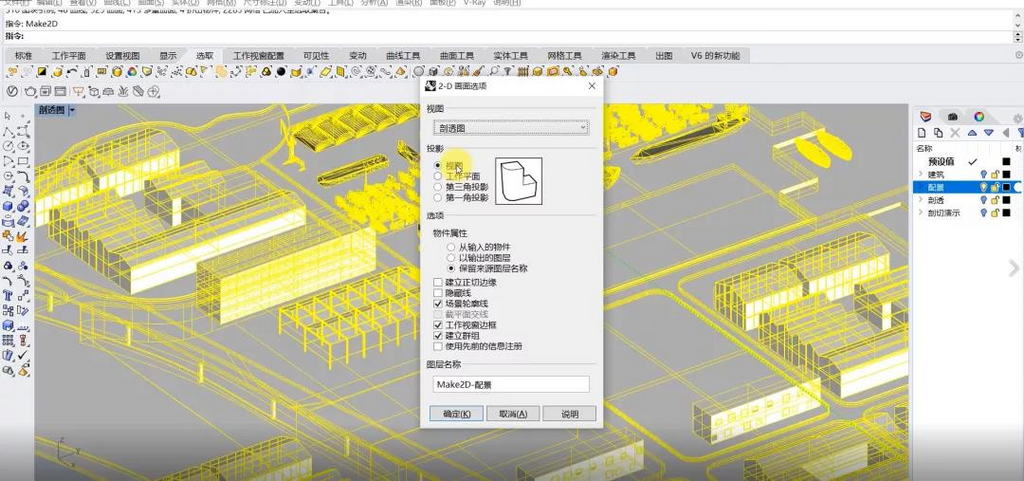

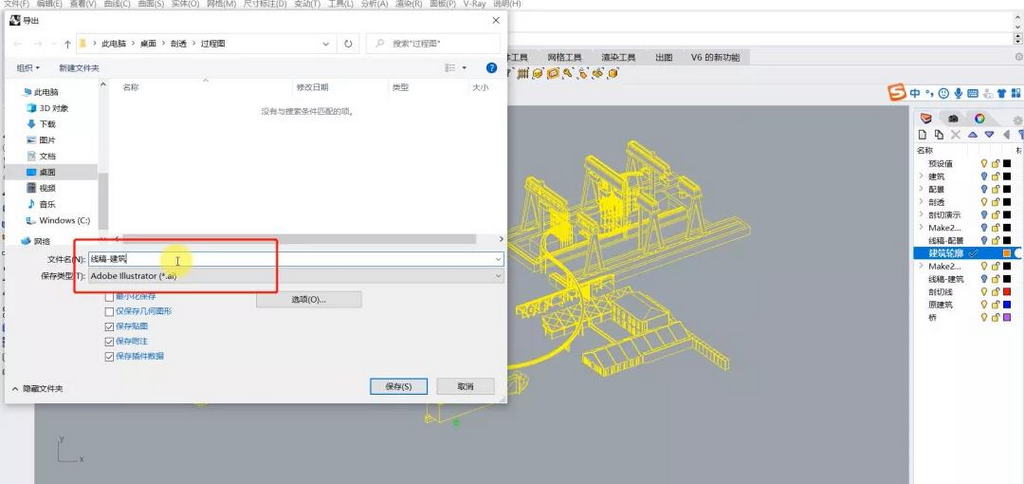

有了分层清晰的模型后，接着在Rhino里用make2D进行拍平。这个过程要注意选取的角度且要注意在在选项中保留来源图层名称，为了方便线稿的整理。由于场景过大，这里将场景和建筑分开拍平导出。

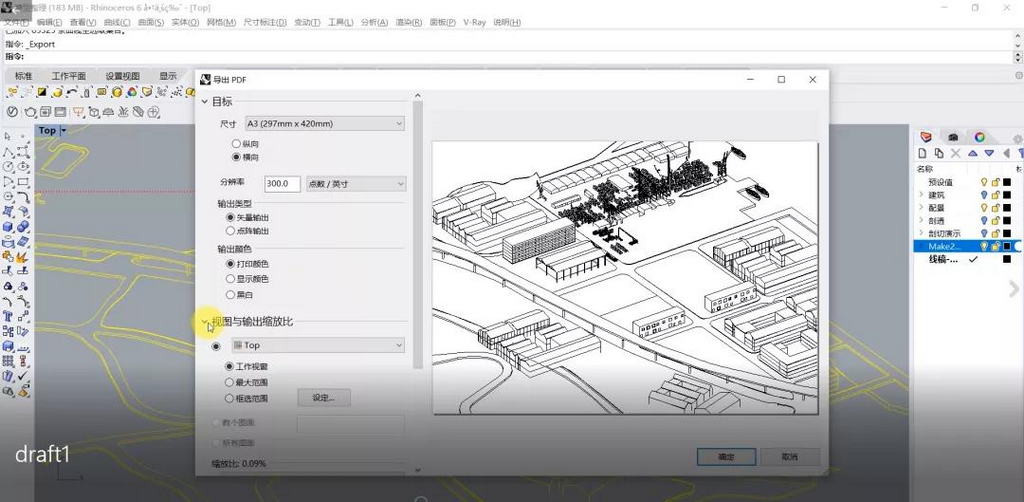

配景在成图中统一调透明度即可，所以整理基本线稿，导出PDF。

 2.2 颜色区分线稿

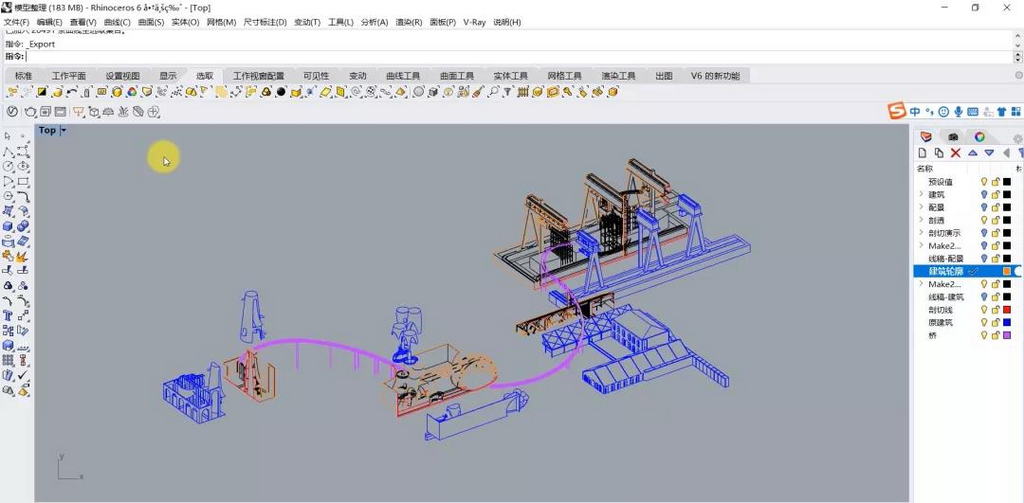

接着进入TOP视图，直接在rhino里对建筑拍平线稿进行颜色区分，便于后期线型的调节，这里分为：剖切线-建筑外轮廓-建筑内轮廓-配景，建立图层方便导出后统一使用。

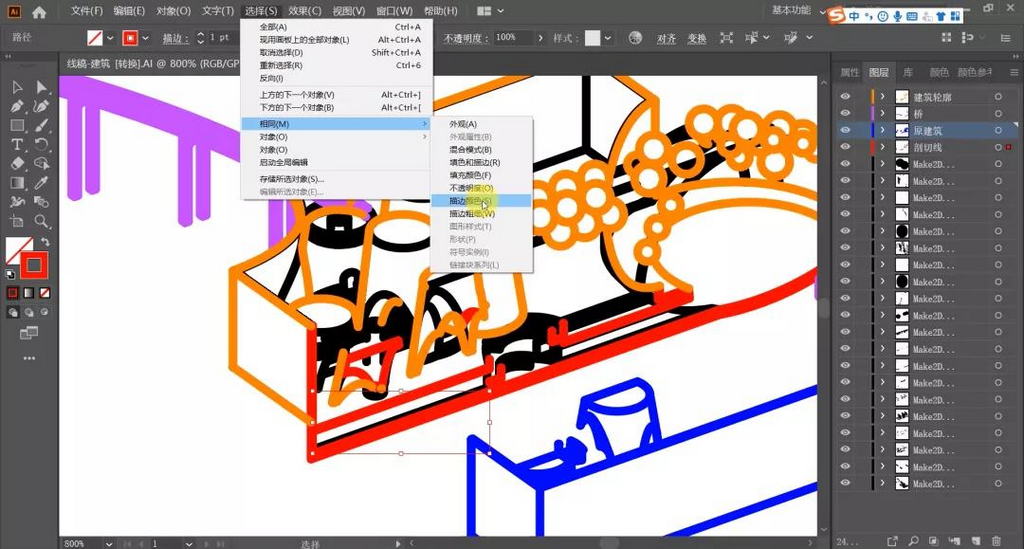

进入Ai文件，图层的颜色和rhino里保持一致，这里选择其中一种颜色， 选择-相同-相同颜色 ，即可调节线型。

 2.3 Ai调节线型

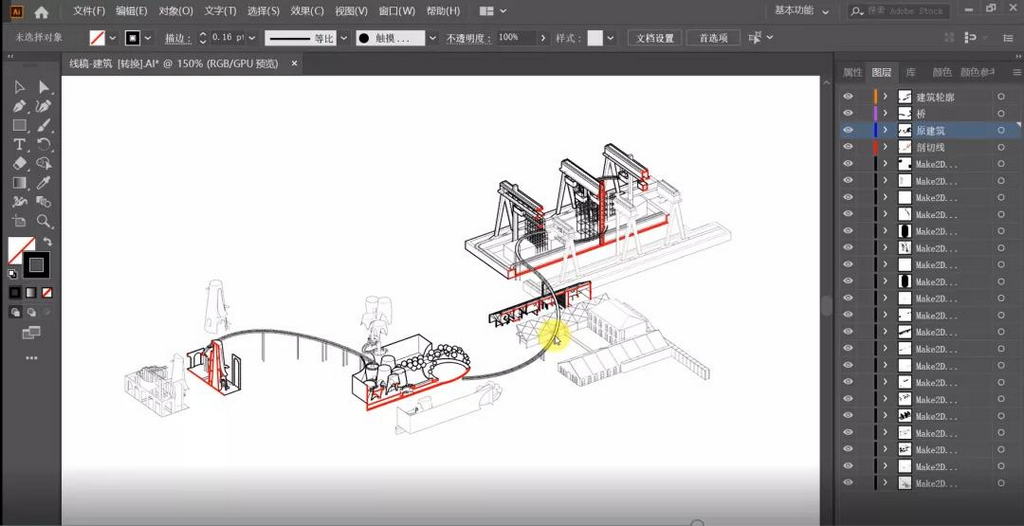

最后全调节成黑色，预览大致效果，导出PDF格式。建议将总体线宽调得比想要的效果稍细，在进到后期PS环节可以反复叠加，一开始线粗了则不好改回来。

 03

 后期加工

线稿风剖透如果前两部完成得足够好，到这里效果已经出来了，PS的作用是添加建筑场景细节，最后起到修饰强调的作用。

 3.1 处理线稿

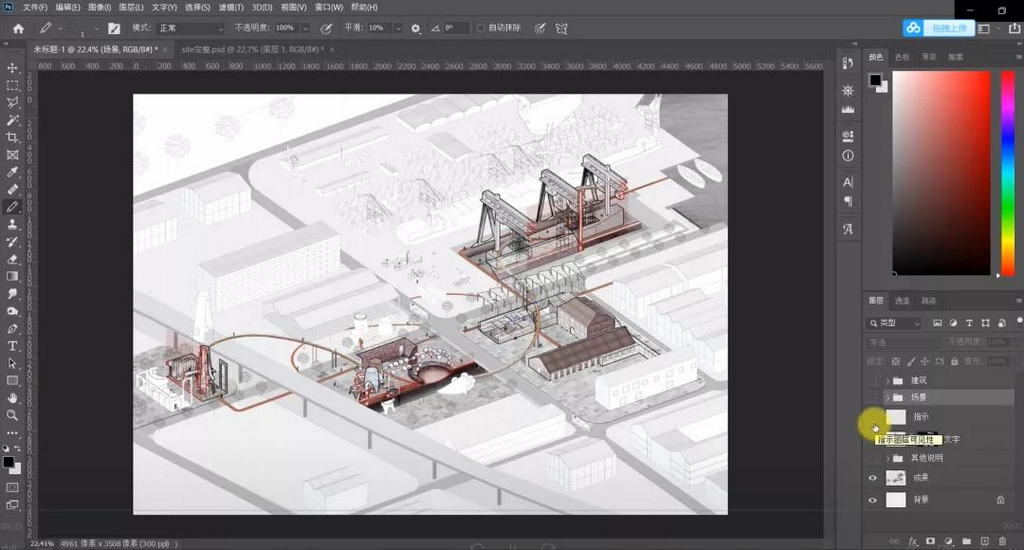

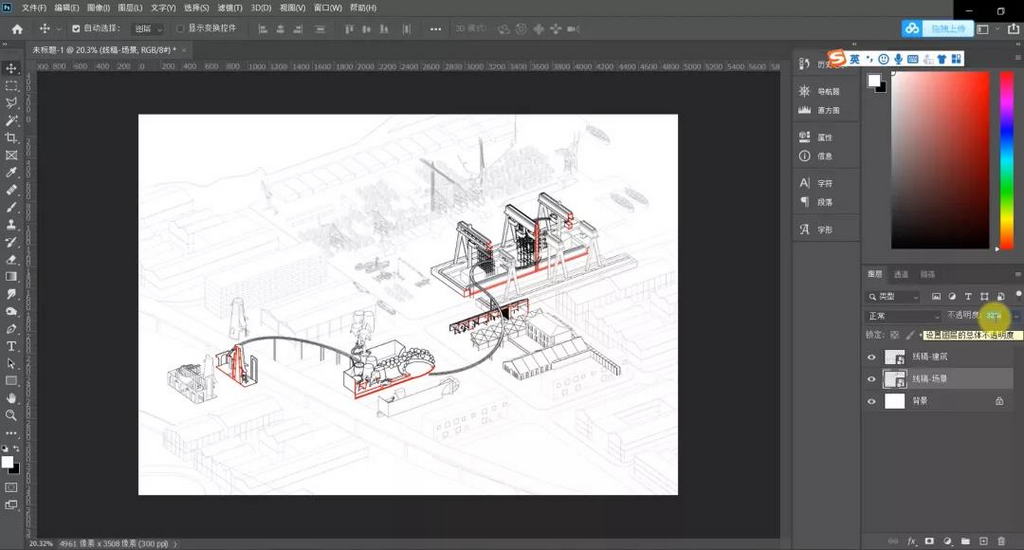

线稿图的基础处理，调节场地和建筑的透明度，突出建筑主体。

 3.2上材质

上材质的环节重要且简单，Google相关texture关键词备好素材，对于这张剖透图来说，没有必要着重于材质本身，就将玻璃、砖瓦和地板等区分开来再上材质强化。大家贴图的时候一定不要无脑拼贴，将重点表达出来即可。

 3.3 整体调节

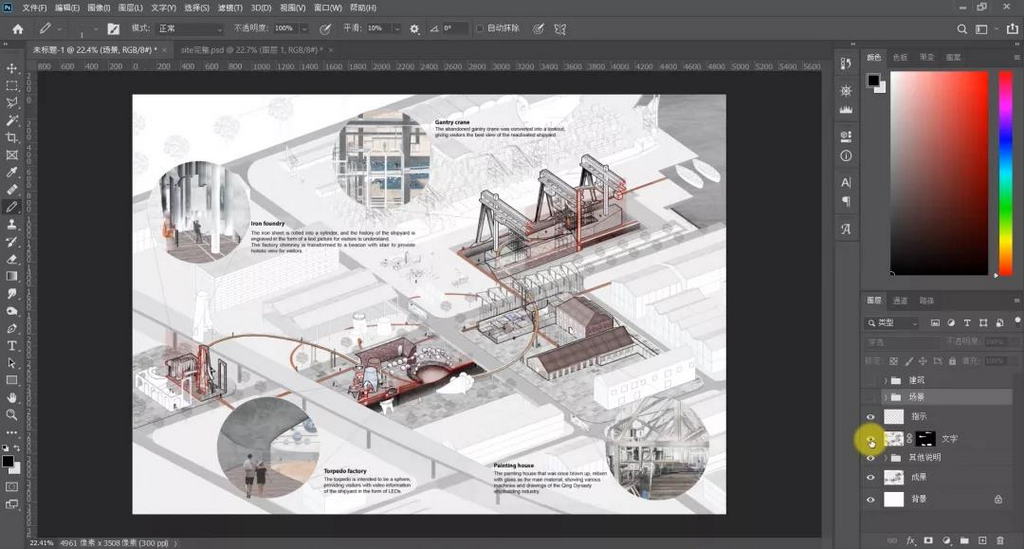

到这里大致就完成了，不需要做更多浮夸的贴图和素材堆积。Ctrl+shift+E盖印所有图层。滤镜-camera paw将各种滤镜拉一拉，ctrl+m拉一拉曲线调节对比度。整个出图的空白可以放更多有信息量的内容比如透视、平面等来支撑图纸

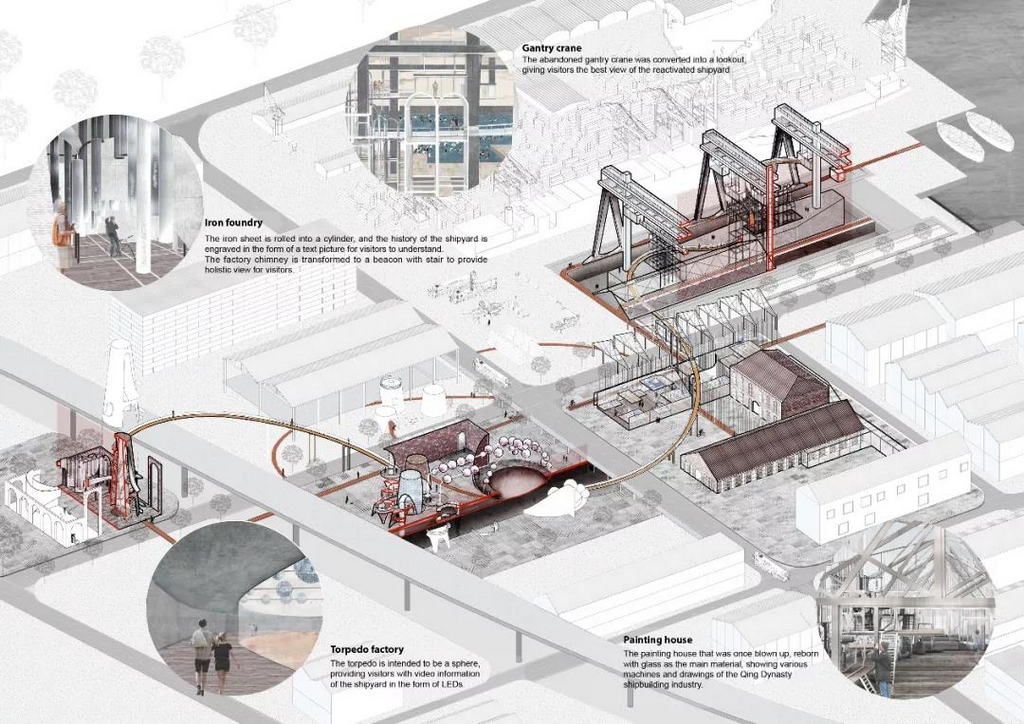

最终成果：
