插件：Eclate Deplace

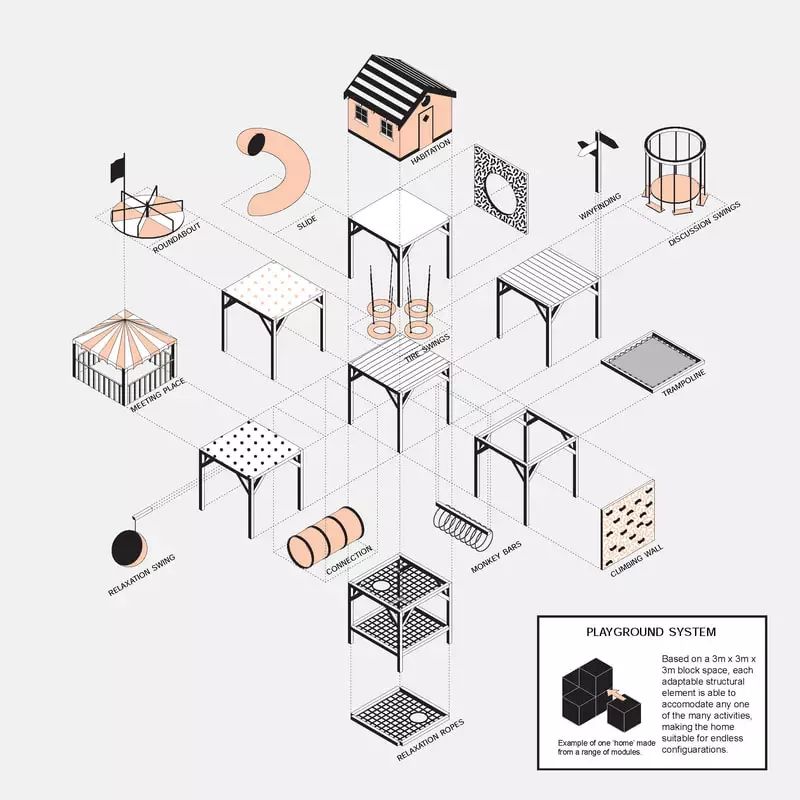

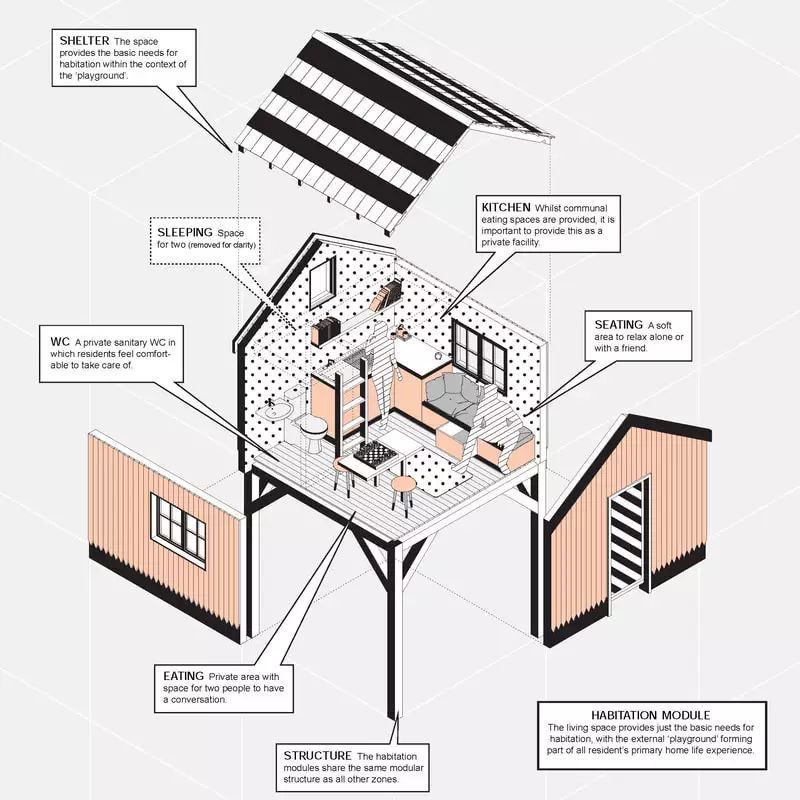

看到这种酷炫的轴侧拆分分析图，是不是觉得很复杂，常规的做法是，将SU模型建好，打组，然后画个辅助参考线，一点一点的移动，最后导出图纸

不过有的时候在分组移动的时候就已经耗费了一大半时间，而且这个过程枯燥乏味，如果今天告诉你一个插件，可以一键生成呢？

这个时候我们随便打开一个萨伏伊别墅模型

比如你只想做竖向方向的爆炸，修改z轴数值就好

或者横向方向炸，修改x轴或者y轴

觉得不够酷？那就那个天女散花，修改xyz三轴方向数值

什么？能不能生成炸出拆分轨迹，做分析图要加流线，这个插件依旧给你炸出来！（只要在开始的时候点击保留路径轨迹即可）

只要你的建模习惯够好，组件分的清楚，拆分不过3秒~（最主要是这个插件很傻瓜，没什么参数设置）

于是我导了一张图这样的图

拖到AI里区分下粗细线

再填个色，或者渲个ao图

像下面这种效果不是随便搞

下载方式

1 关注公众号“绿变变”，后台回复“boom”

2 在紫天中文网搜索“Eclate Deplace”
