编者按

方案设计中，分析图往往占据着很重要的地位。它可以让设计者的设计理念、思想以及对待问题的解决方案更加直观清晰地传达给他人。而建筑师无一例外的都是视觉动物，画的图不仅需要表达信息准确，而且还要颜值高。今天stream给大家带来两种风格的分析图制作教程，同时也希望大家可以举一反三，发现更多的分析图制作方法。

1、白描类分析图

▼

▼

▼

白描类分析图比较适合场景较大的分析（诸如建筑群的整体规划，流线，建筑剖面的空间表达等等），相对来说对模型的精度要求较高，模型就绪后制作相对简单。

下面以第一张图为例为大家讲述制作方法：

[1] 建模

▼

将自己需要表现的内容在su完整建出来，stream这里制作的是一张剖面图，所以模型里包括了建筑的结构，表皮等信息。如果想要自己的分析图表达清晰且有表现力，那就要制作精细的模型。当然，看不到的位置可以偷懒不建。剖面制作中有一个佐罗刀的插件，相对来说可以省一些时间，不用花时间建一个完整的剖面模型，感兴趣的同学可以尝试。

[2]调整显示模式

▼

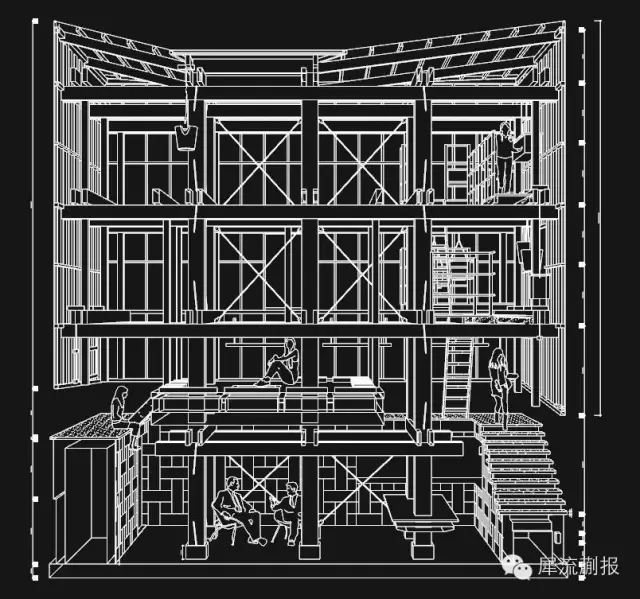

将su显示模式调整为线框模式，得到下图：

▼

[3] 导出图片

▼

定好出图角度，在动画里添加场景，点击：文件>导出>二维模型，选择jpg格式，在选项里根据自己需要设置图片大小，一般设置4000像素能满足绝大多数出图要求。然后导出图片，得到下图：

▼

[4] ps修饰

▼

将底图拖入ps，将剖切的结构部分填充为深灰色，屋顶绿化填充为淡绿色，得到上图。然后根据需要尺寸进行裁切，保存图片得到成图。

▼

填色这一环节可自行把控，色感好的同学可以尝试一些大胆有表现力的颜色，色感稍差的同学可找一张参考图，用吸管工具吸取参考图上的颜色进行填色。

2、渲染类分析图

▼

▼

▼

渲染类分析图比较适合体块生成，概念分析，功能分析。模型要求相对简单。也可制作剖轴侧等空间表现图，当然这也就提高了对模型的要求。因为渲染的缘故，可以让分析图更加实体化，表现力也相对较为清晰。

下面以第一张图为例为大家讲述制作方法：

[1] 建模

▼

建模原理与之前方法基本相同，将自己表现的体块在su表达清楚，因为此图是一张功能分析图，用色块将各个功能区进行区分。配色明度相对较高，同样，配色方案可根据自己喜好调节。

[2] 渲染

同样，导入一个万能参数（回复参数可获得该参数下载链接）

▼

根据自己需要调整出图尺寸；如不确定尺寸，可将width调整为4000，然后点Get view aspect（获取视口比例），一定要点，一定要点，一定要点；最后锁定出图比例。

▼

开始渲染，几分钟之后得到上图。保存待用。

[3] 线框底图制作

线框底图制作与白描类分析图底图制作流程一致，线框底图与渲染场景、分辨率均一致，导图图片。（因为此图会有遮挡问题，所以制作底图时渲染图选取部分模型，线框图选取全部模型，这样就可以保证两张图正片叠底是产生遮挡部分的体块会有透明效果）

[4] ps修饰

▼

将渲染底图拖入ps，ctrl+l，点击下图中吸管，然后点击渲染图中背景的淡蓝色区域，去掉蓝色。根据自己喜好调整曲线，对比度，明度等参数

▼

然后拖入线框底图，选择正片叠底模型，得到下图：

▼

然后根据需要裁切图片，保存成图。

剖面空间类的分析图与此制作步骤相同。

结语

归根到底，分析图主要的作用还是更加简单清晰地表达设计，如果为了做分析图而做分析图，即使图纸颜值再高，也容易显得空洞突兀。

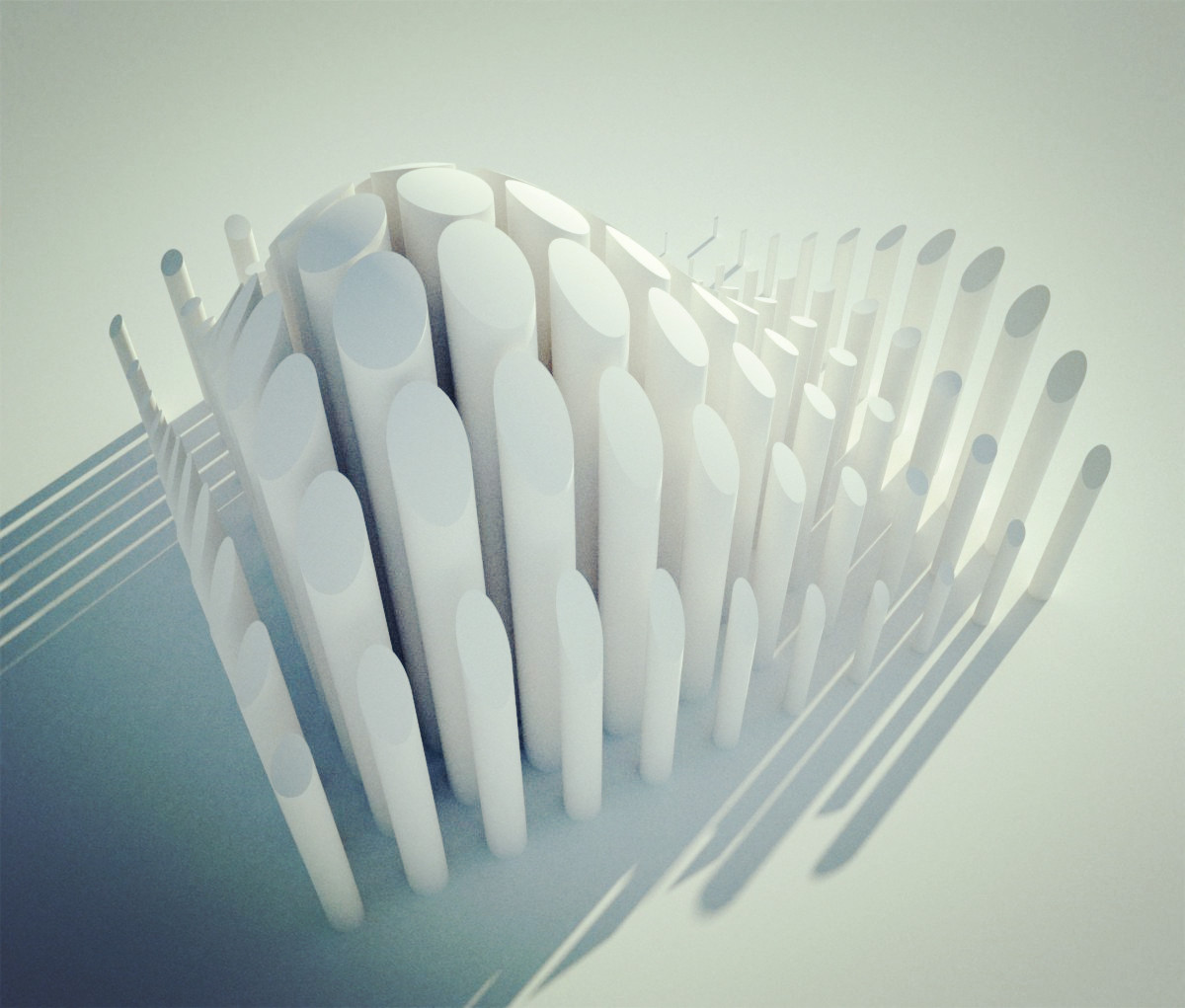

fast参数是stream偶然从同学那里得到，然后自己总结出了这种制图的野路子，渲染类分析图（类似BIG的很多分析图），经常会用到这种ao图的效果，有兴趣的同学可以自己摸索，或者百度小清新图专用参数。 最后希望大家找到自己风格的制图方式，也欢迎大家将经验分享给我们。
