探究莫比乌斯环不同算法的曲面衔接

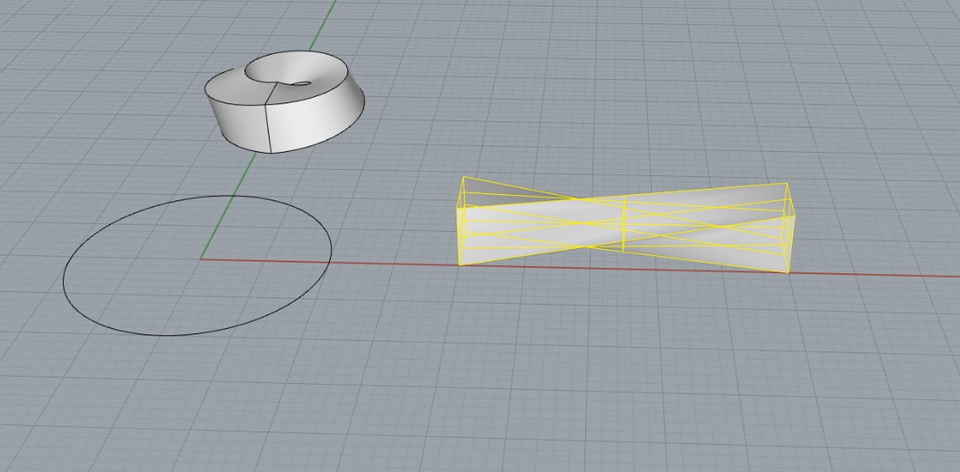

之前我们曾经探究过关于莫比乌斯环的手动建立方式。首先我们建立体量和环形参考线，然后沿着曲线流动的方式来建立基本莫比乌斯环的体量。

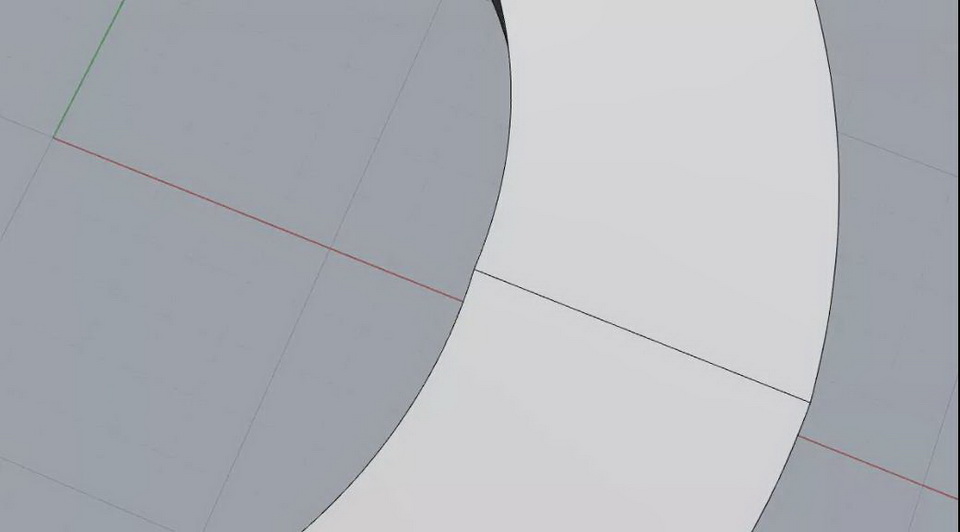

手动建立的方式会比较快，适合我们快速去推敲形体概念方案，但是这种建立方法比较粗放，在衔接的部分并不是那么的平滑。

如果我们建立的环比较小，这种衔接不平滑的问题会特别明显。

有没有其他方法能解决这个问题呢？

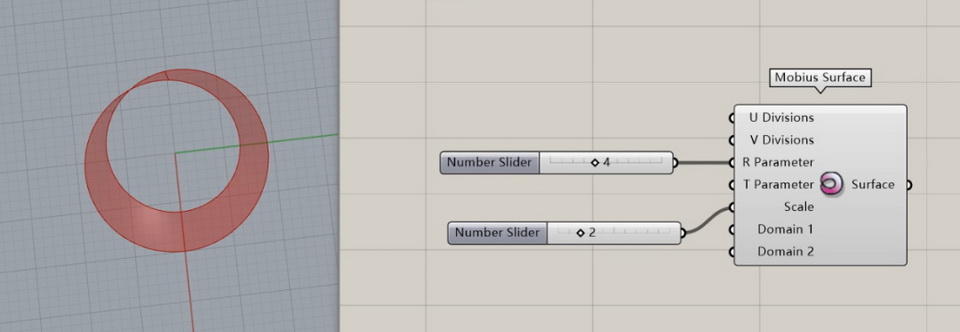

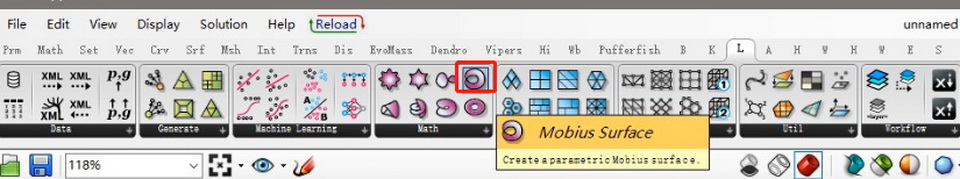

首先我们打开Grasshopper，利用lunchbox插件里面自带的莫比乌斯环电池来建立。

同时我们可以通过数值去控制整个环的大小和比例。

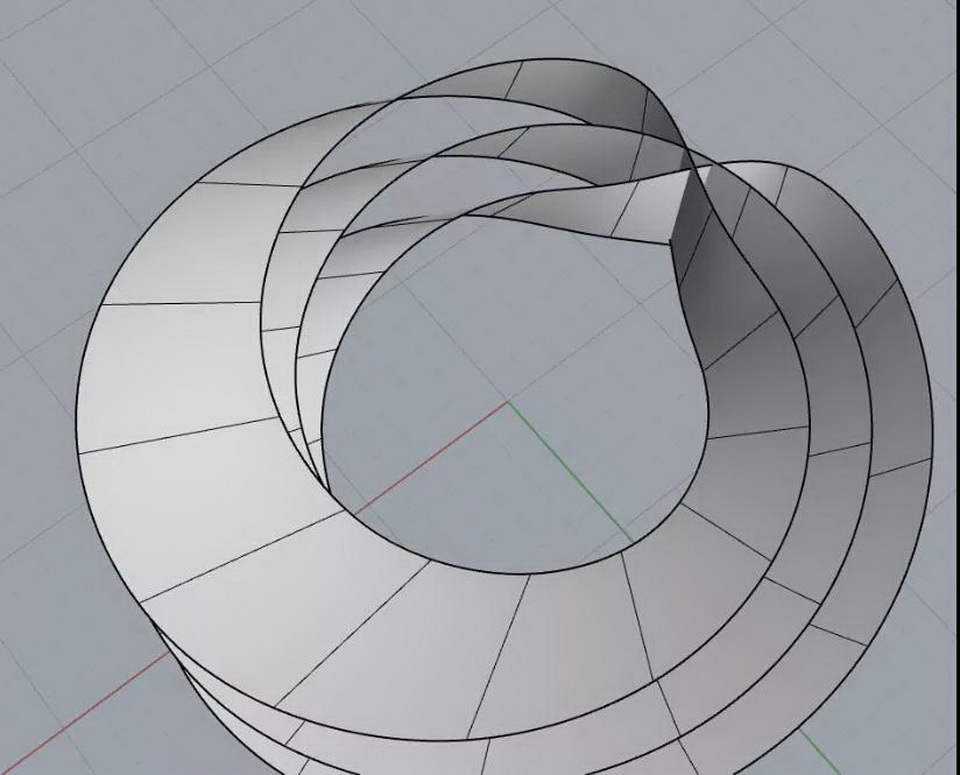

建立好大致的形体之后，我们对这个曲面进行偏移。

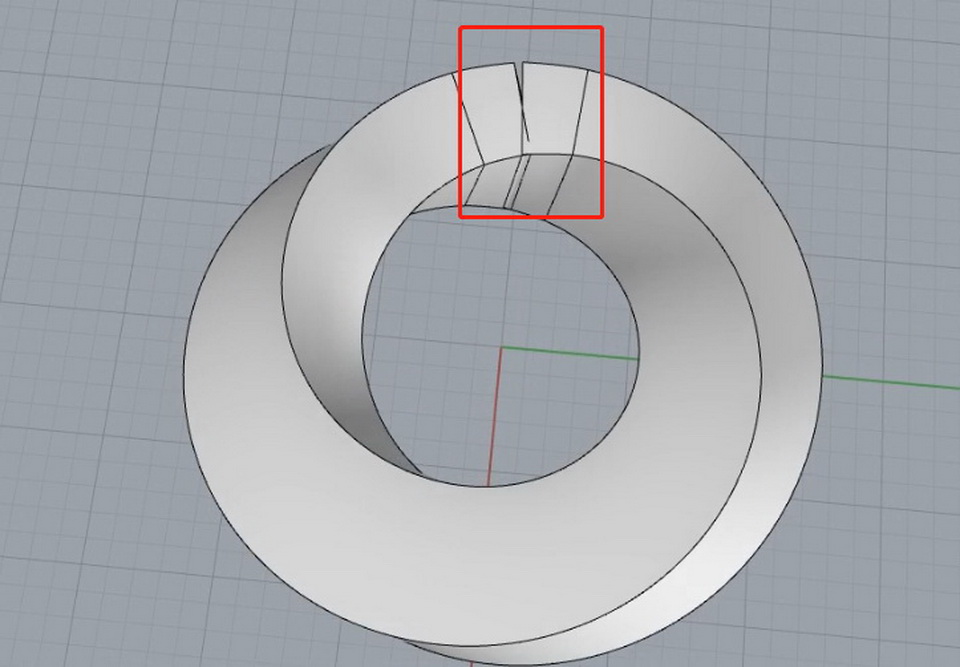

偏移完成后我们发现形体衔接并不是很好，对于这个问题，总结起来就是价格曲面衔接不够顺滑。

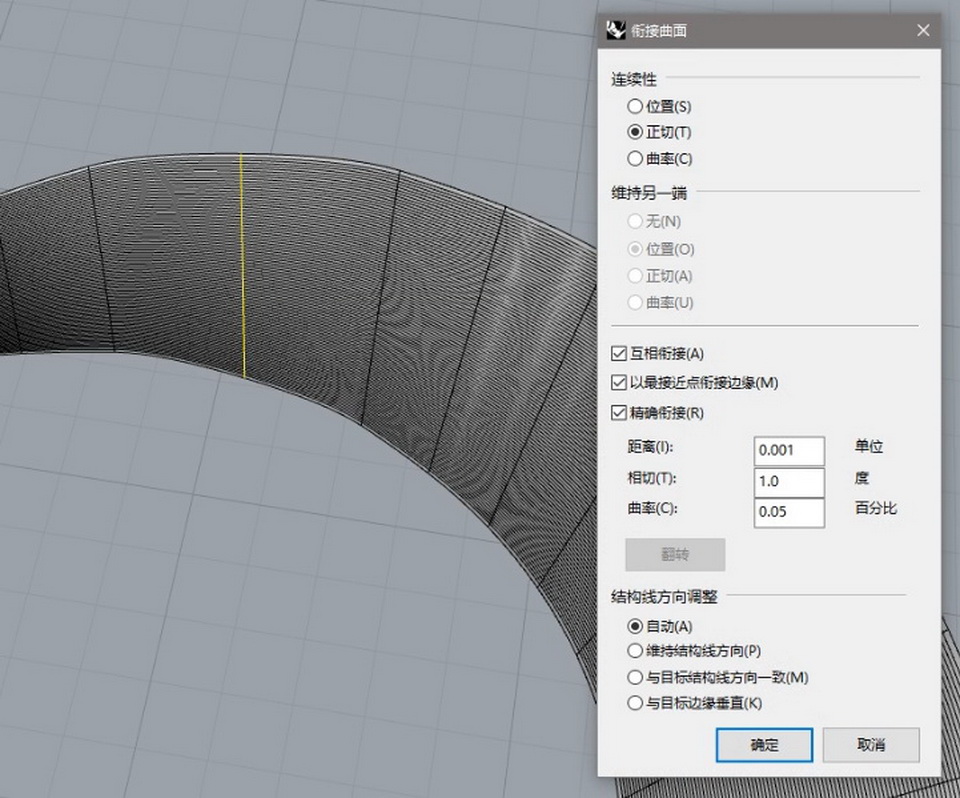

在这我们不妨对这个曲面衔接进行优化。打开曲面衔接，方式选择正切。

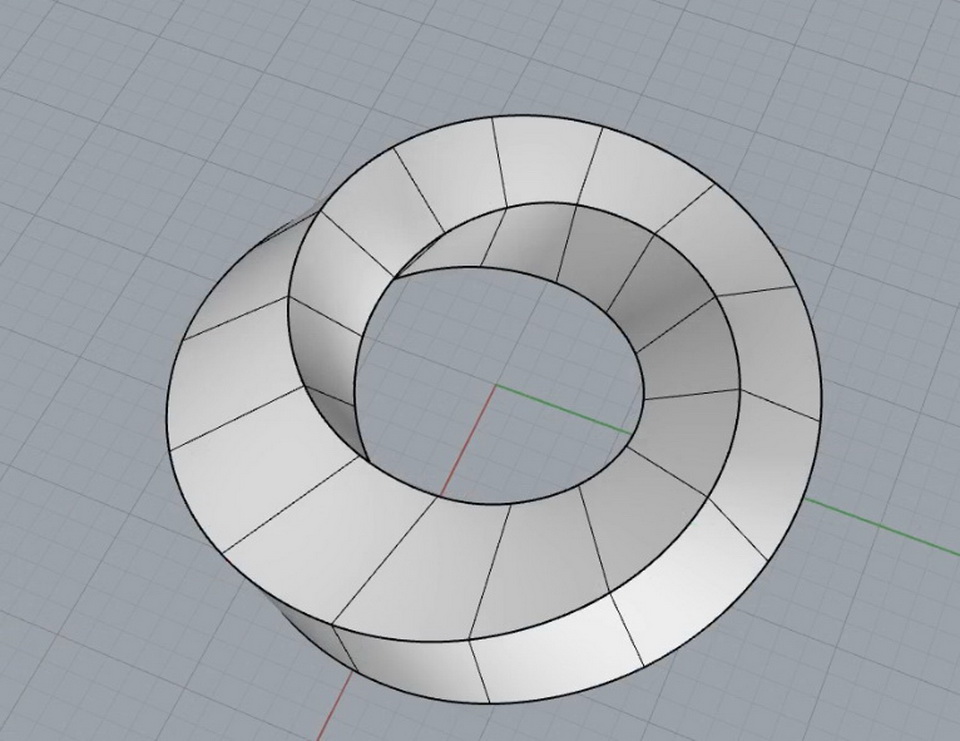

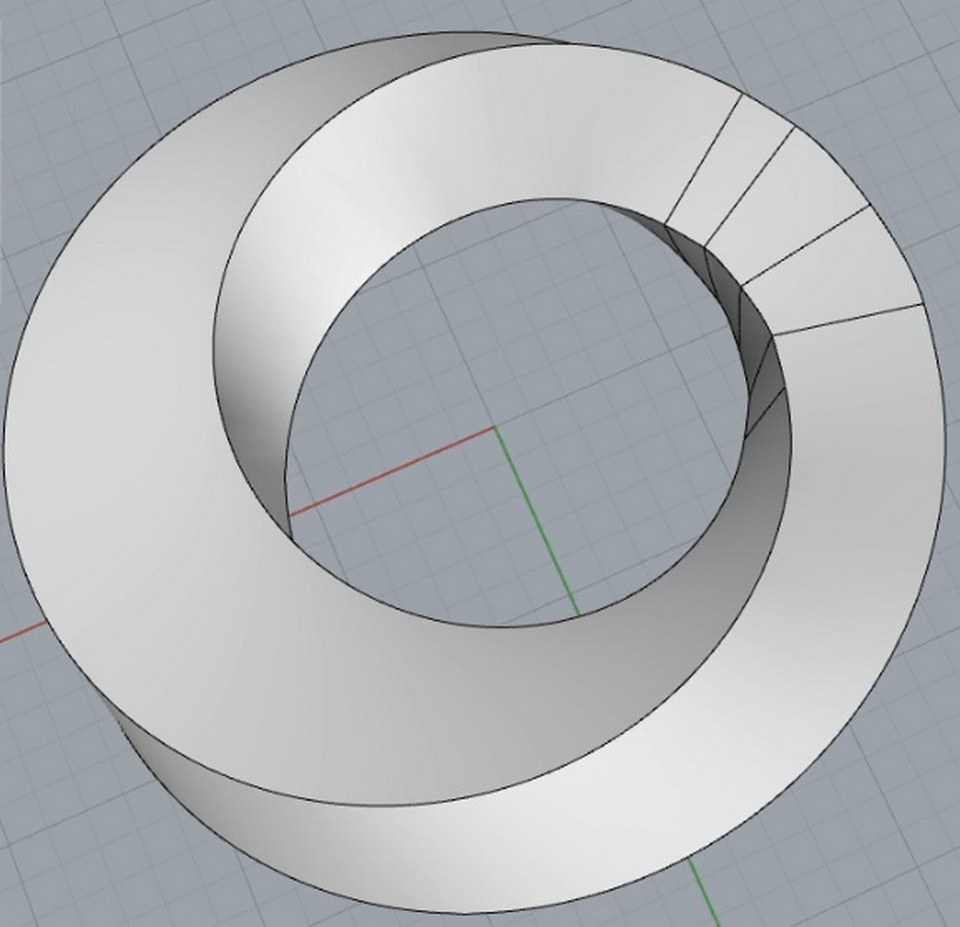

衔接完成后我们偏移出形体，总体来说好的多，但还是不够顺滑。

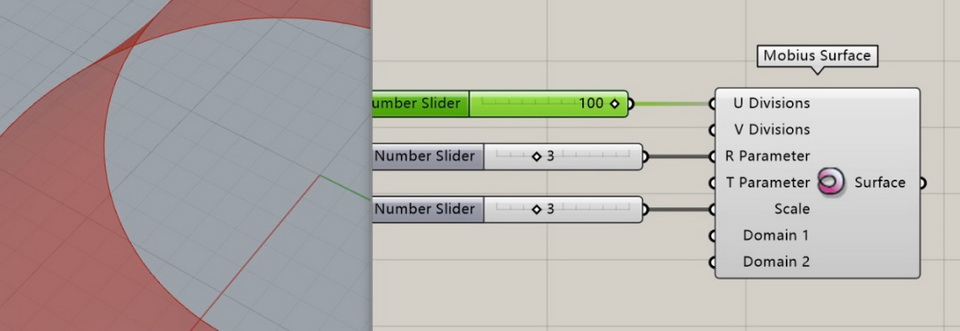

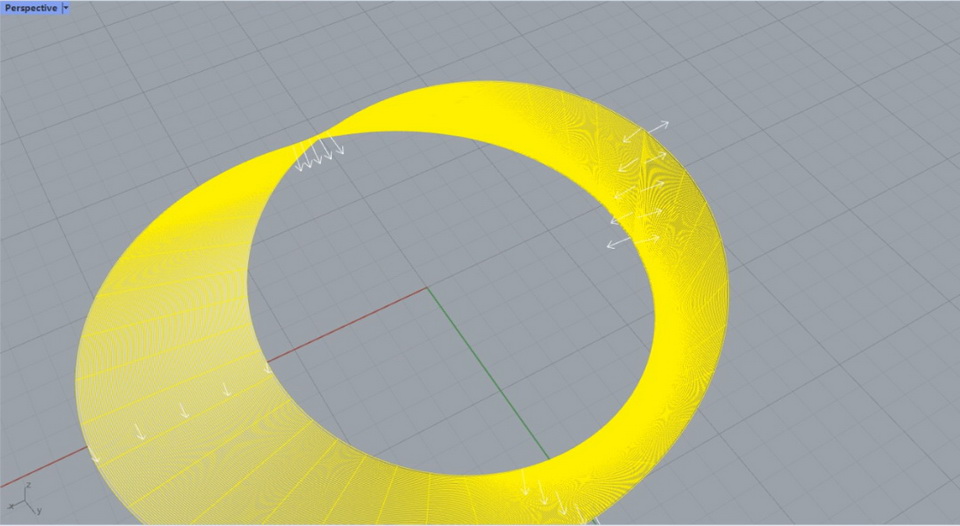

首先调整U方向上的数量，我们设置成100。保证圆环的接缝处是平滑的。

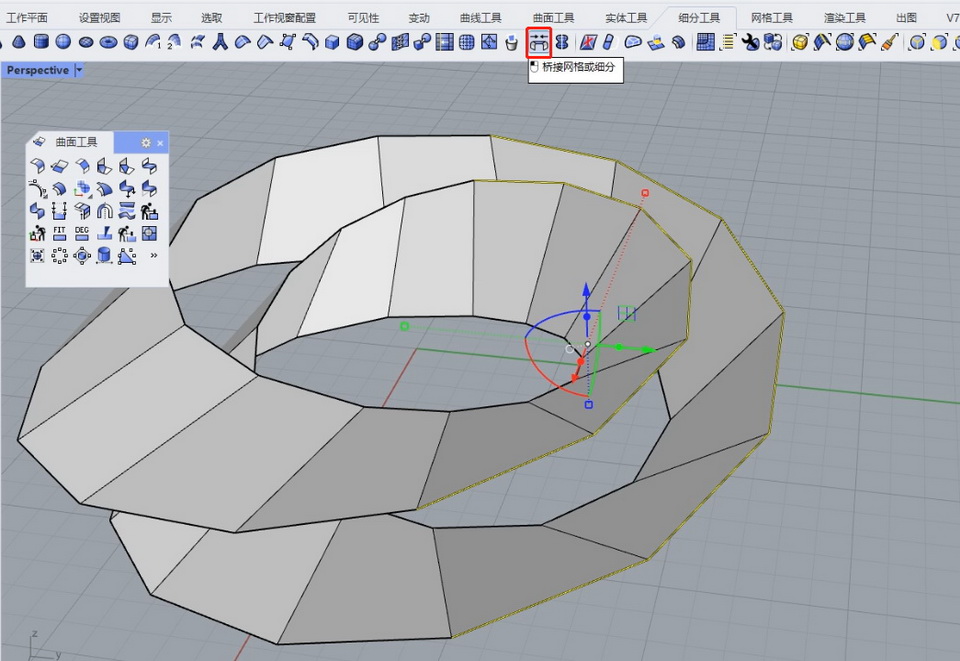

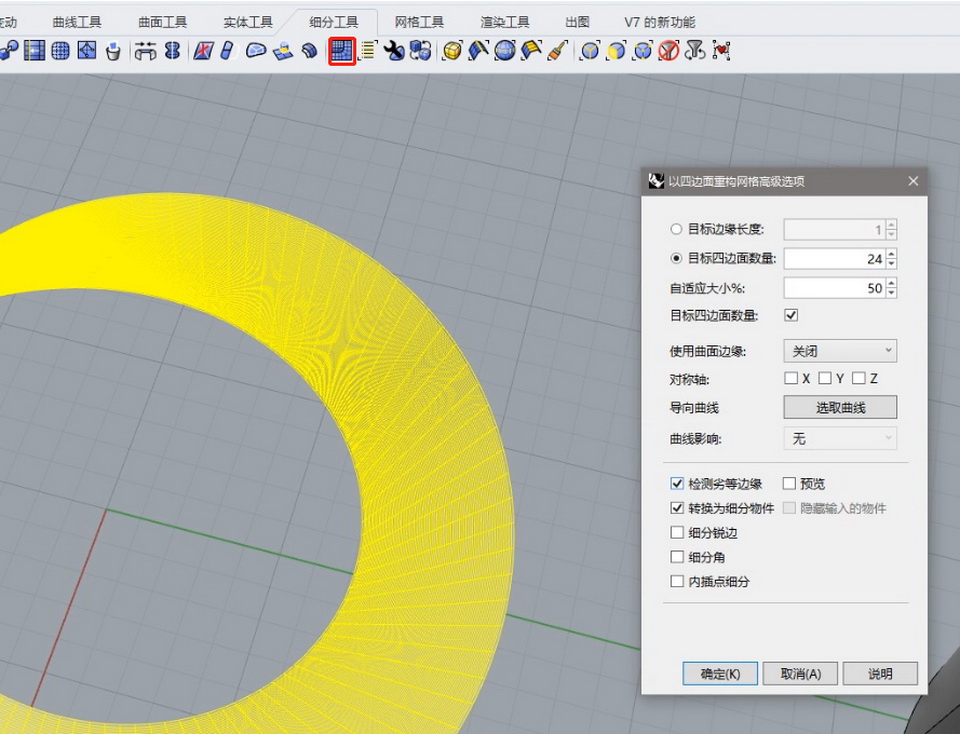

然后我们可以利用Rhino 7的新工具--细分，重建面数暂定24.

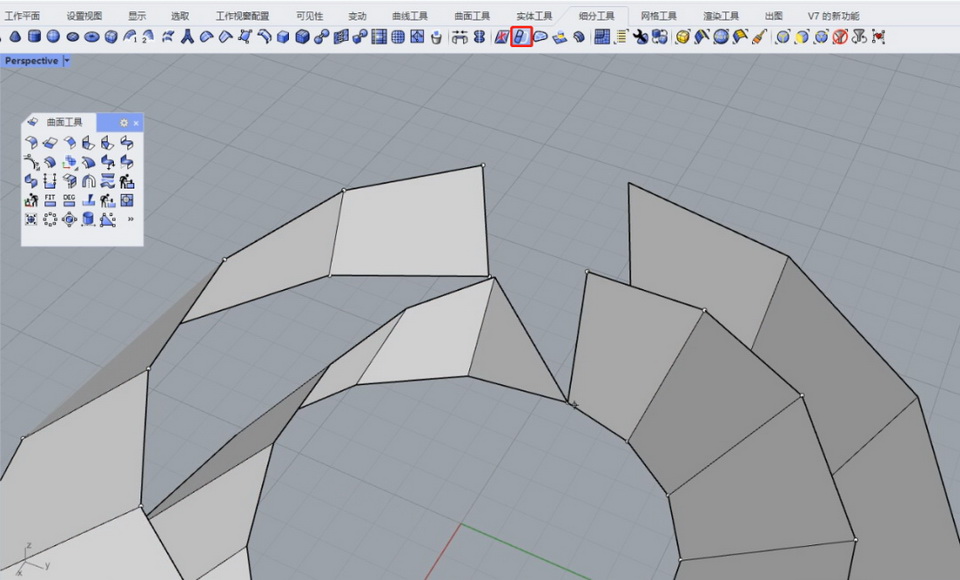

对这个曲面进行偏移，删除相交的部分。

对桁架厚度进行调整

我们利用细分工具中的追加到细分，对衔接的部分进行手动补全。

然后我们利用桥接，把面给补齐。

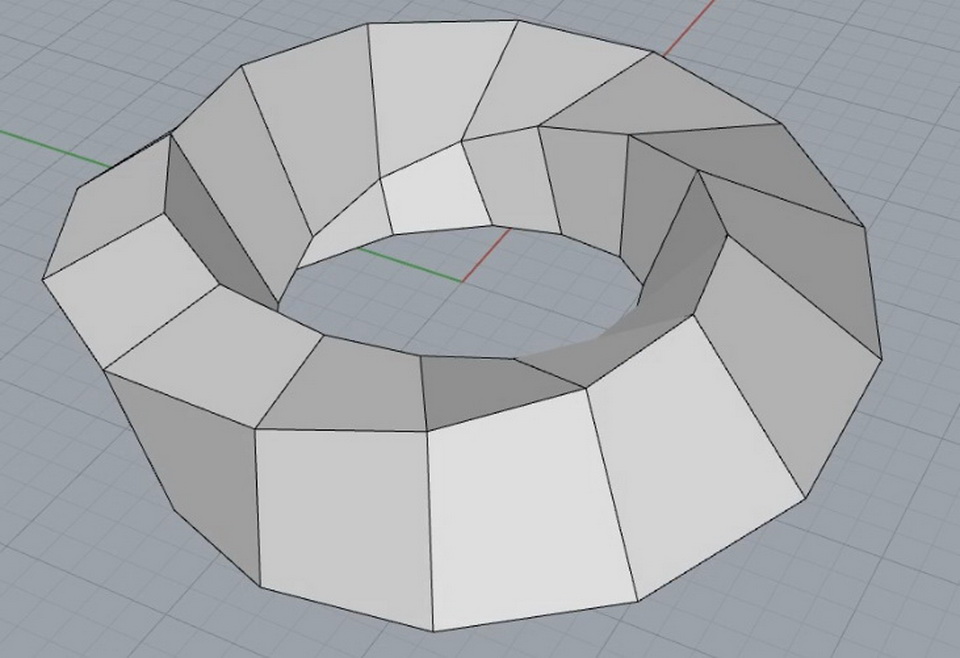

补齐后我们得到这么一个形体。

最后切换细分显示。

最后的形态比较圆滑，由于我们是通过细分来建立的，所以对于形体的修改也是比较方便的。
