有颜又有料的场地分析图技巧大全

2021-06-15 02:49:196831浏览

场地分析图

如何做出有颜又有料的场地分析？

场地分析是设计分析图中不可缺少的部分，场地分析代表你的项目的开始，它可以帮助读者快速了解你所设计的项目的所在地，以及场地内的现状，并且还可以帮助解释你的设计策略。

场地分析应包括场地的特征，显示场地内提供的限制和机遇以及它们如何发展为概念并开始影响你的设计决策。它为整个项目设置了场景范围。

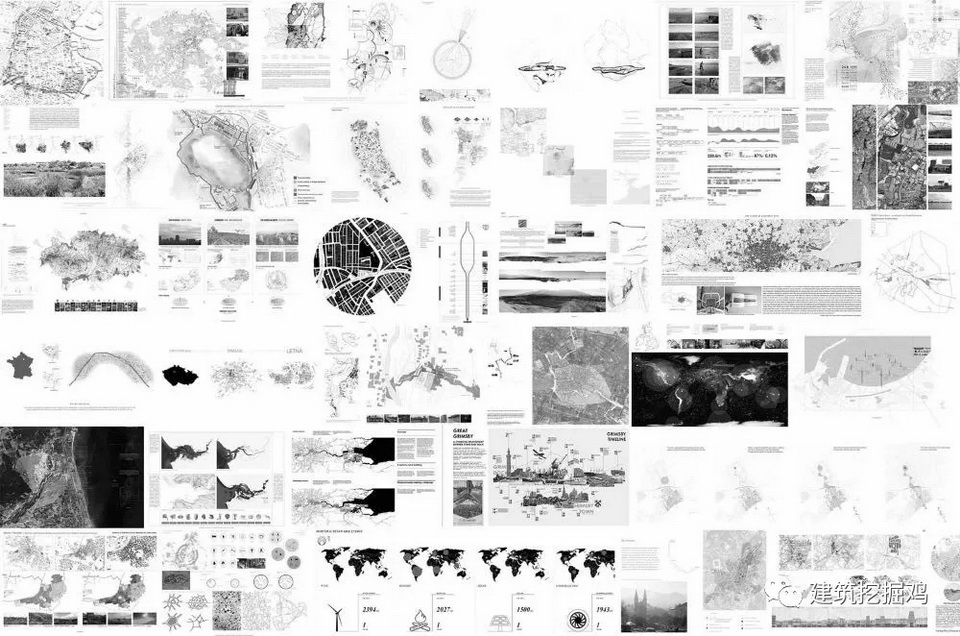

场地分析的种类有很多，例如场地现状，人群分析，场地内交通流线以及场地周边资源等信息，这些都可以作为我们分析的重点。简单来说就是让读者快速了解场地内的情况，快速取得场地内的有效信息，并且与后期设计策略建立必然联系。下面挖掘鸡就为大家详细分析一下场地分析的不同类型

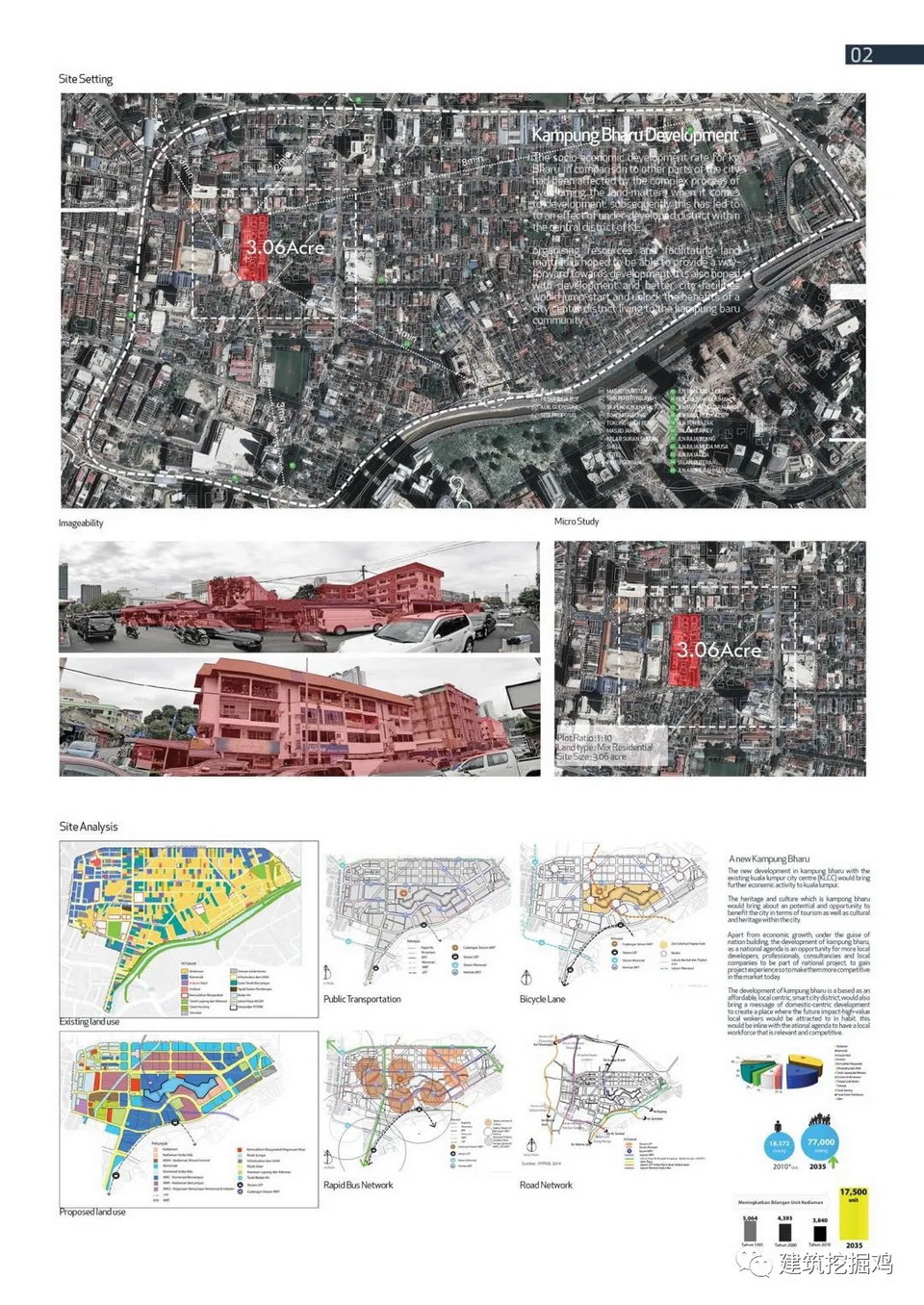

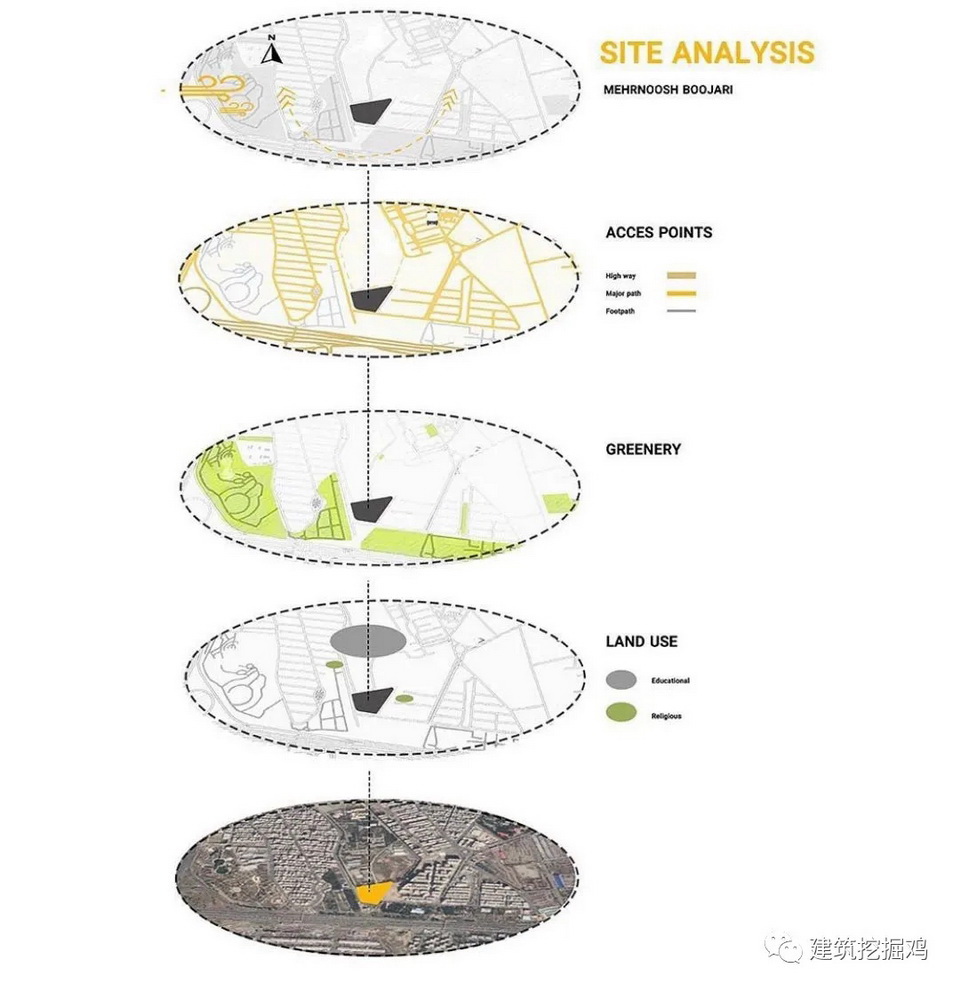

在图面表达上我们可以利用场地实景照片照与二维平面肌理配合，将实景照片排布在场地相应的位置，让读者快速掌握场地的实际情况。

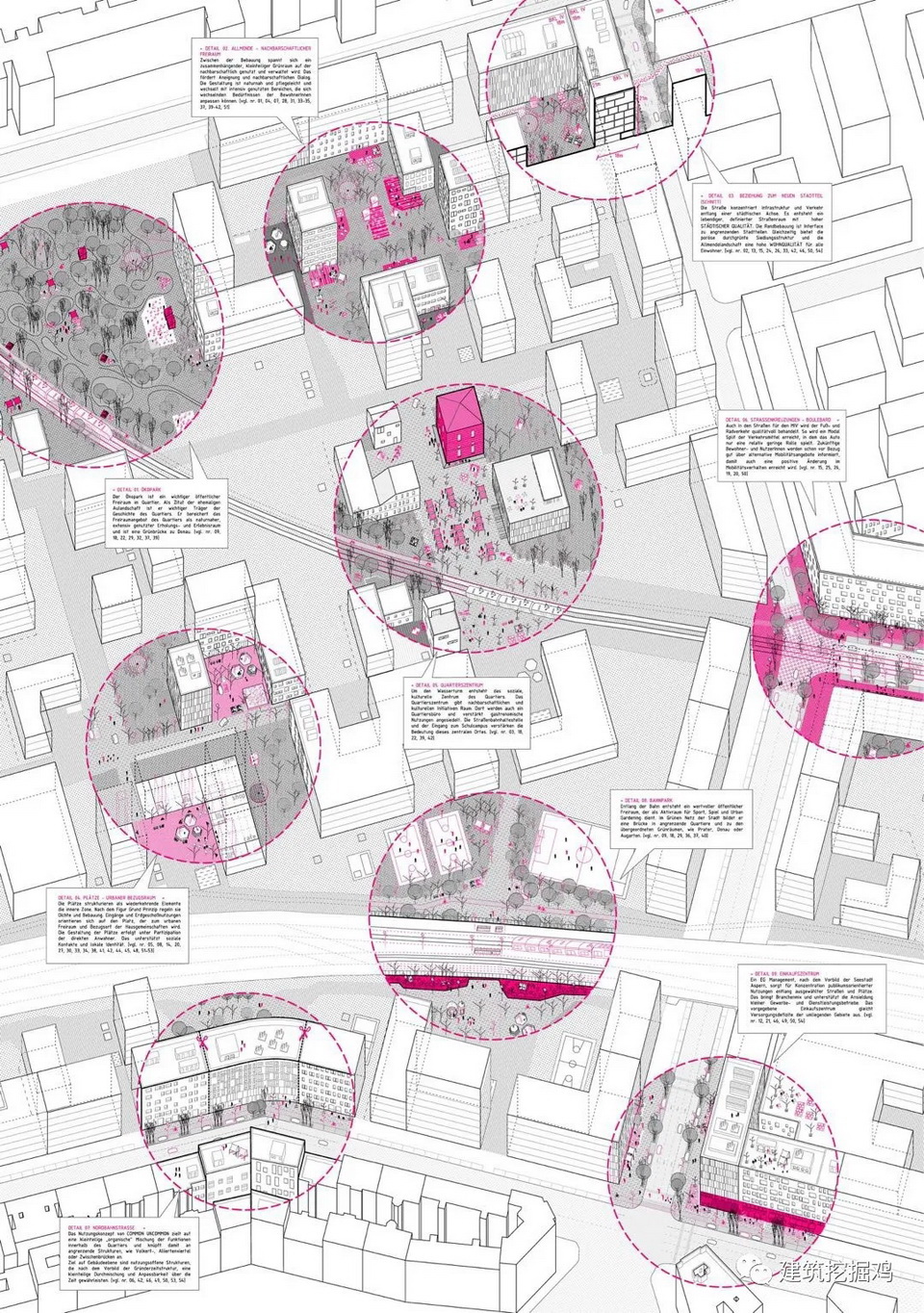

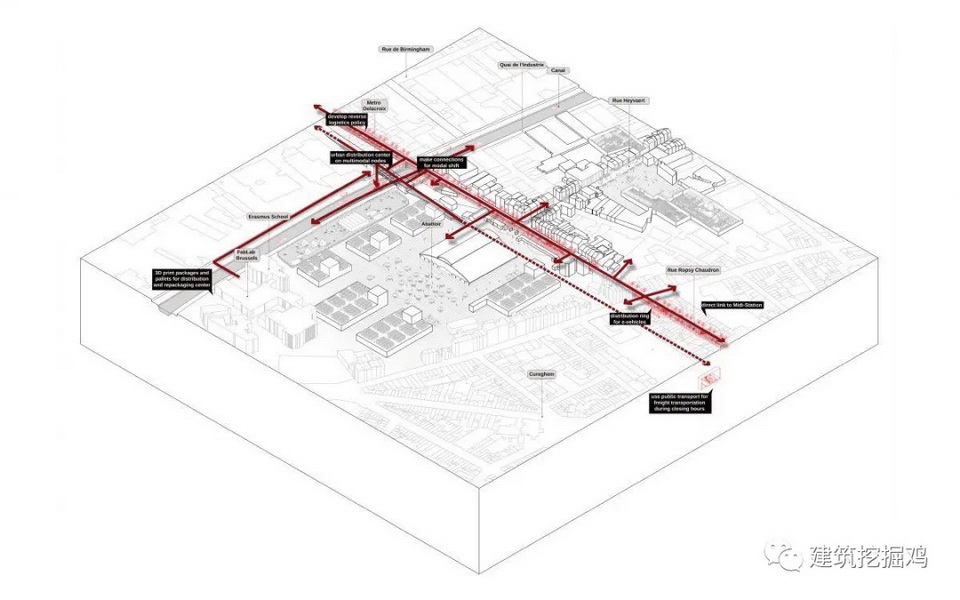

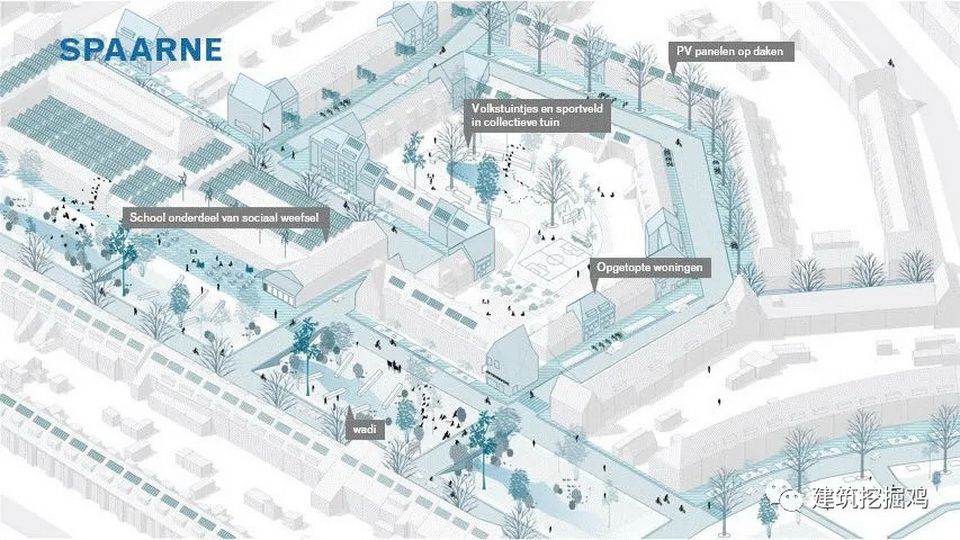

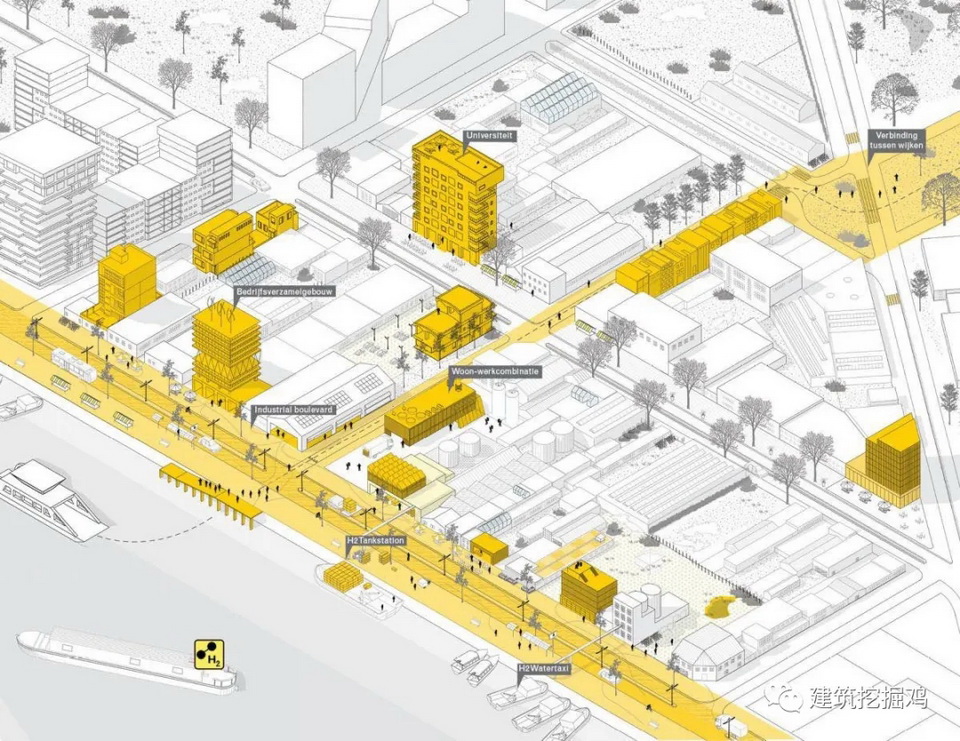

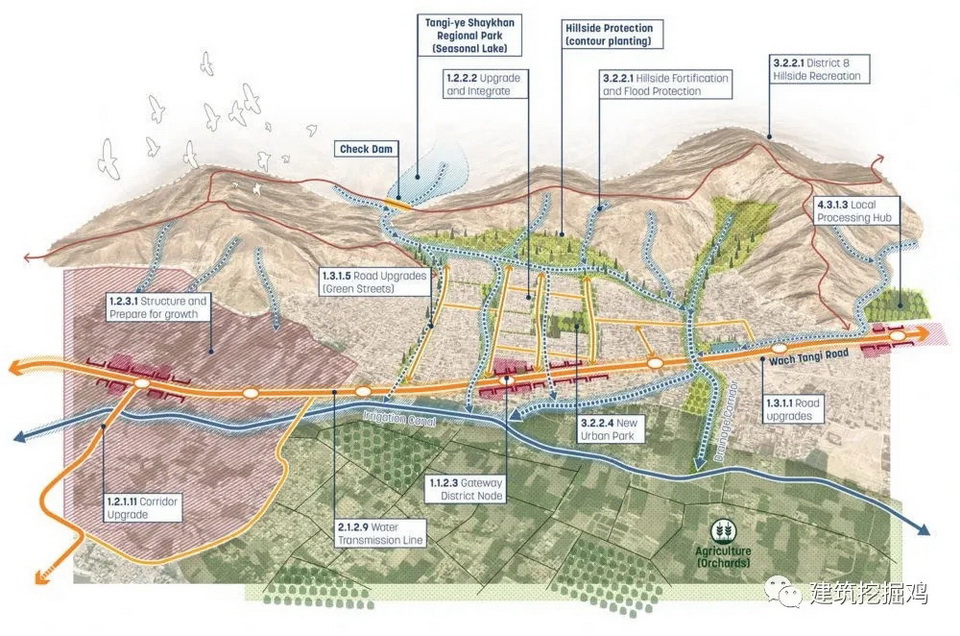

同样你也可以建立三维立体模型，相对来讲这样更加直观效果更好。同时可以在图面内描述一些场地内的重要信息，例如下图进行局部放大或是加入信息框，都是不错的选择！

场地受众人群分析经常是被大家忽略的一个重要的场地调研信息。很多时候我们要了解我们的设计是为什么类型的人群服务的，所谓知己知彼百战百胜大概就是如此了。

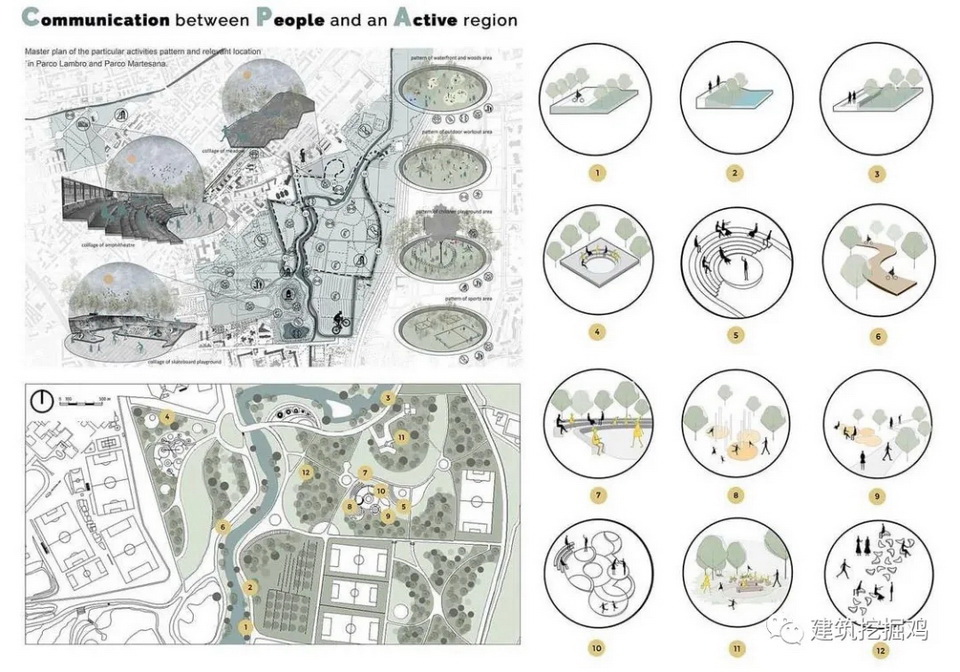

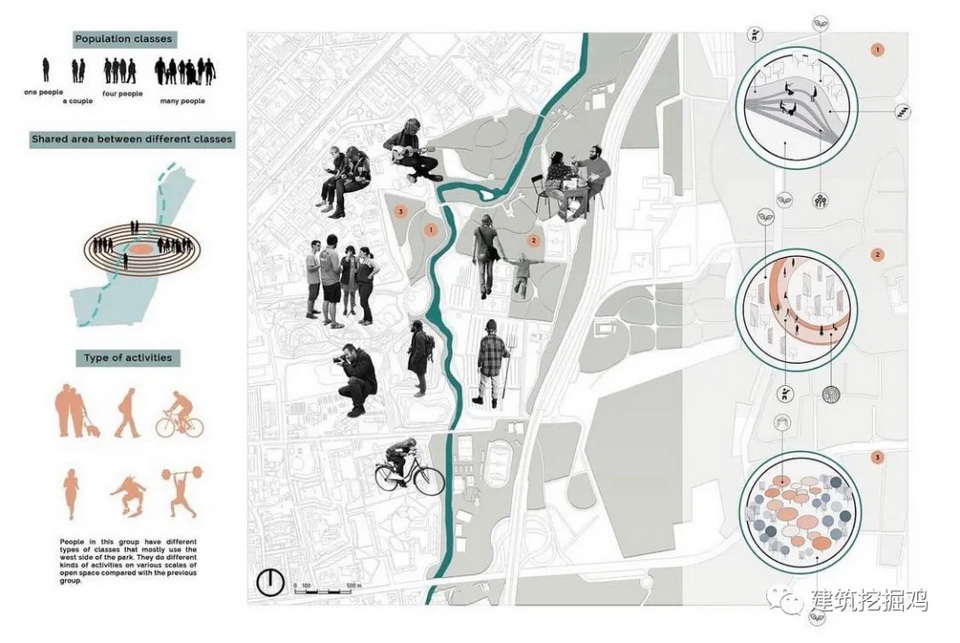

人群分析可以分析人群数量，人群性别比例，人群年龄阶段，人群职位属性等信息。我们可以利用拼贴的手法，也可以使用图表数据来做精确的分析，这取决于具体想表达的信息模式。

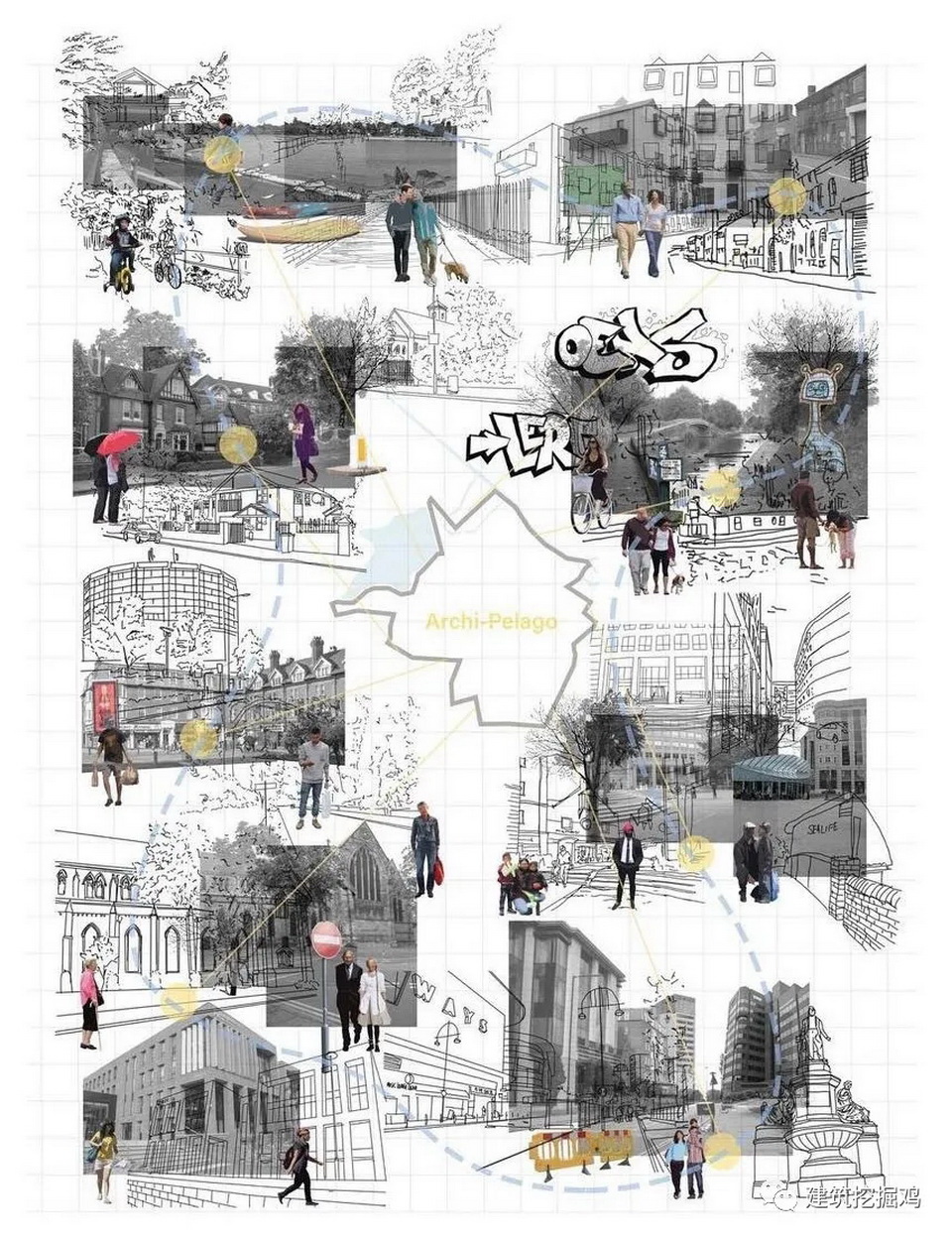

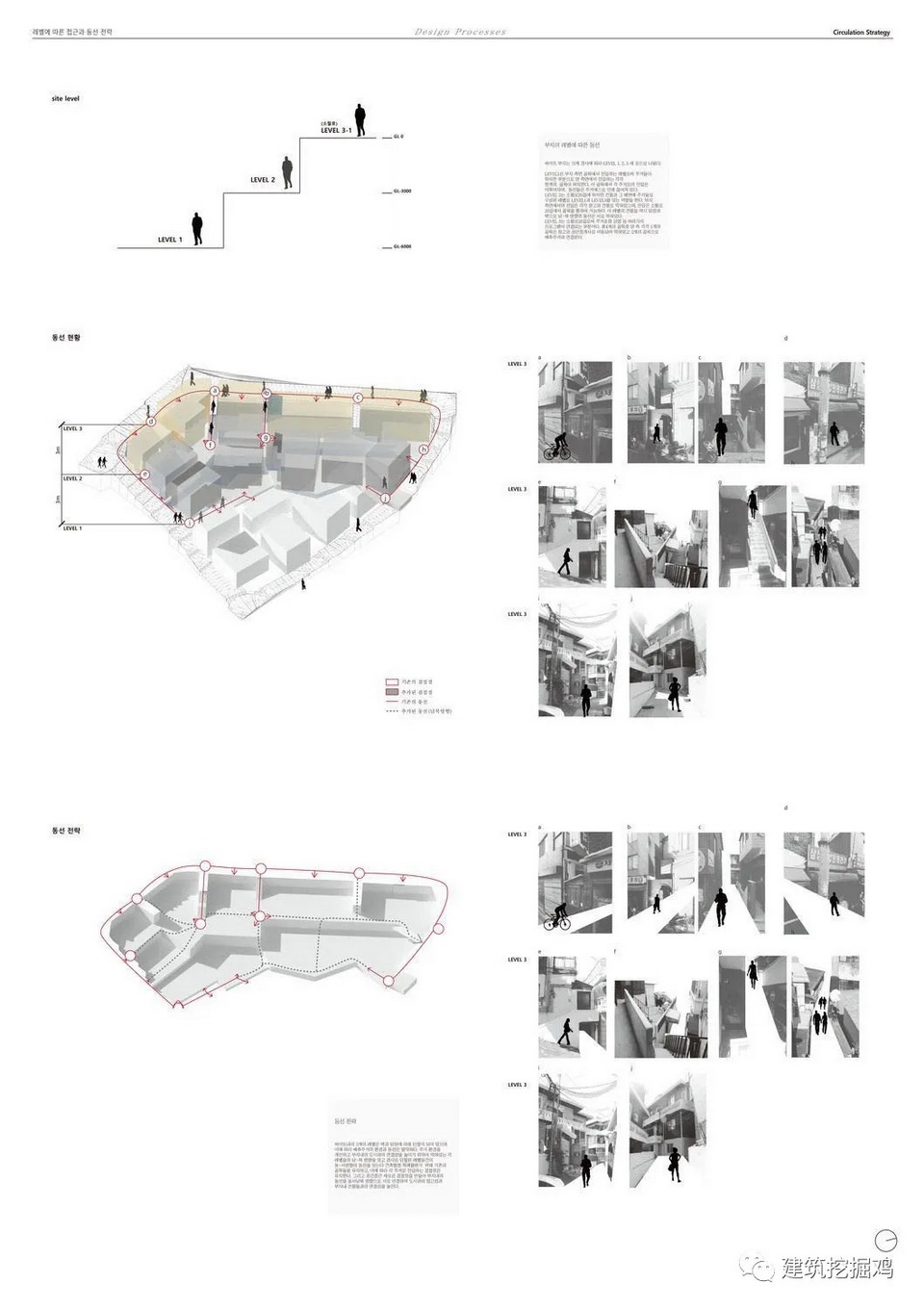

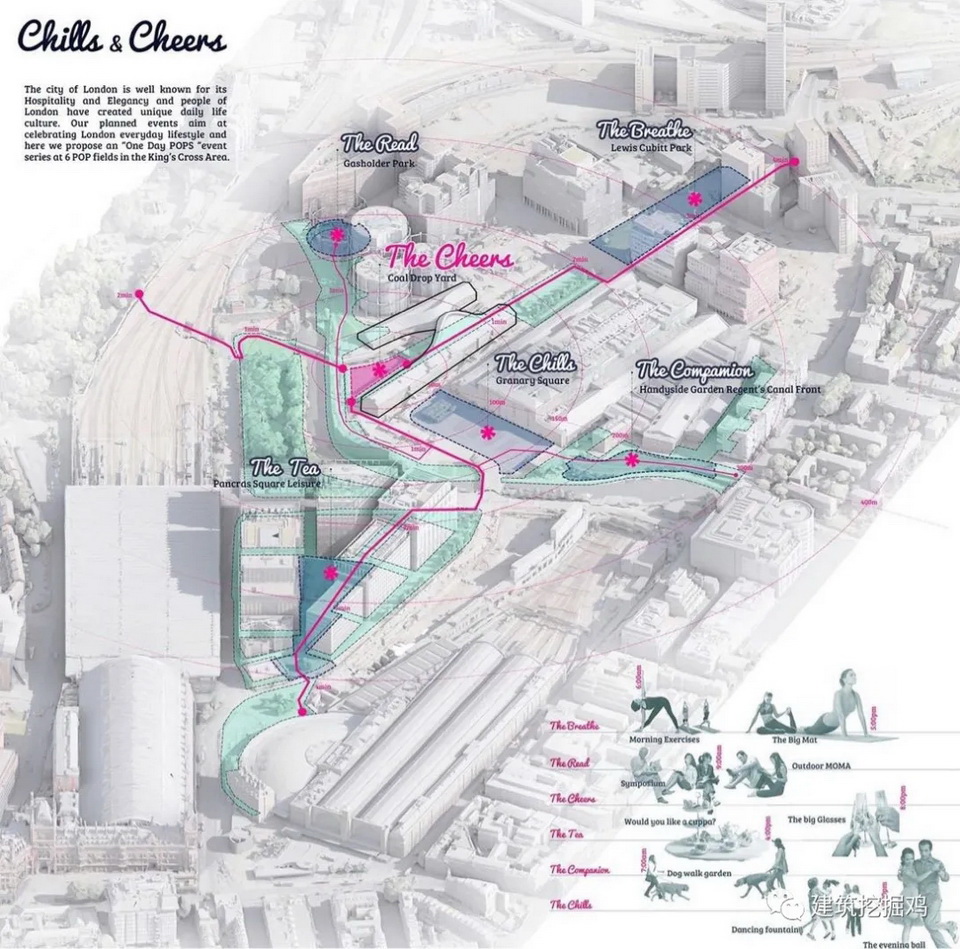

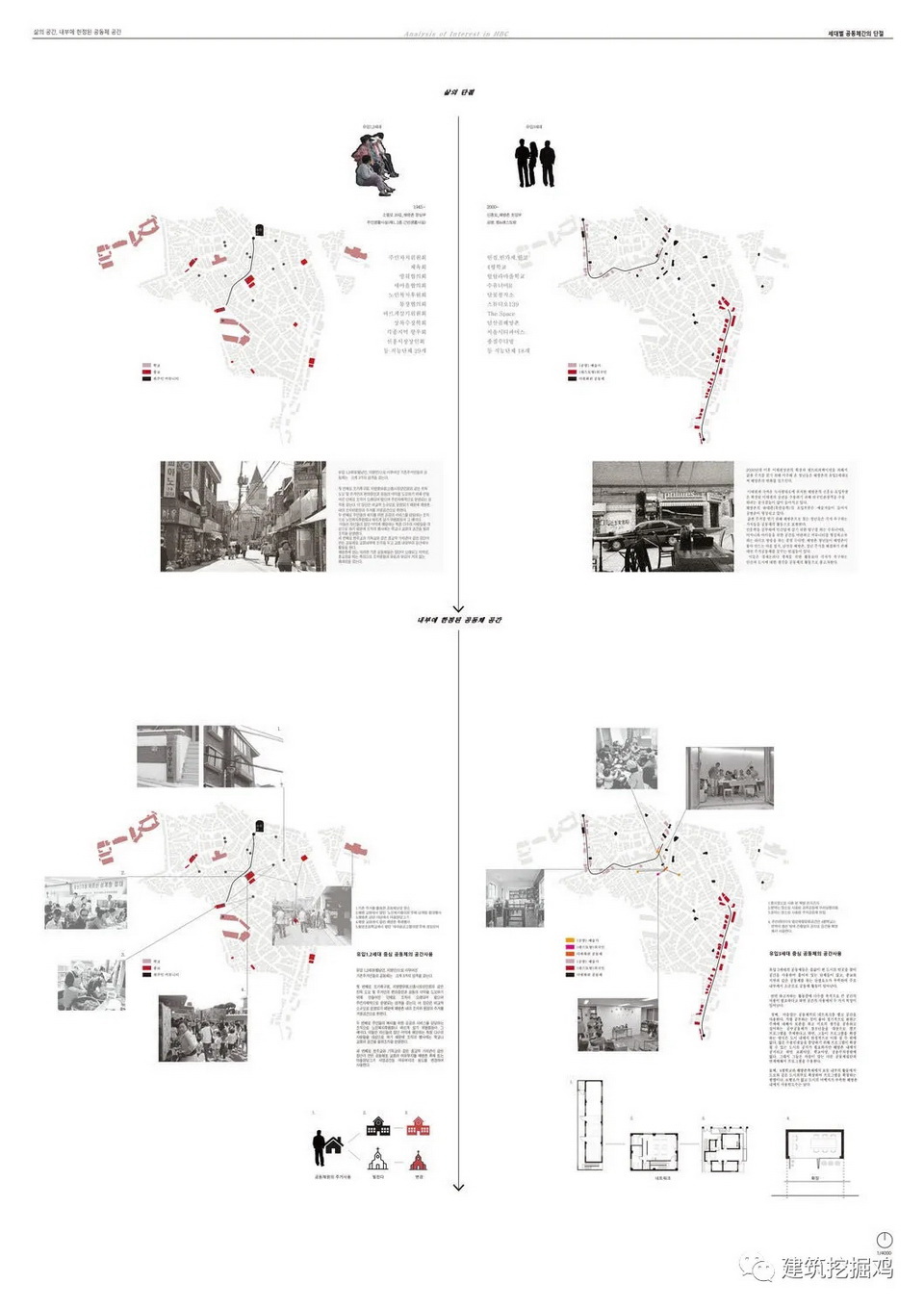

你也可以像下图一样利用手绘和拼贴做出一组有故事线的分析图，使分析更具有叙事性。

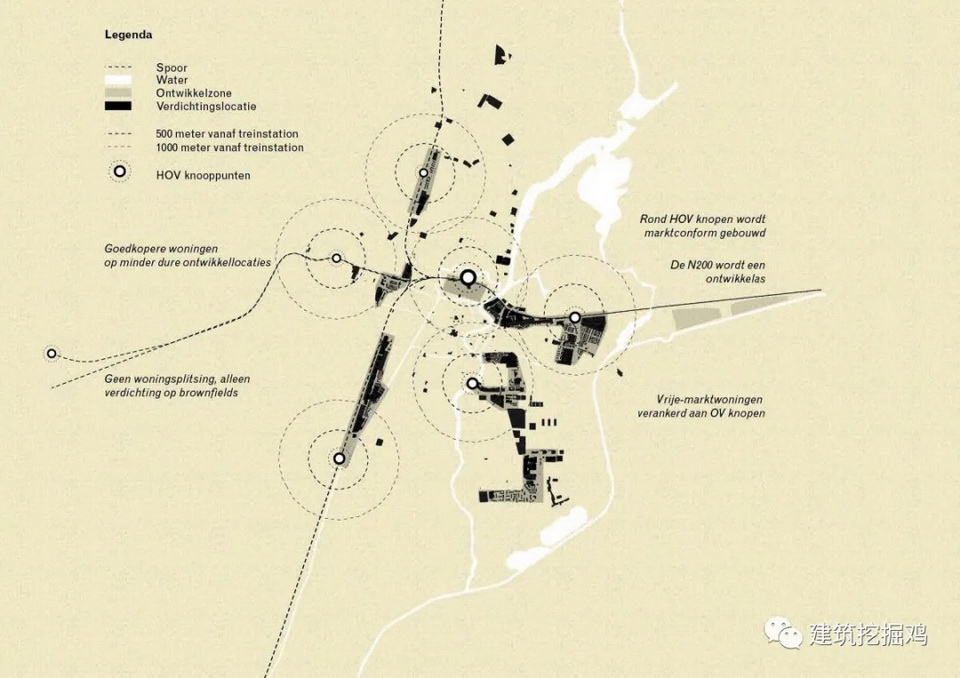

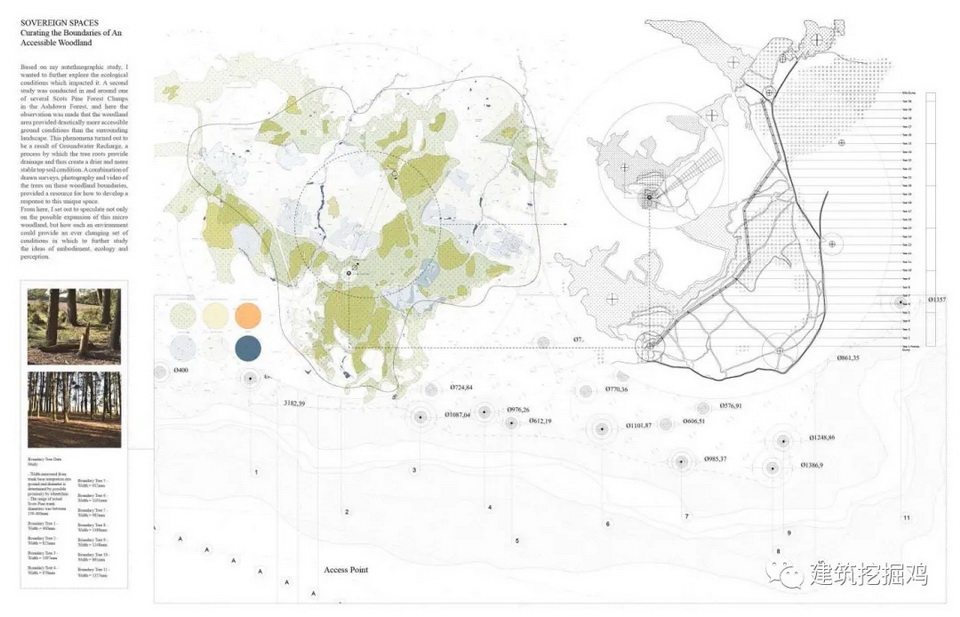

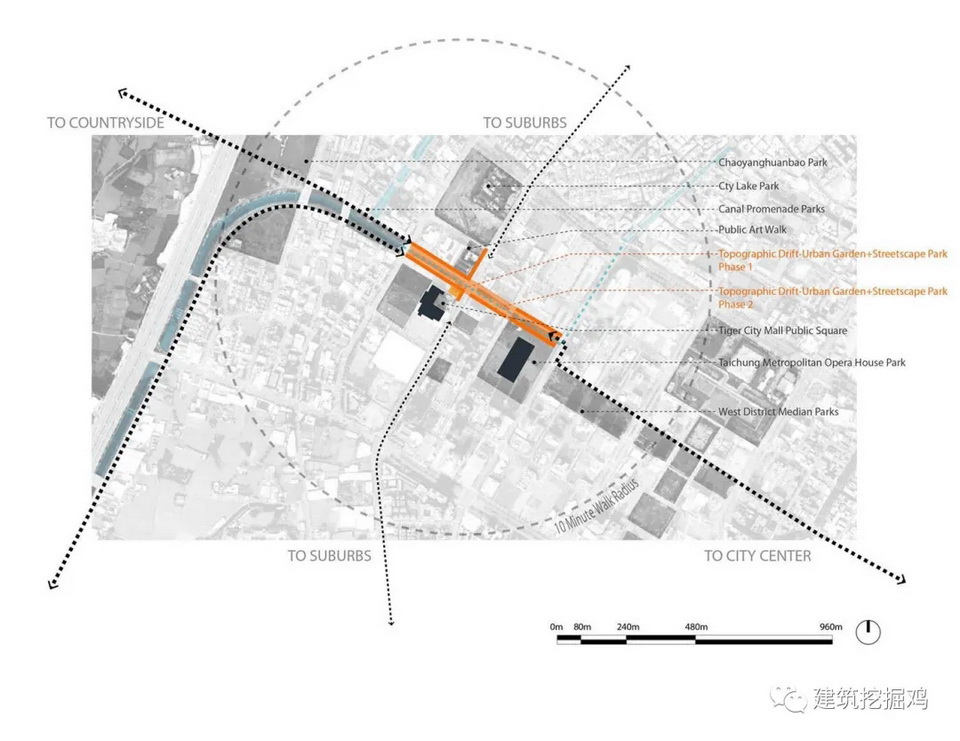

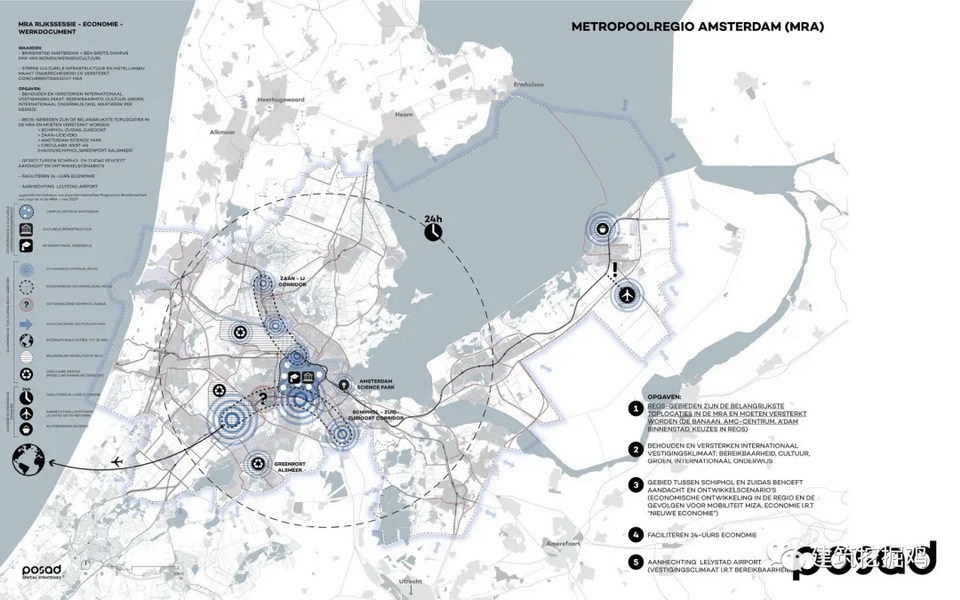

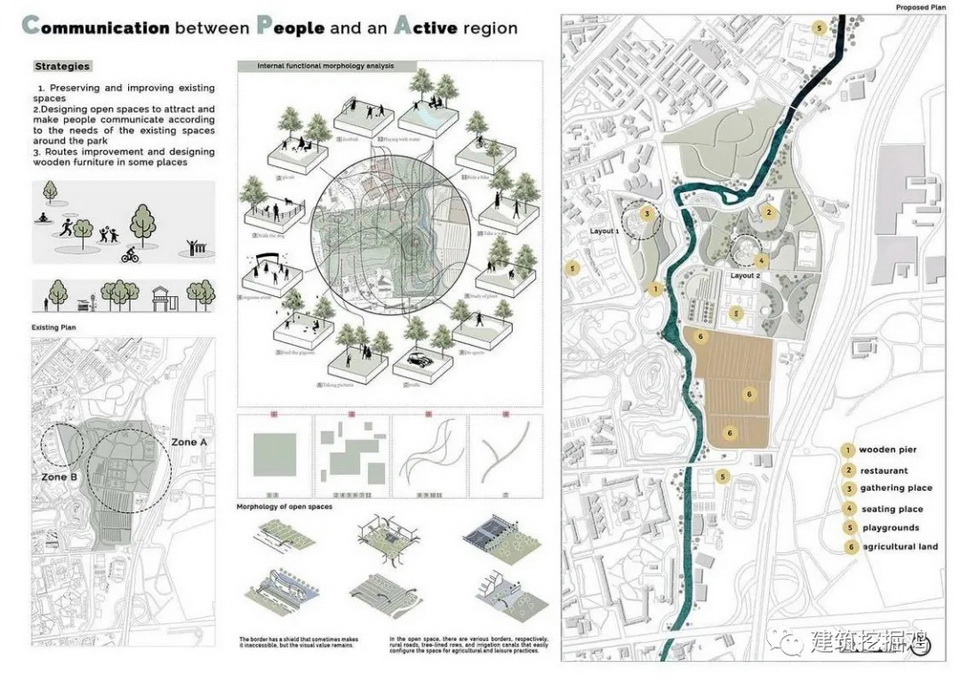

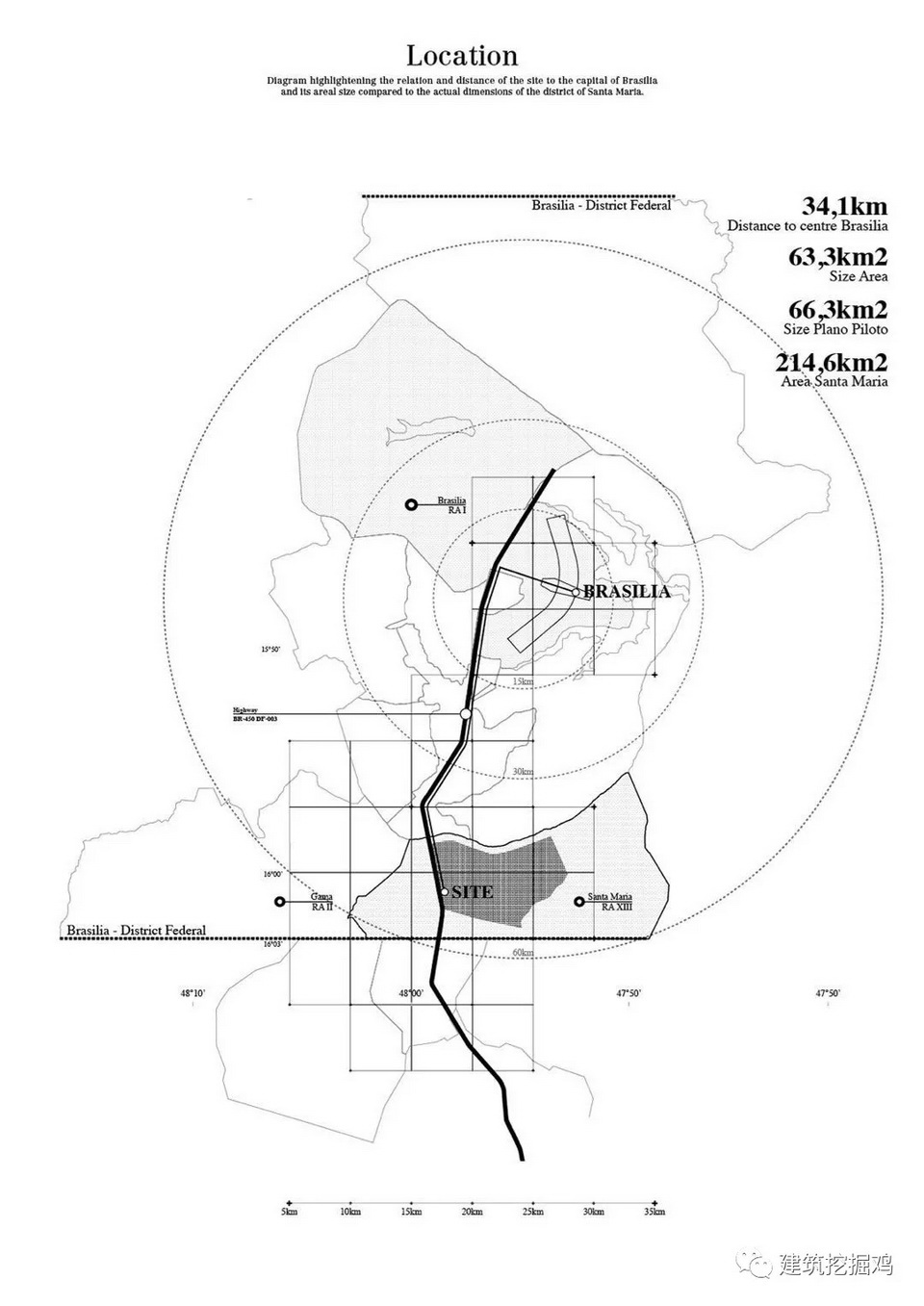

通过服务半径分析可以将我们的设计范围变得明确。一般半径分析的方式多以二维平面为主，相对于三维的图面，二维能够让读者更直观的感受到辐射的半径是多少。

如果场地模型允许，三维立体的服务半径分析效果也是非常不错的。

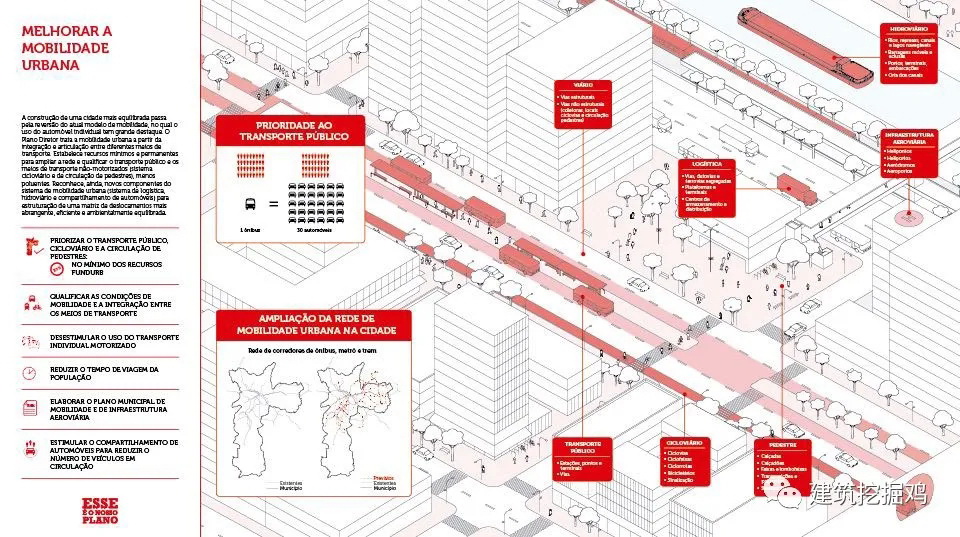

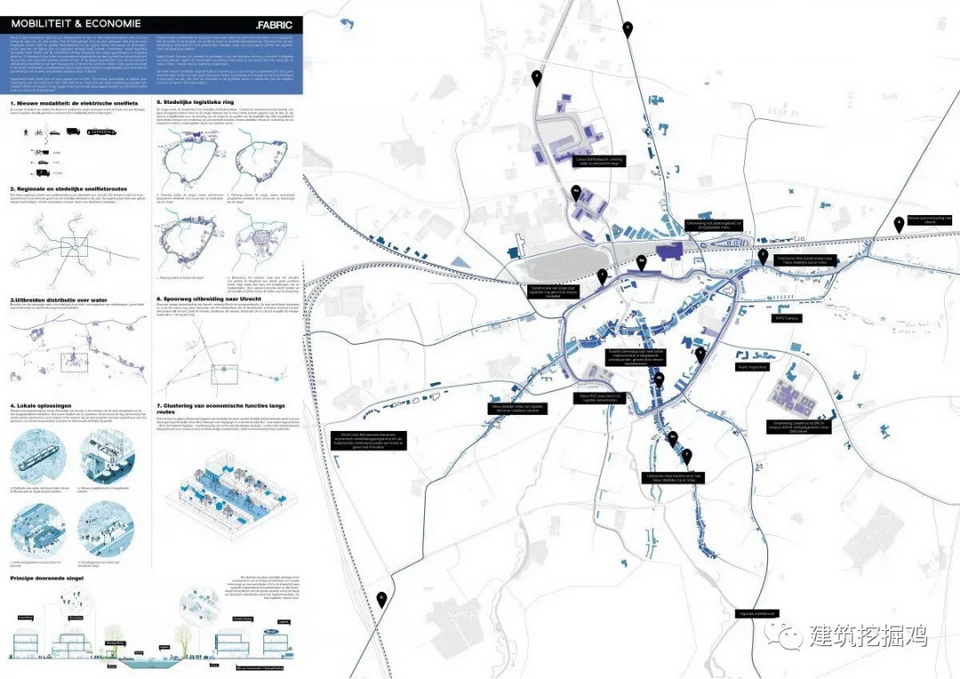

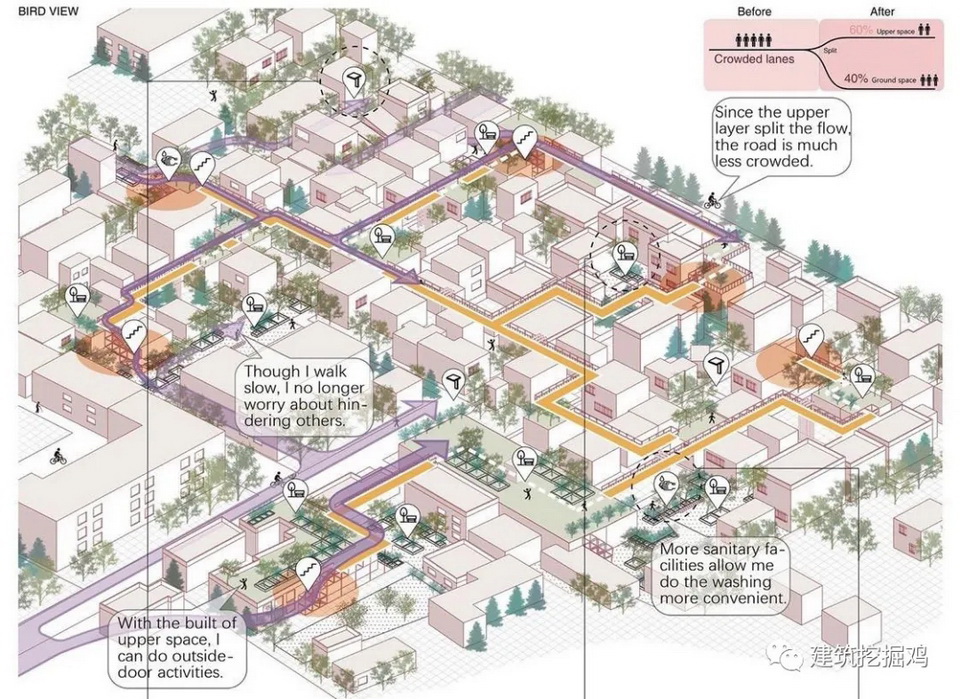

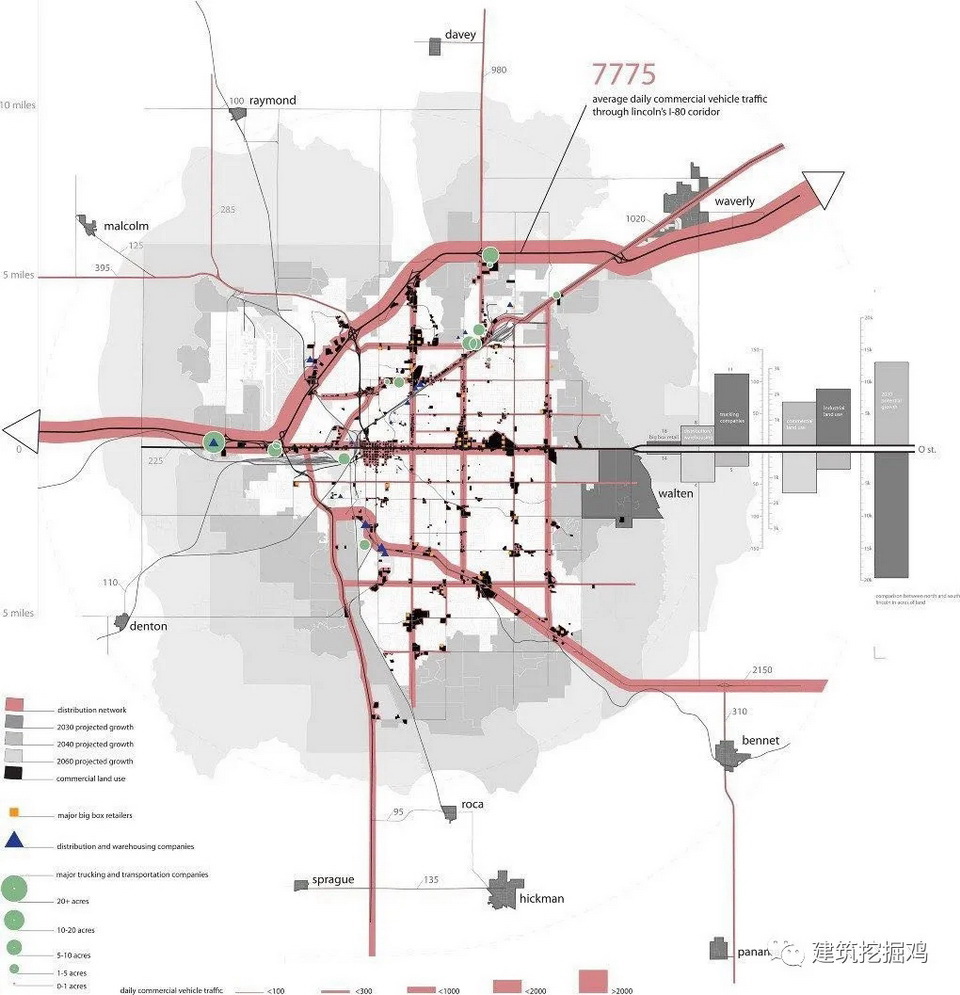

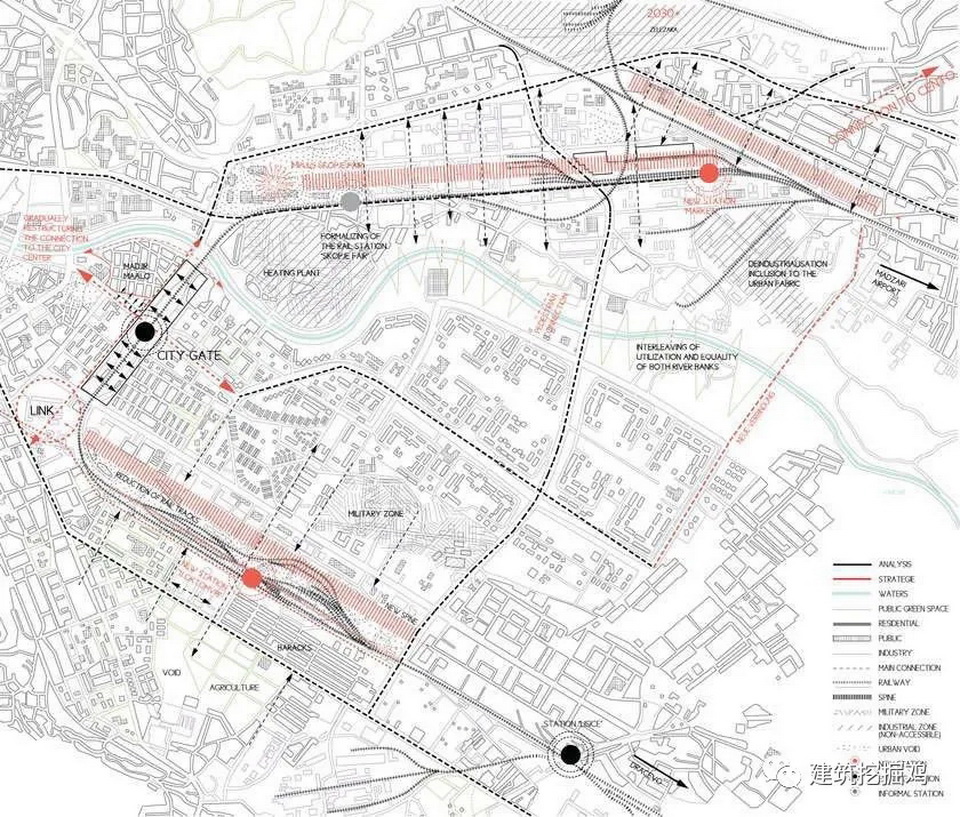

交通流线分析相对来讲就简单很多，可以分析场地内的路网，主路线与辅路线的位置。同时也可以分析场地内的公共交通以及相应的站点。

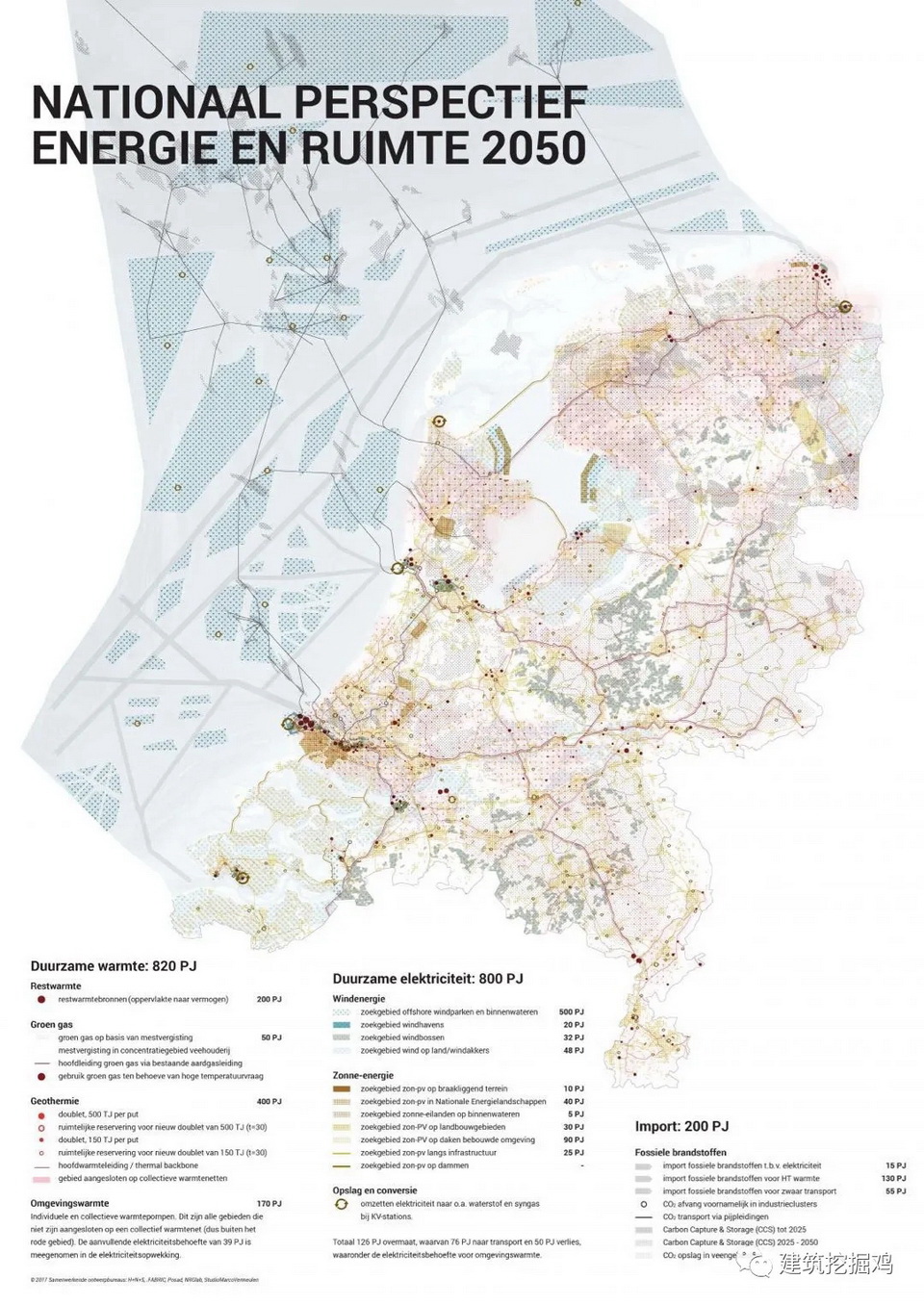

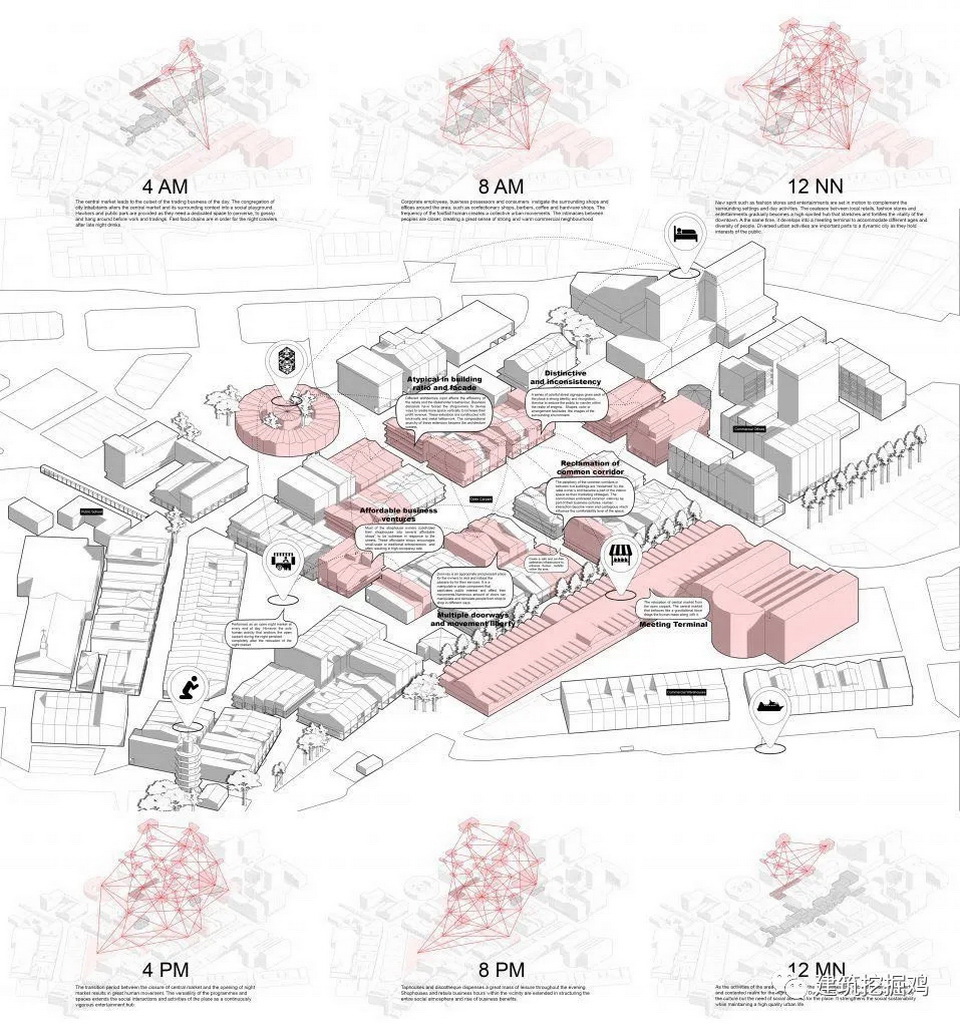

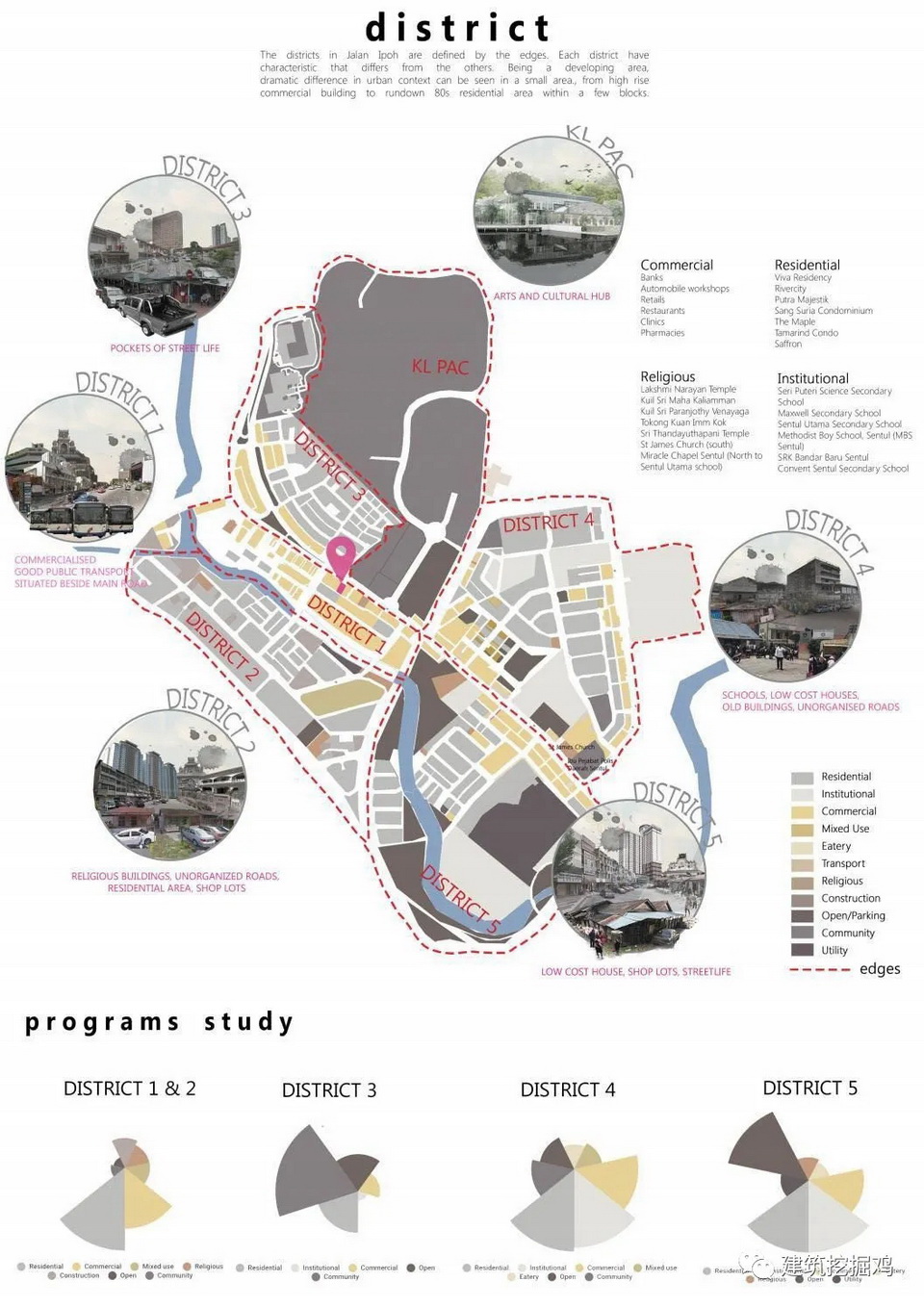

场地周边功能分析通常是关注场地内的基础设施，可以根据周边环境去制定我们的设计策略。也可以根据周边功能分析出场地内不同区域的属性，例如商业区，休闲区，住宅区等。同样也可以通过分析周边环境的基础设施来讲解场地内的优缺点，比如现有场地缺少哪些功能或者场地内哪些功能相对丰富。

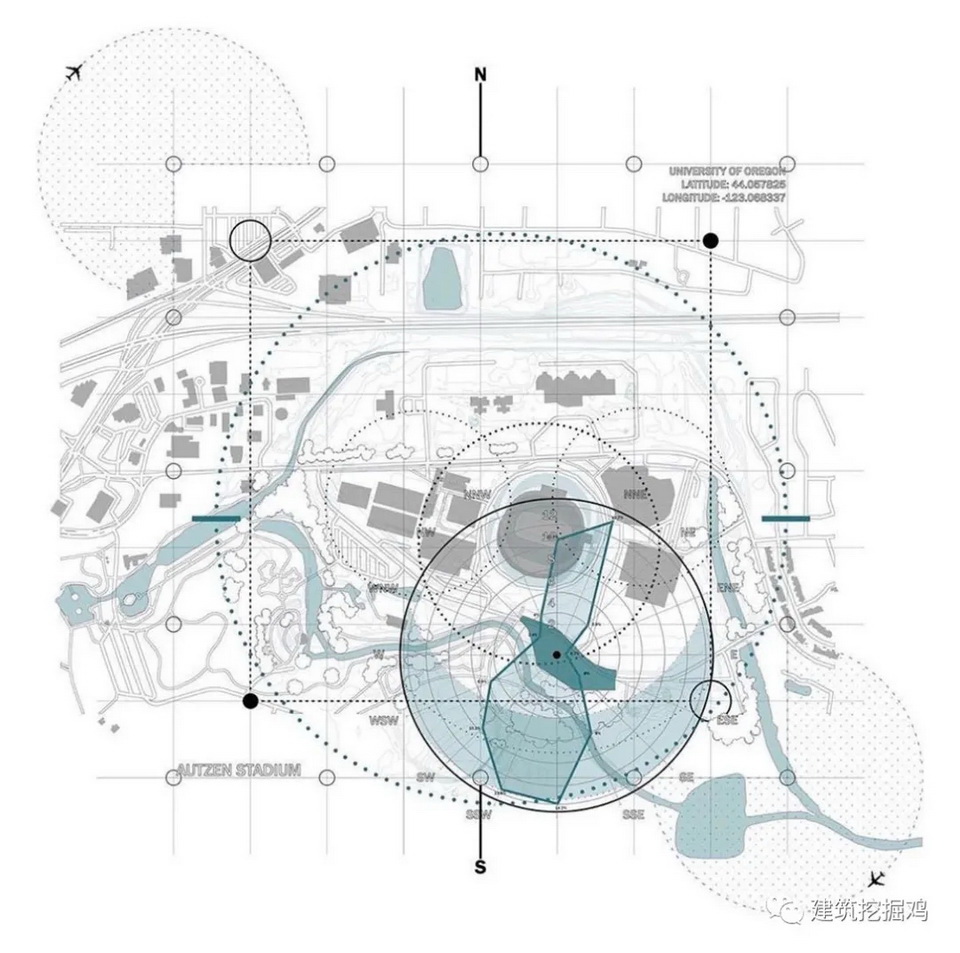

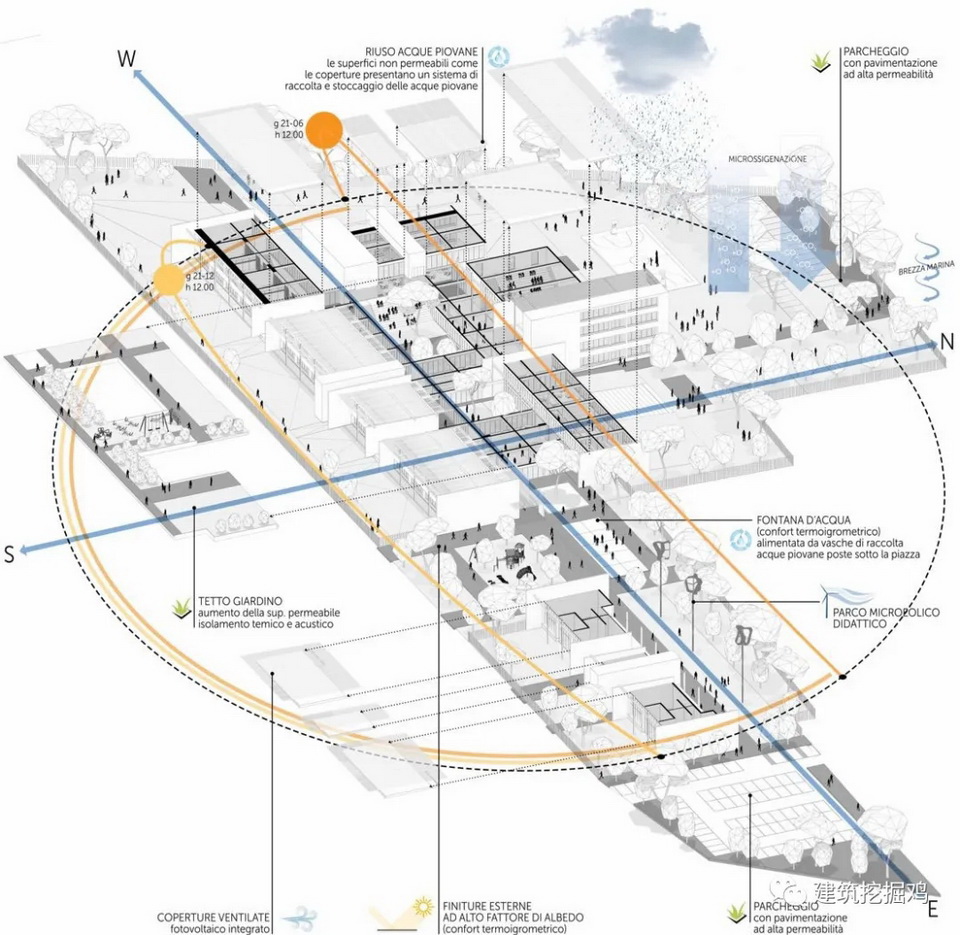

气候分析在对气候条件有较高要求的设计中是非常必要的。在设计前期的充分考虑，可以让你的设计生成更加合情合理。但是气候分析不要轻易使用，因为它很容易就会成为一张滥竽充数的图，所以一定要确保气候条件会影响到你的设计策略再去使用。

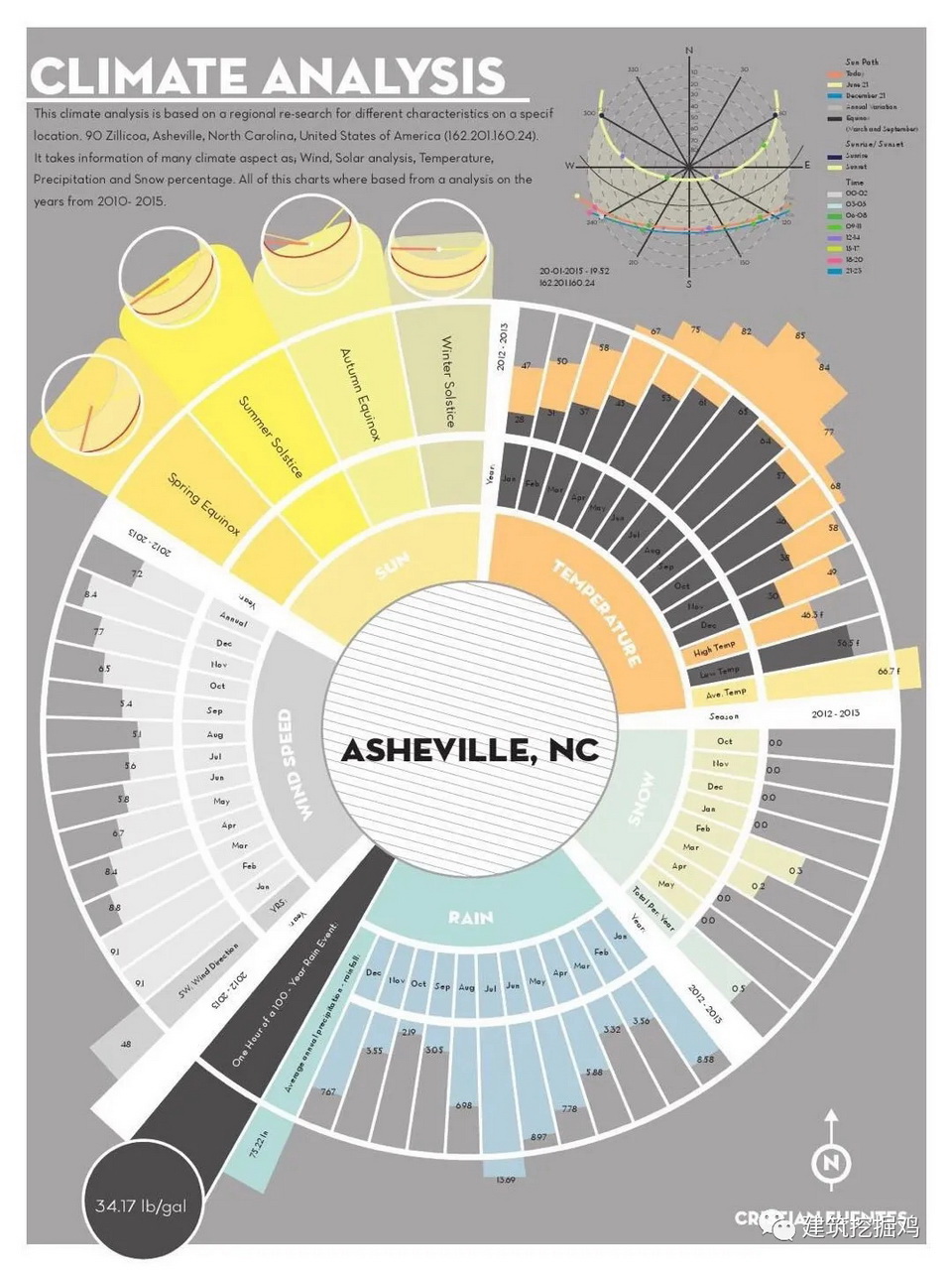

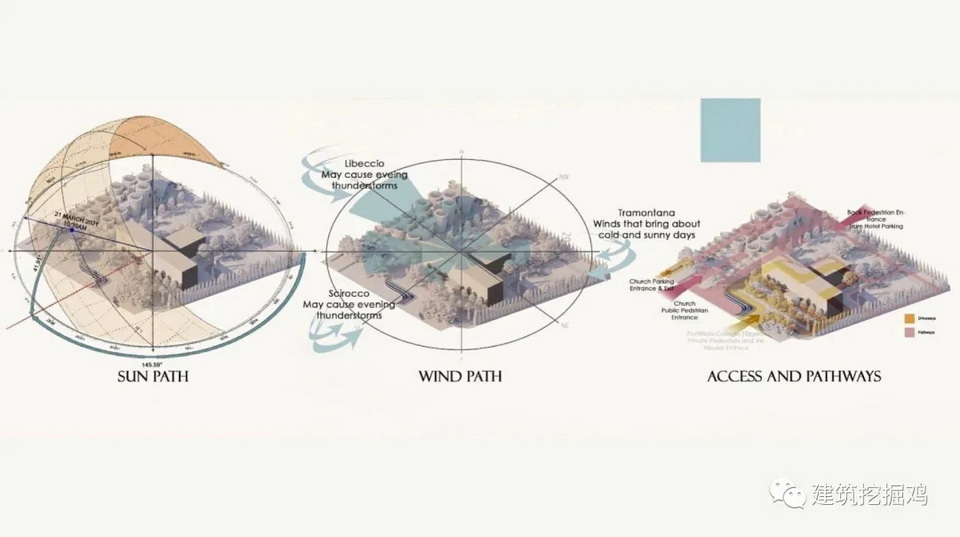

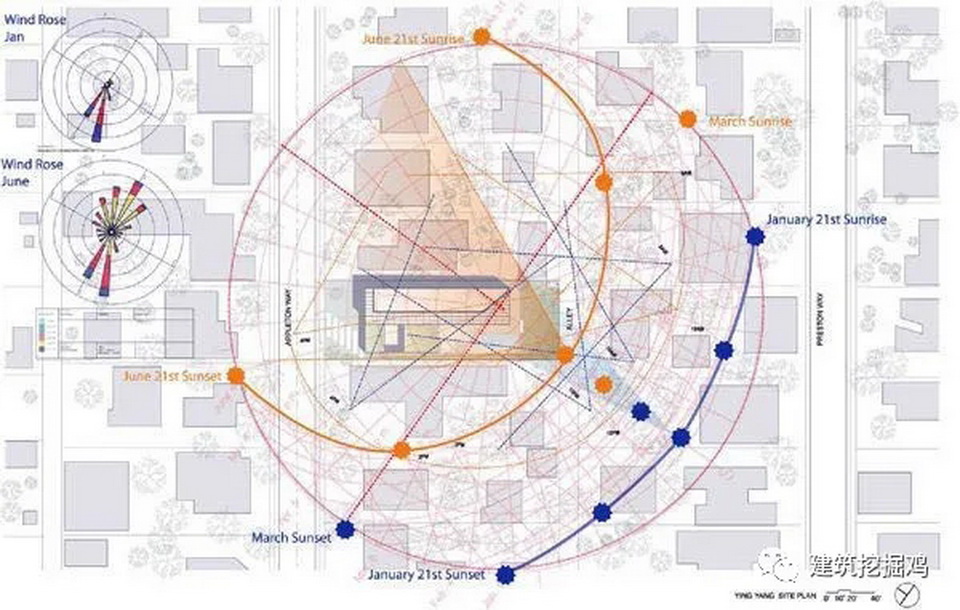

你可以使用上图的图表形式分析场地内所有的气候条件以及数据，例如降雨分析，风向分析，日照分析等信息。同样你也可以使用下图与场地结合的方式，这样更加直观。

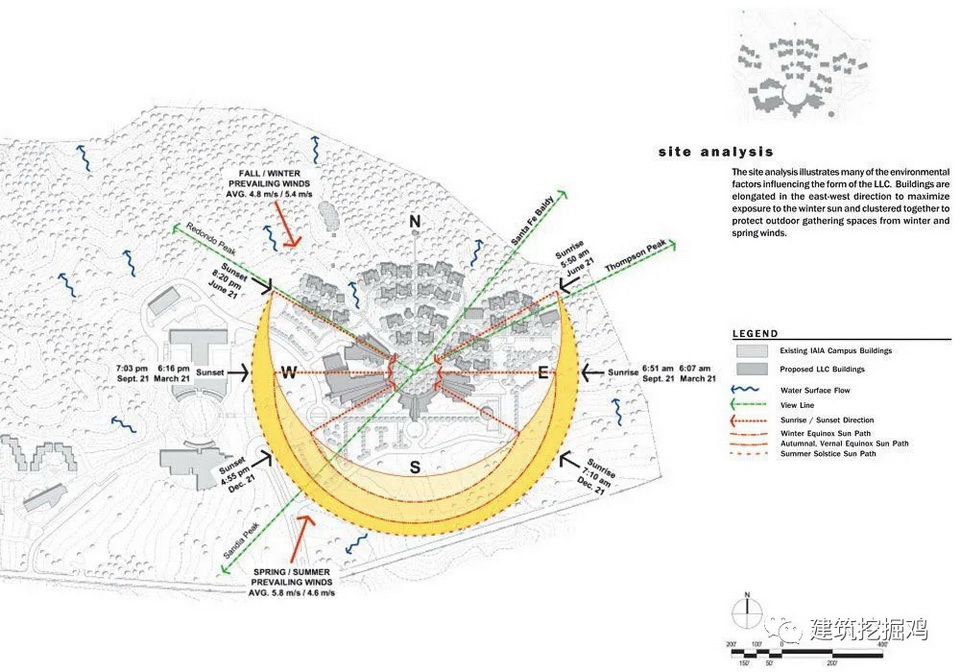

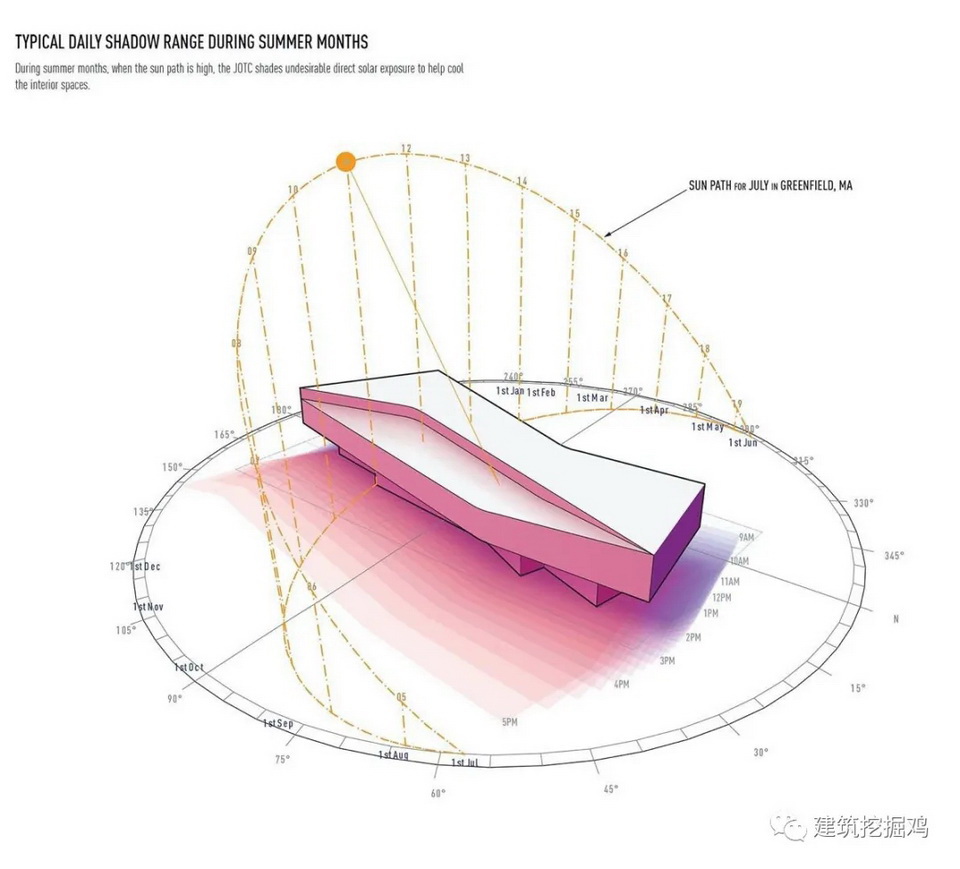

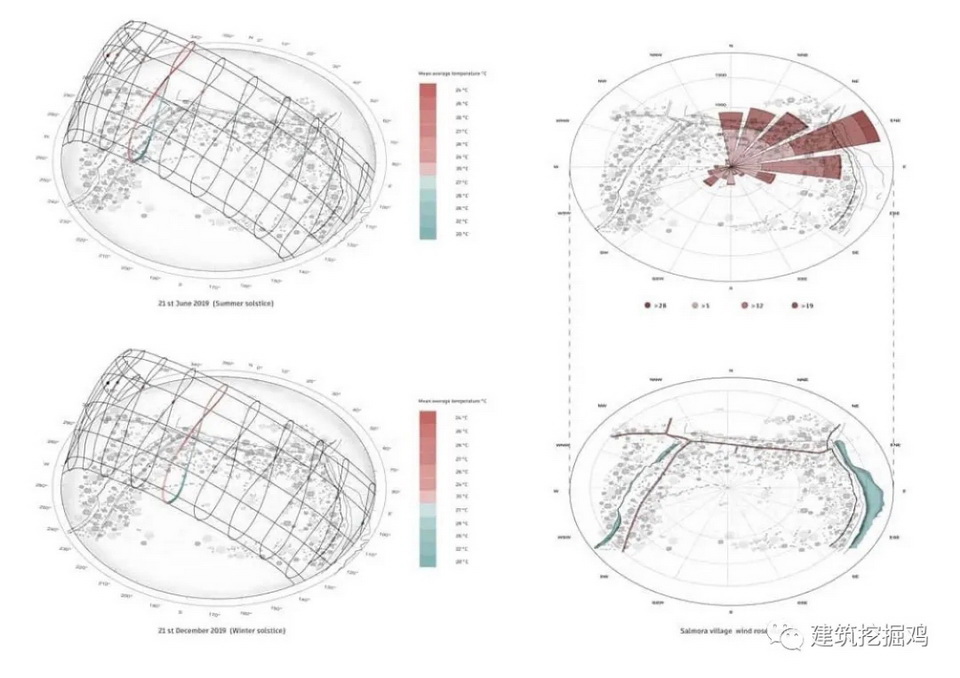

光照分析

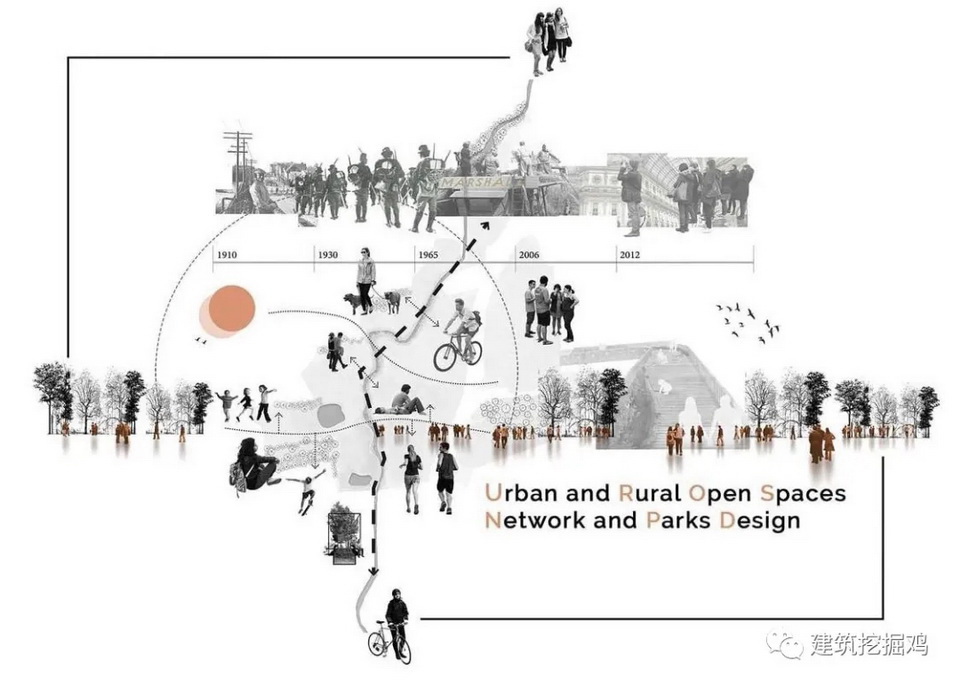

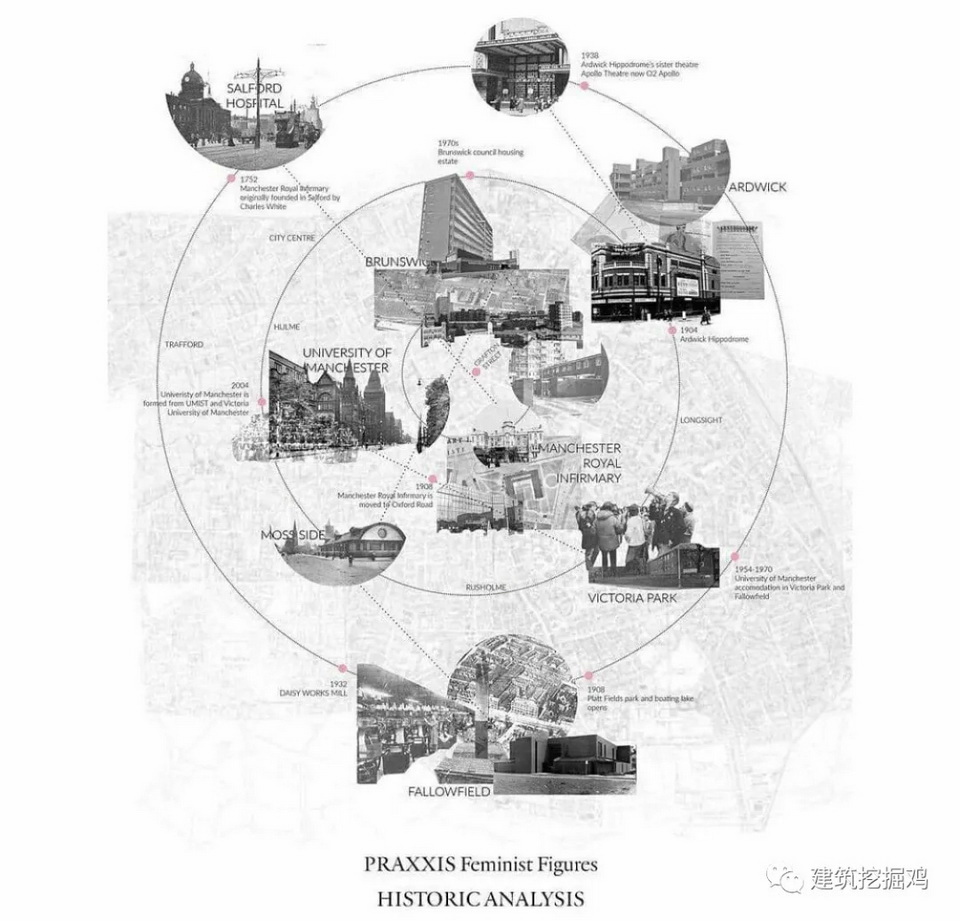

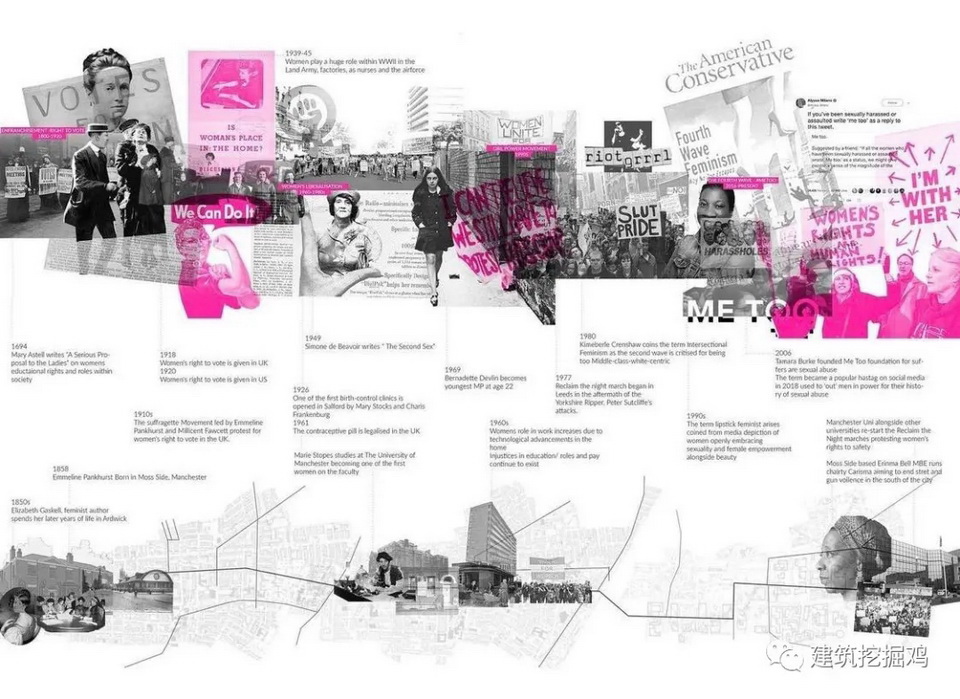

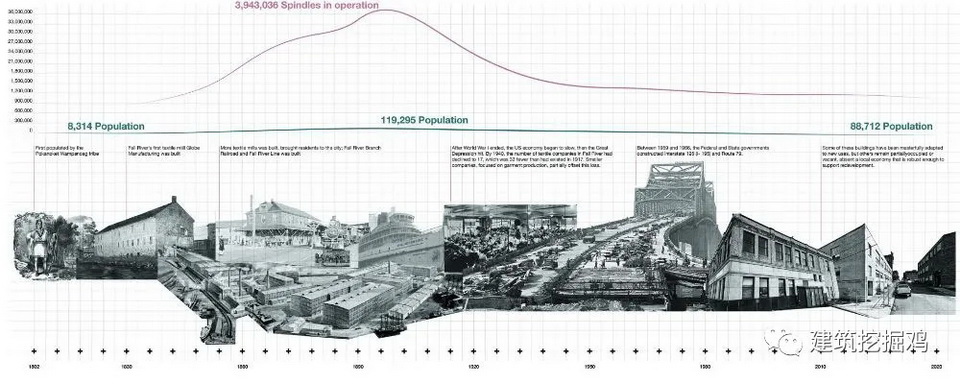

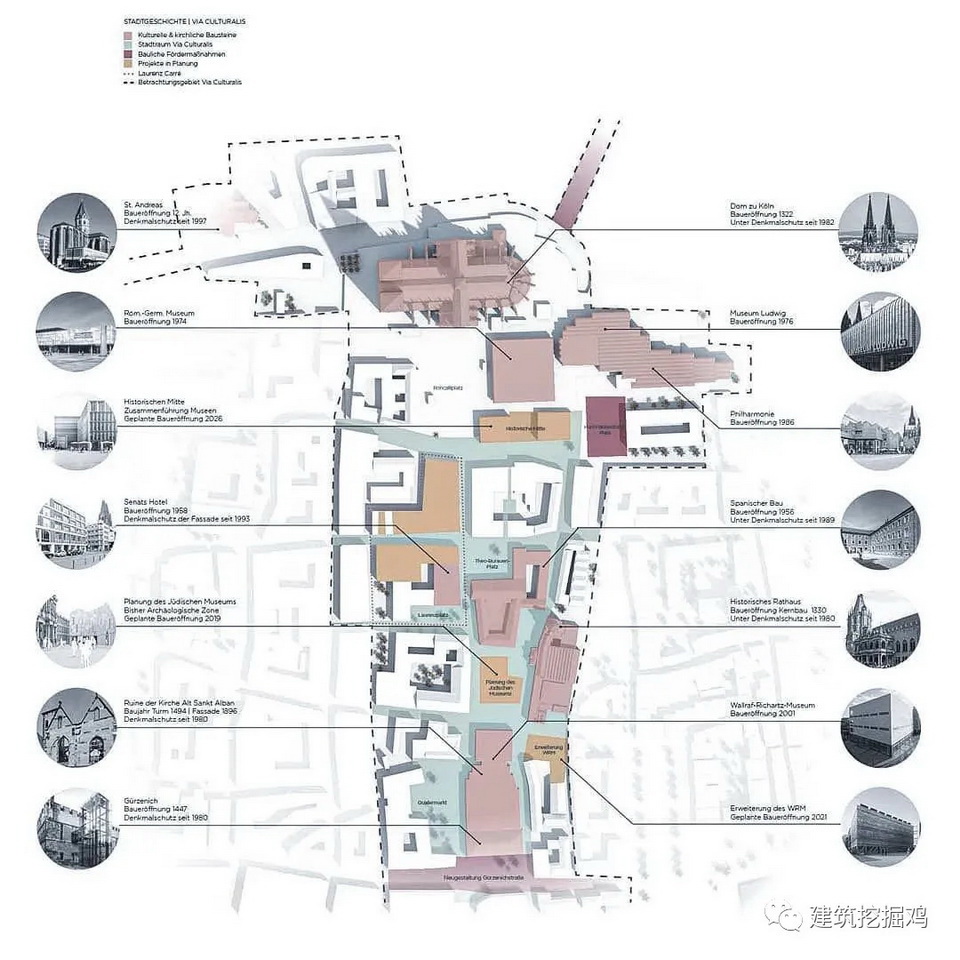

场地文化背景分析多用于一些有特色的场地，例如一些名胜古迹，或是有传统习俗或是经历过某些大事件的地方。通过文化背景分析我们可以提取出历史建筑特色或是当地特有的建筑语言等信息。这类分析的图面多用拼贴进行表达，通过时间轴或是与场地位置结合，让读者快速了解场地的发展脉络以及特色。

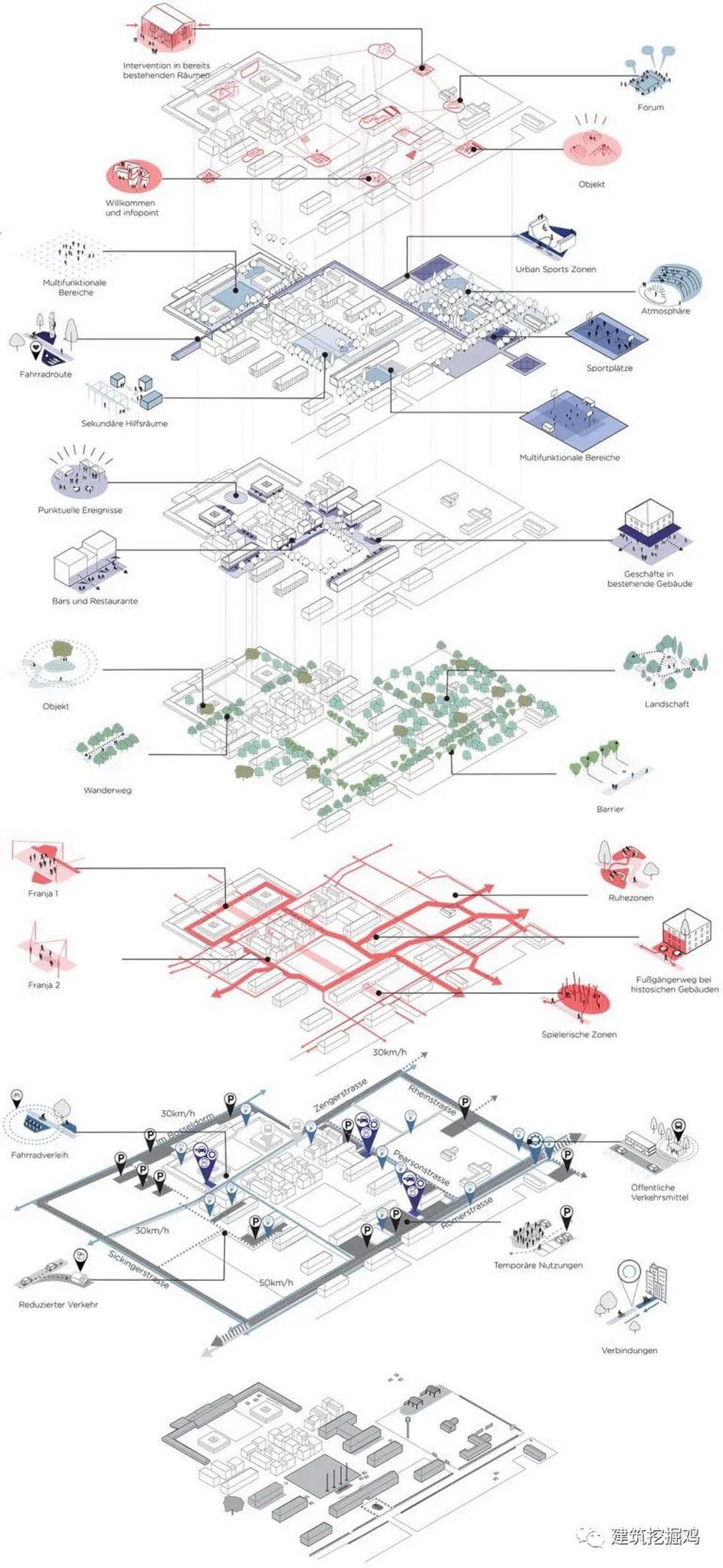

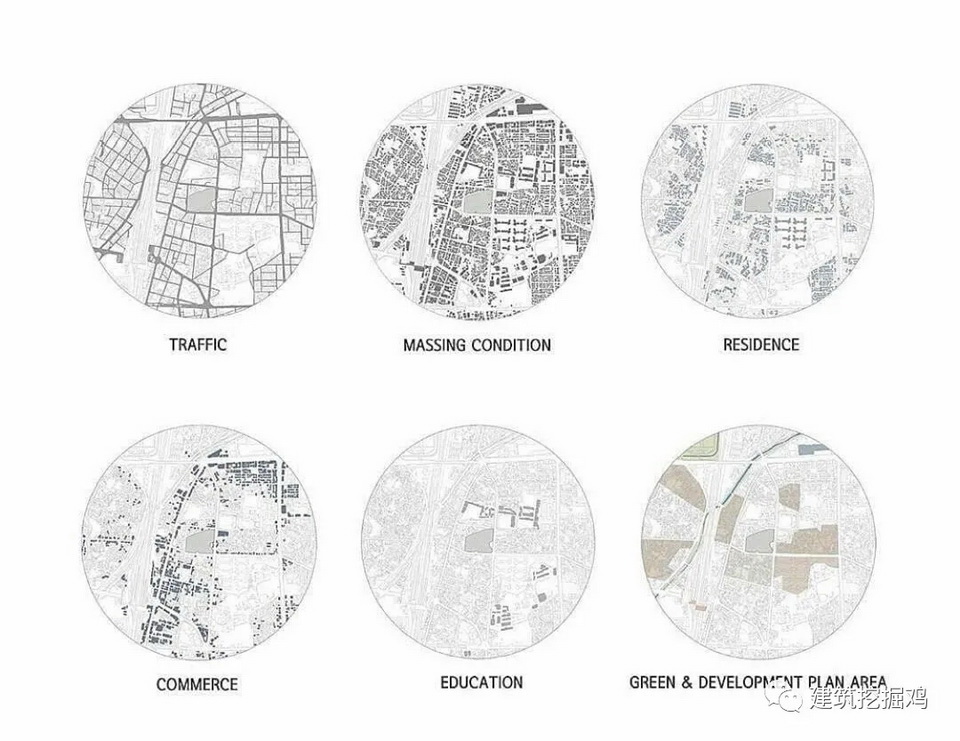

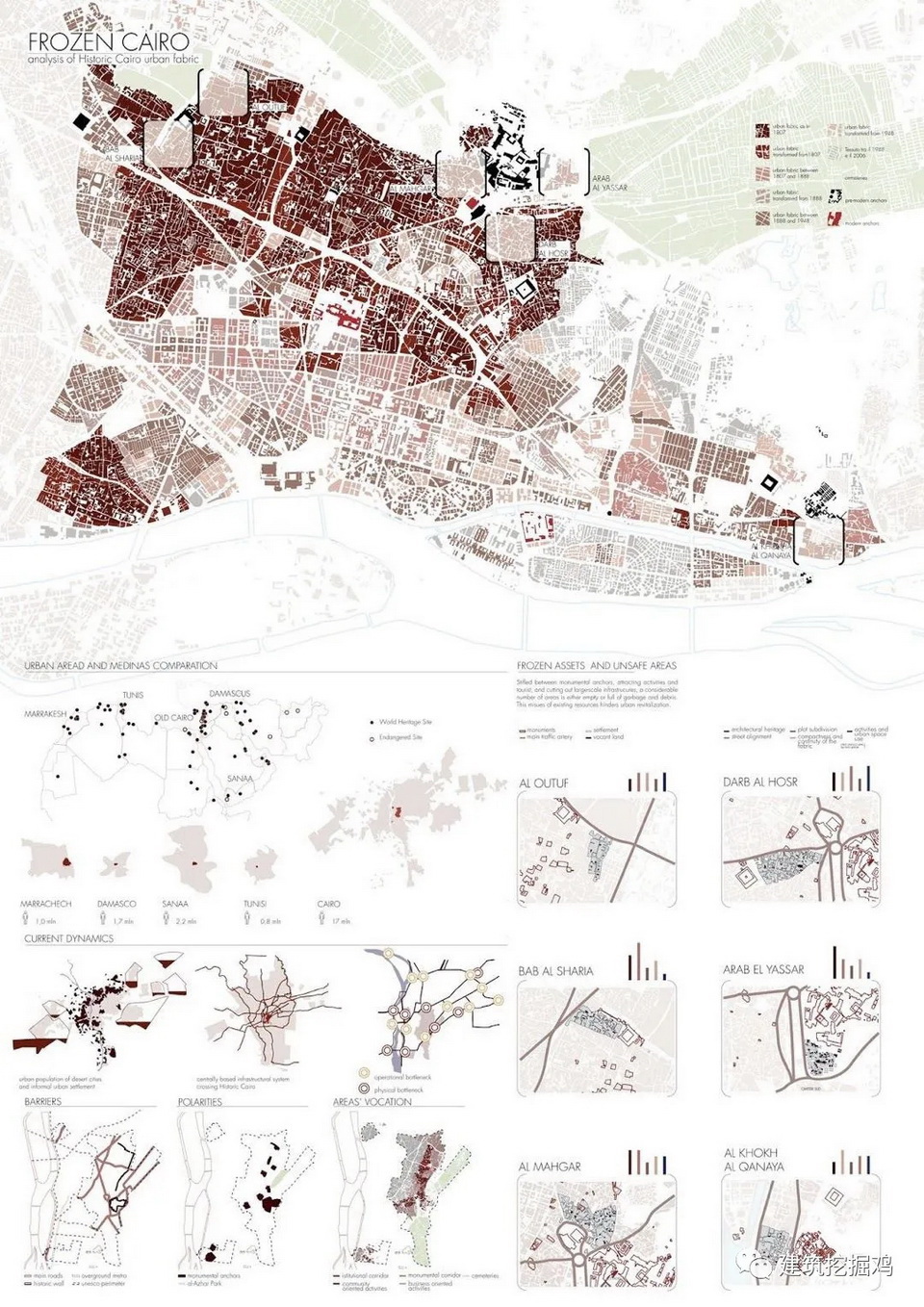

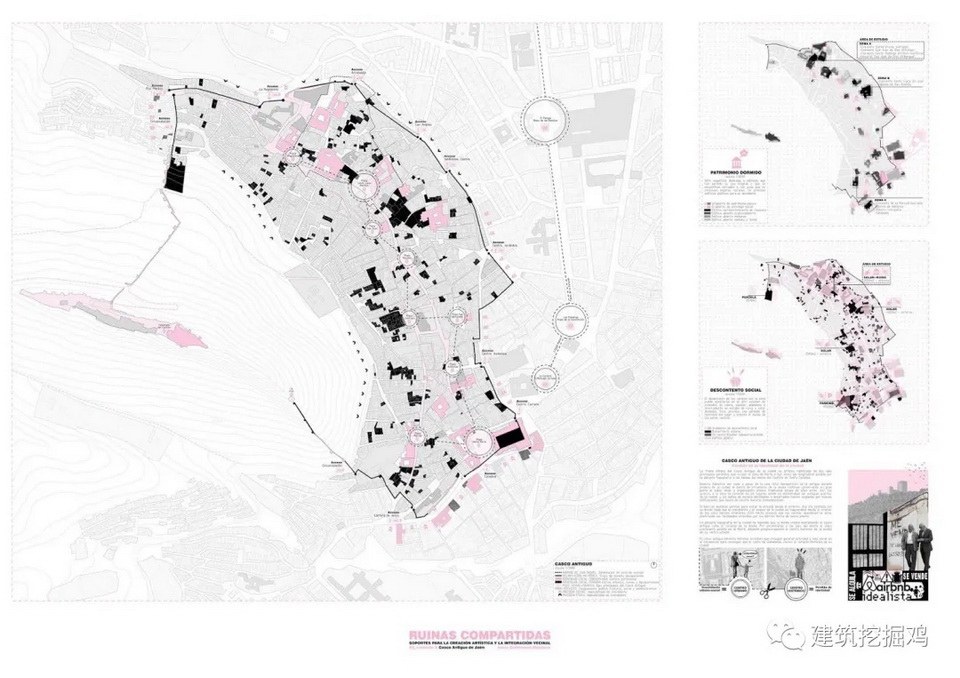

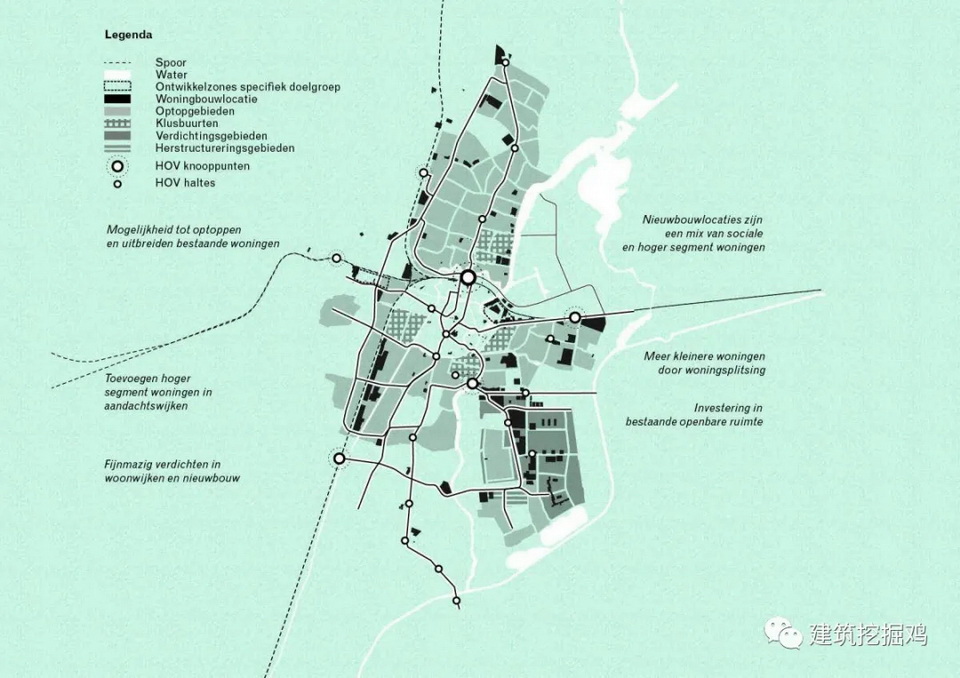

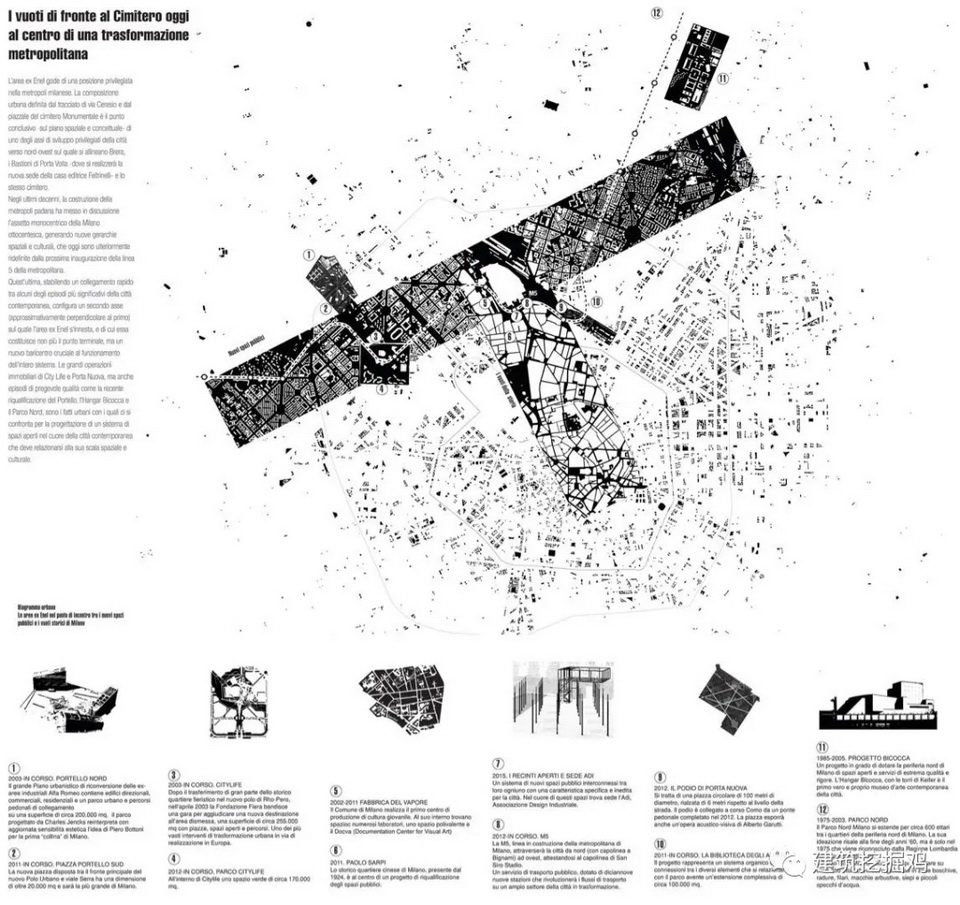

场地肌理分析多用于大型城市设计，通常是指城市实体或城市空间在二维状态呈现出的规律形状特征。场地肌理我们可以分析场地周边建筑形态，材质，也可以分析建筑年代或是周边建筑高度和密度。同样我们也可以通过肌理图去分析场地内的交通流线，绿化情况，建筑面积以及水系等。

也可以将不同的肌理做成组图的形式展示。

尝试把它们纵向排布效果也很不错。

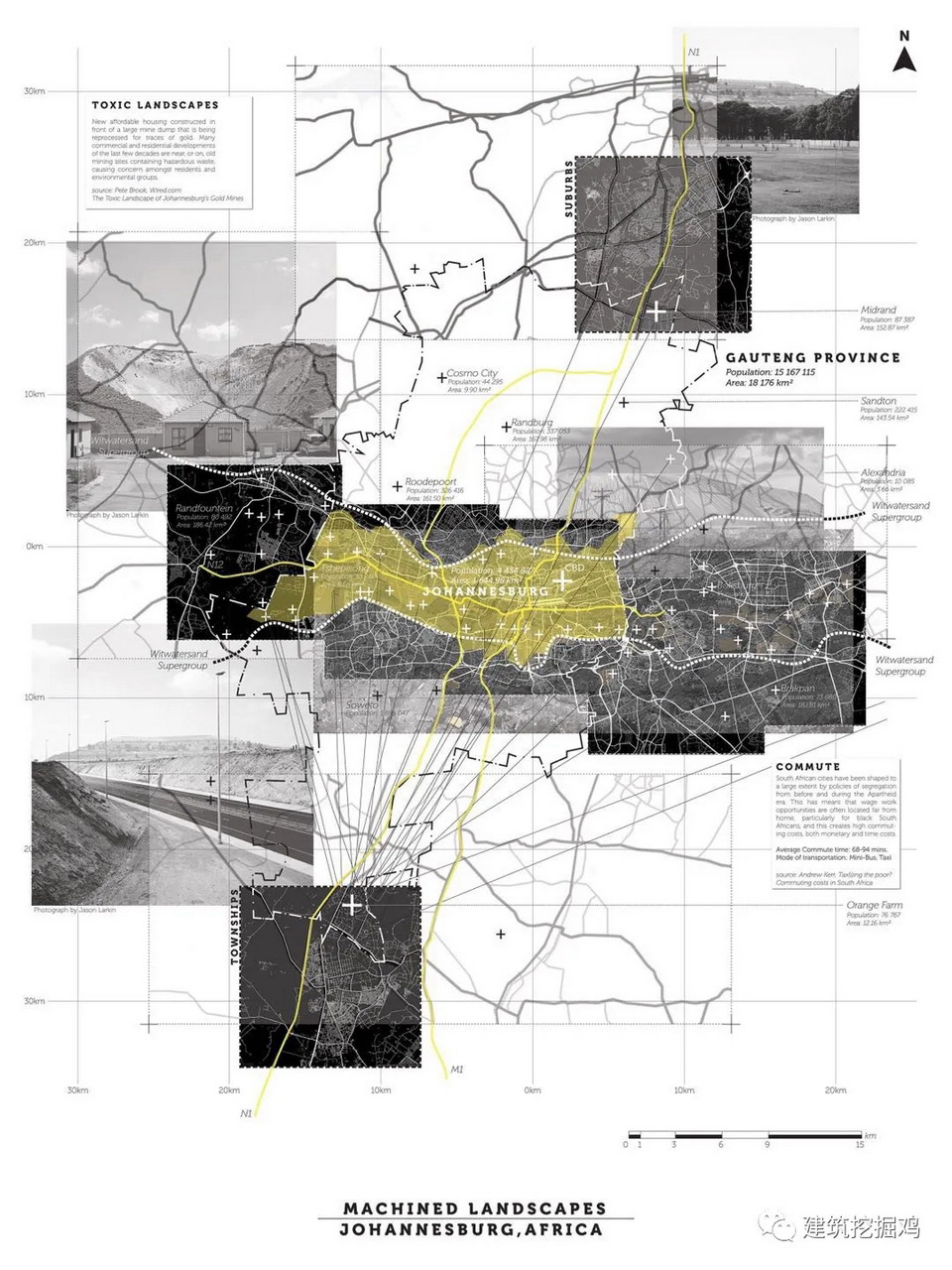

场地优劣条件分析大概是最直接影响到设计策略的分析了，因为我们很容易发现场地内的弊端并且针对这些弊端制定出相应的解决方案。这种分析可以通过卫星图或实拍图展示，相对来讲更加直观具体，可信度更高。

也可以以自问自答讲故事的方式列出图表

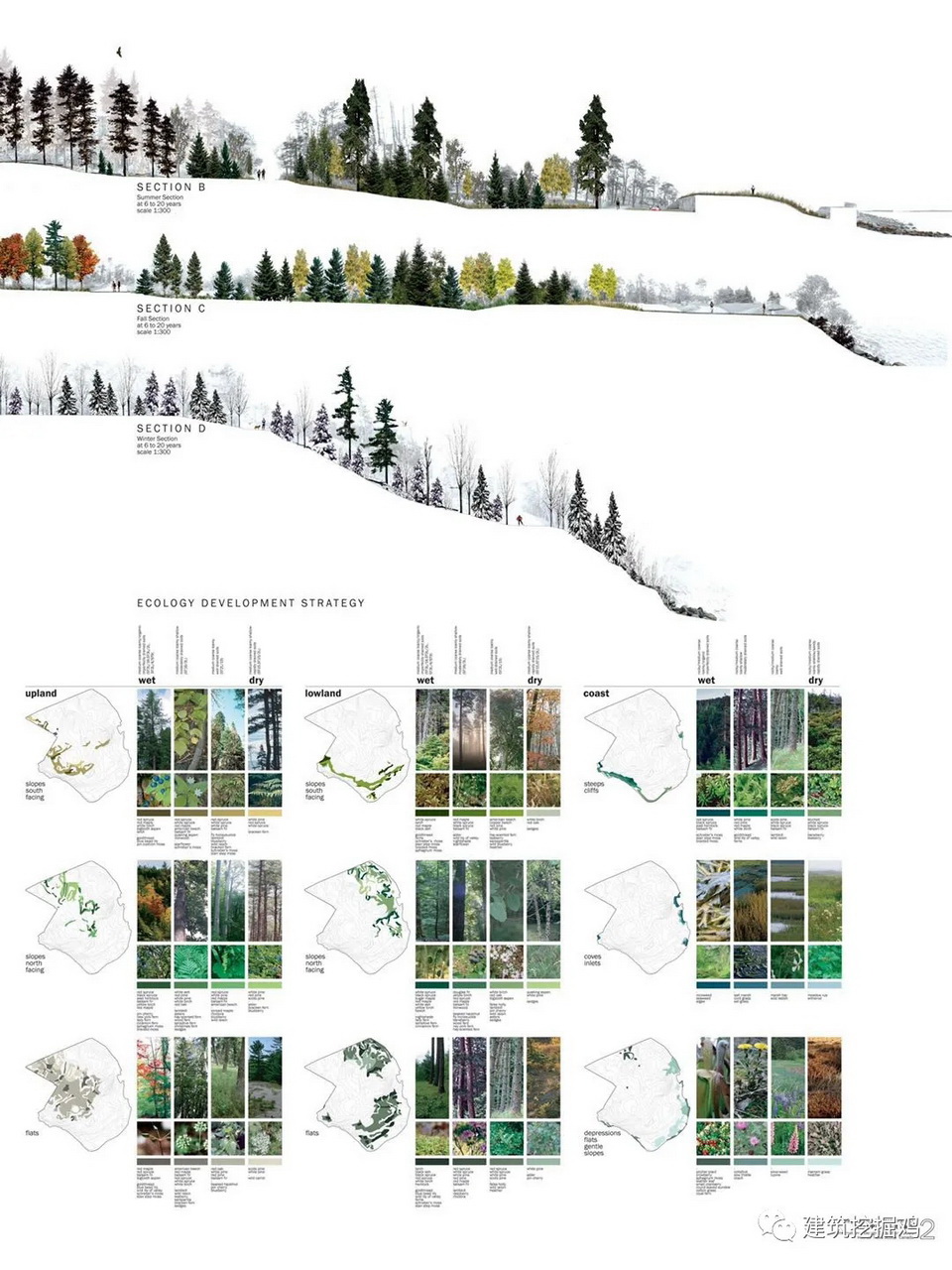

自然景观分析多用于景观设计或是对场地生态环境要求比较高的设计。景观分析我们可以分析植物，动物，水系，土壤等信息。

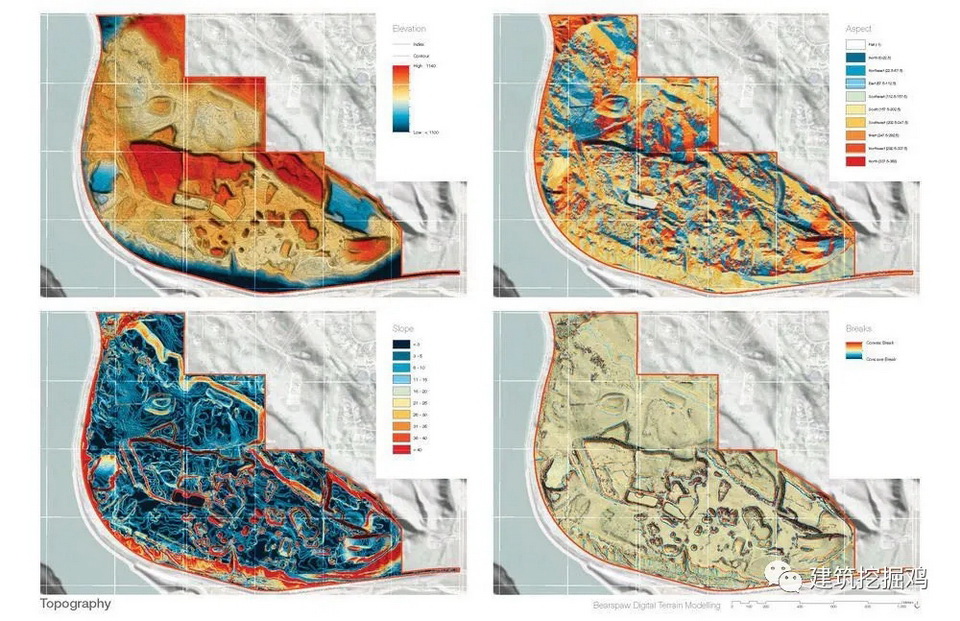

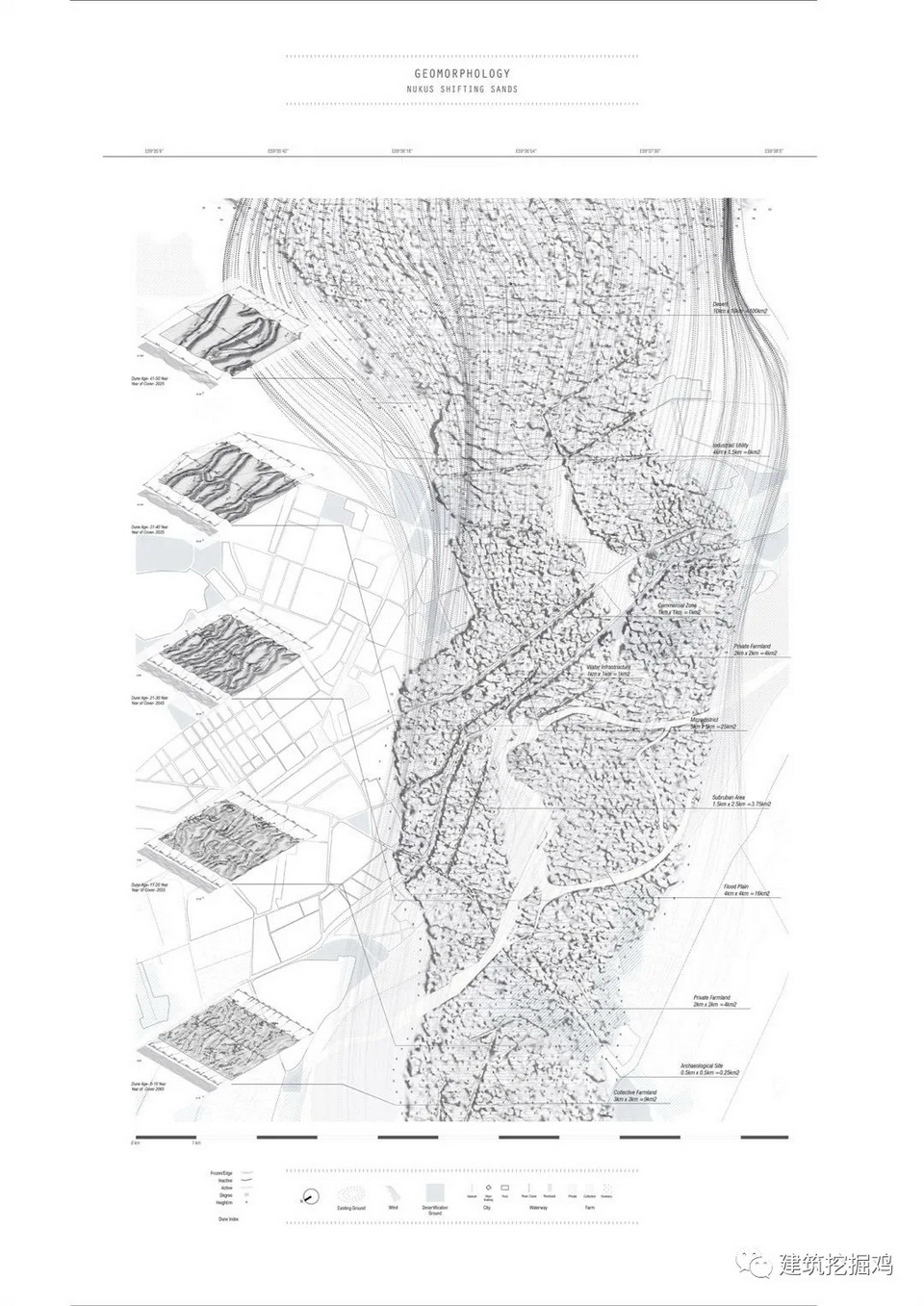

地势分析常用于场地高程比较特殊的地段，例如存在较大高差的地方、山脉、冰川，矿坑等。

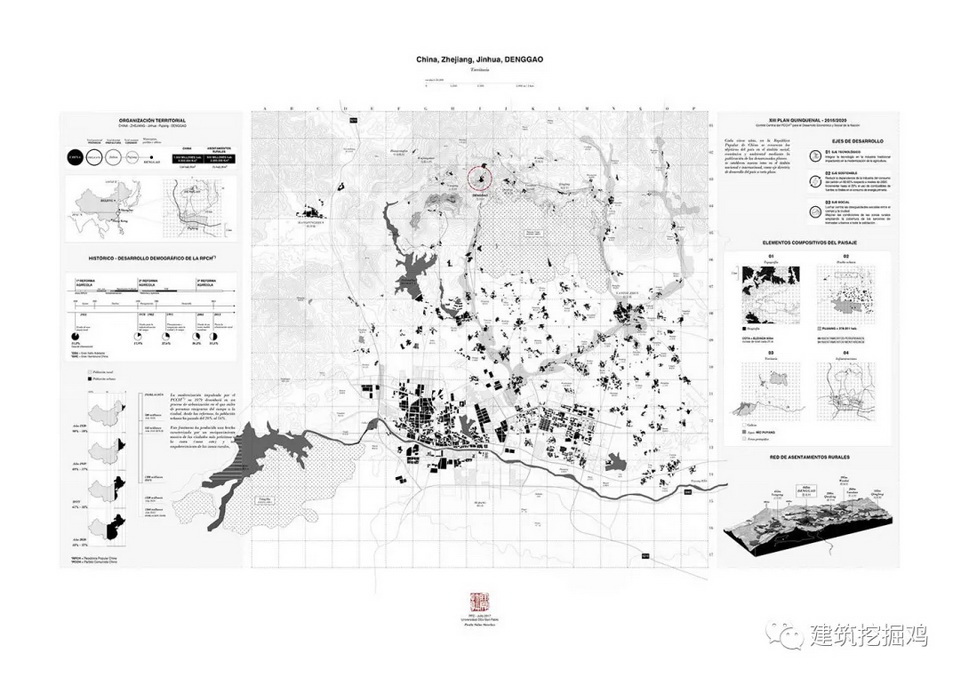

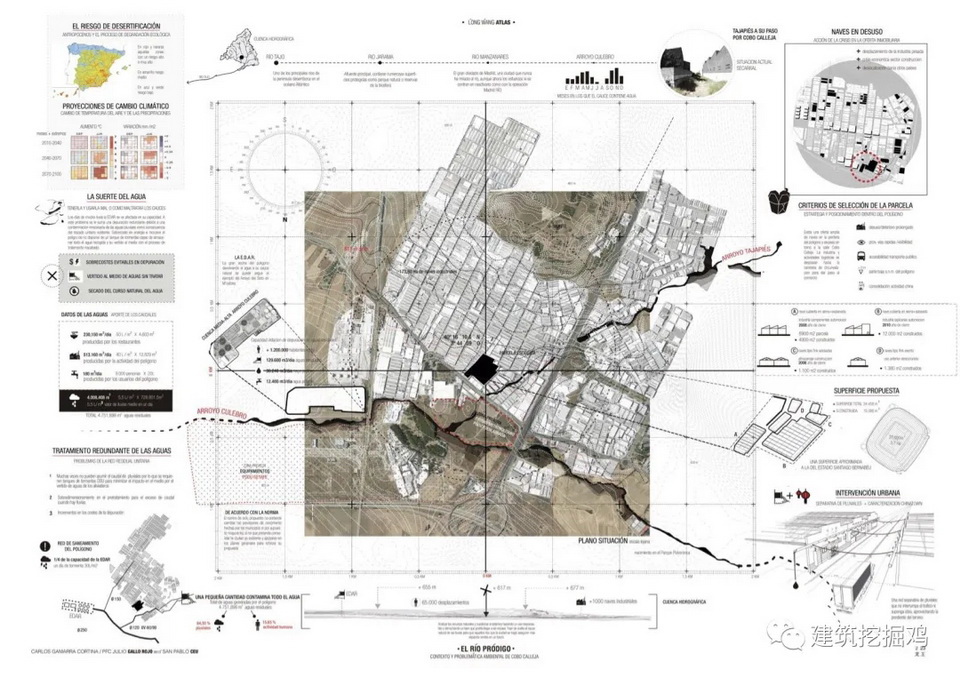

经过小编的叨逼叨，想必同学们对场地分析有了一定的了解，虽然说场地分析可以分为很多种类，但是我们也可以将不同的信息整合到一张图面上，使图面的信息量更大，可读性更高，在作品集这种有页数限制的文件里，复合性高的图纸一直很受欢迎。
