假期来到，又是大家充电的好时机了！众所周知，每一套图，想要打动老师打动观众，必须得有一张镇场子的图存在。通常，我们会选择一张大大的效果图，当然，仔细研究过的小伙伴也会发现，很多时候镇场子也会选择一张大剖面，效果图的教程我们已经出过不少了，所以，今天就给大家带来一期久违的剖面教学，现在学起来，开学就能显摆了~

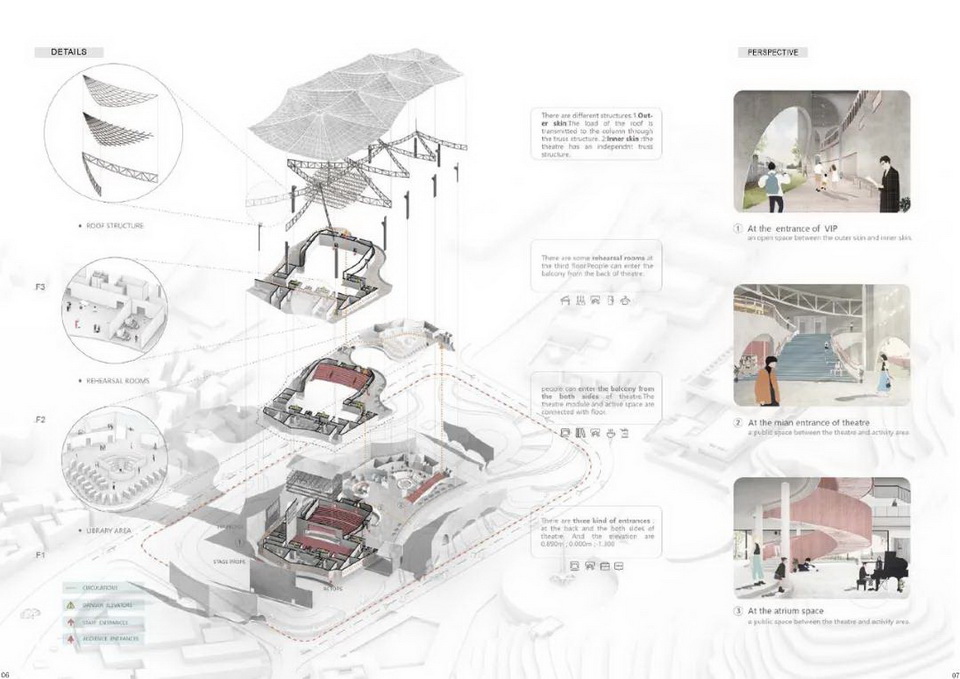

首先还是简单介绍一下方案：这是在校园的操场上建的一个文化艺术中心，包含剧院的功能。因为方案尺度较大，在一开始选择剖面的画法上就抛弃了剖轴侧的表现方式，采用扁平的线稿叠加模型剖面。又因为剧院模块有旋转，剖面采用了两次转折剖，这样能表达出剧院的结构剖面，它是这张图的表现重点。

OK，那话不多说，我们开始正式的教程吧~

PART 1

模型调整出图

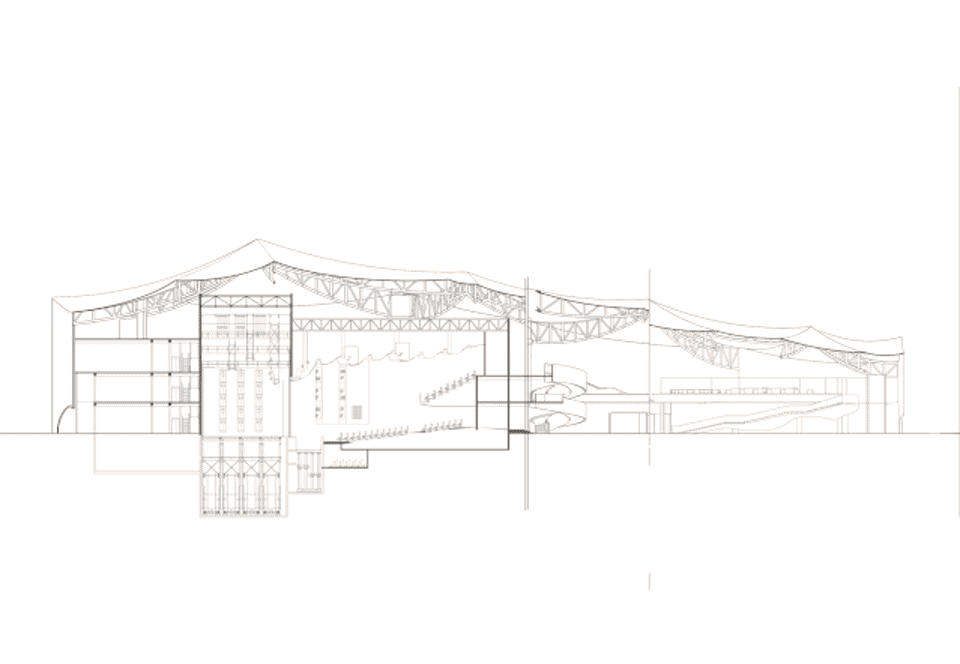

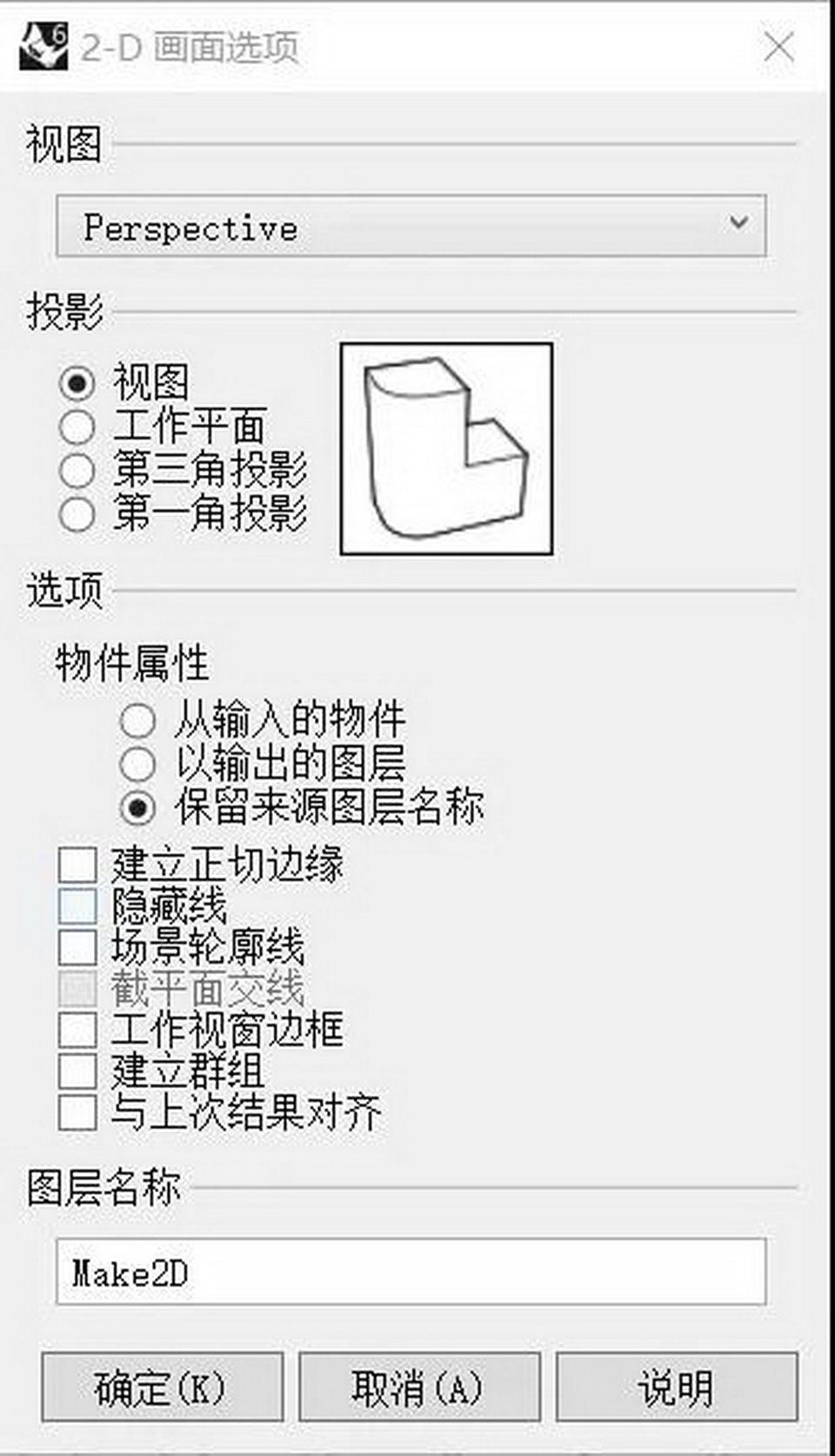

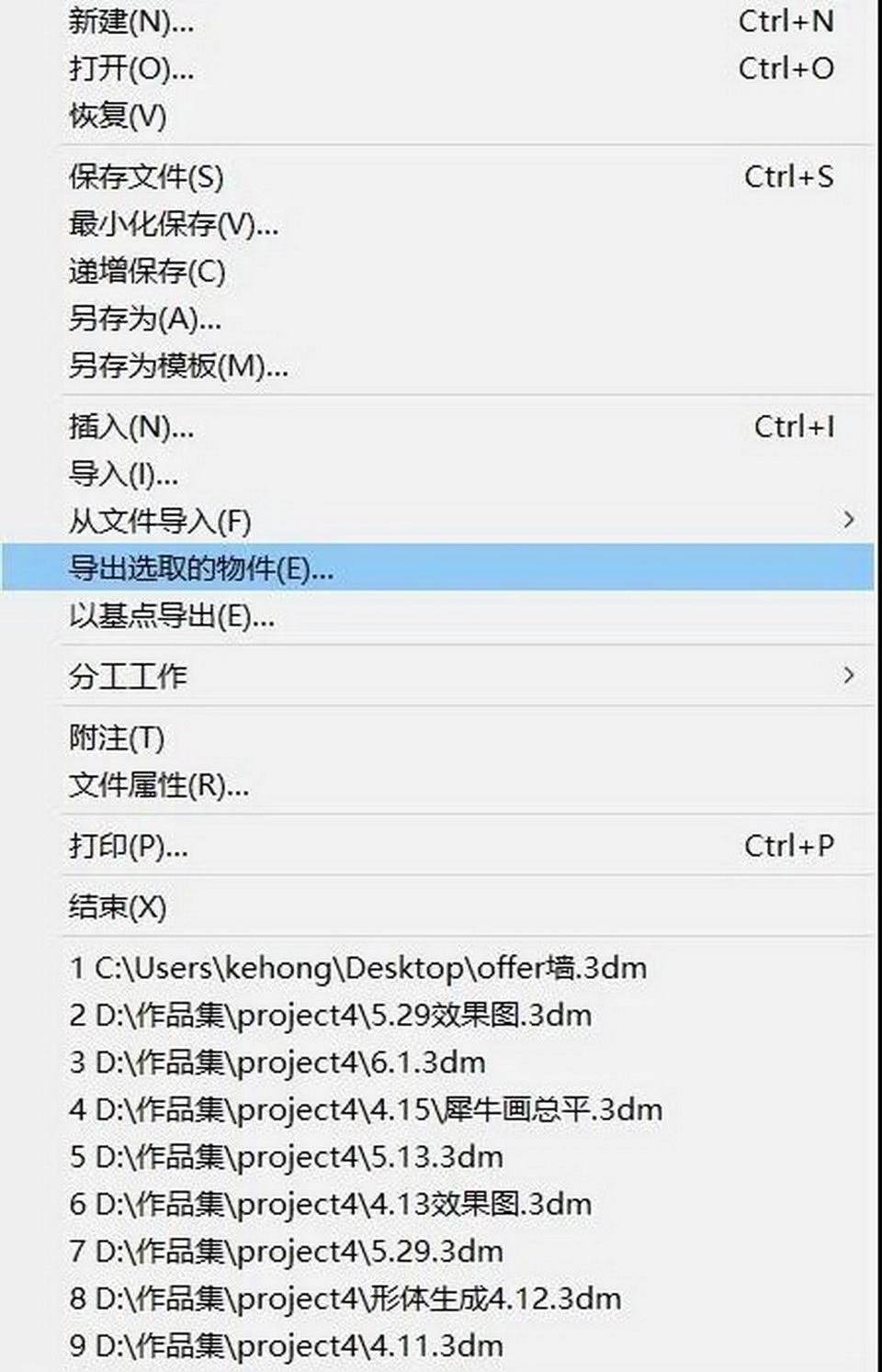

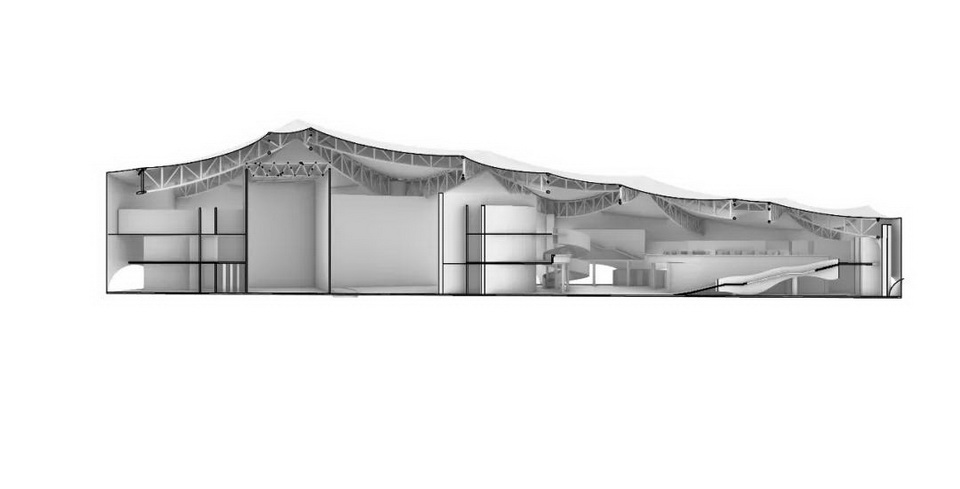

使用犀牛的ClippingPlane命令（建立一个矩形平面，通过旋转移动它的位置来剖切模型），建立一个剖切面，对要剖切的地方剖三次，使用make2d命令生成线稿，然后导出选取的物件为dwg格式，接着导入cad，然后把三张线稿以及剧院剖面的cad进行组合。成为一个完整的剖面线稿。因为不是剖轴侧，并且尺度较大，如果是一个小透视，还是需要阴影和AO来增加细节。这里不考虑极地模式（rhino6的一个显示模式叠为AO），也没用渲染来表现阴影等变化，这张图最重要的就是表达剧院模块与学生活动中心的剖面关系。

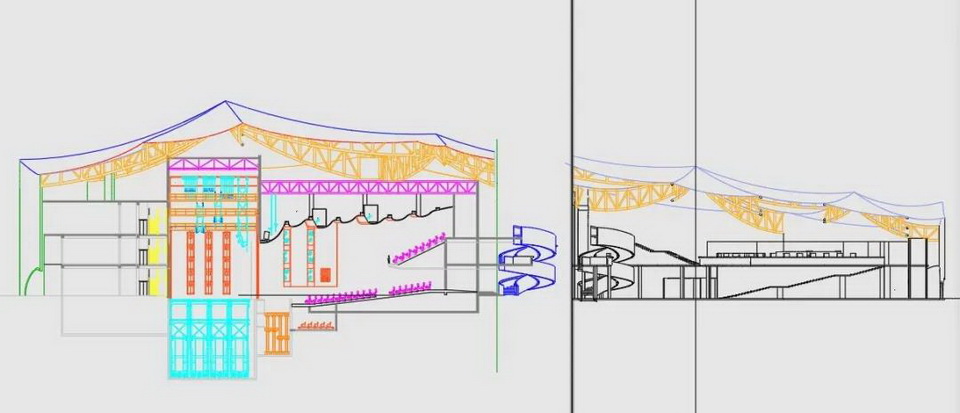

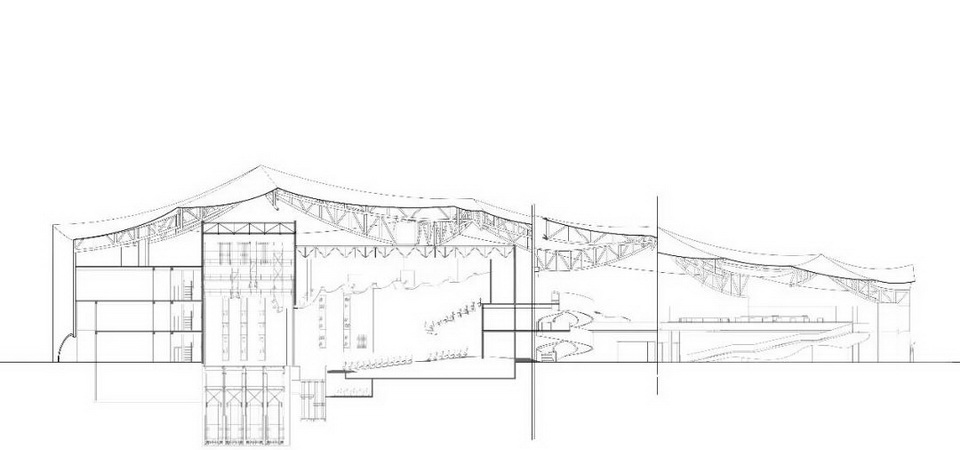

三个部分的cad组合示意，注意导图的时候给剖段线给厚一点的线型。

PART 2

建筑处理

准备好底稿之后，我们就要进入建筑处理的部分。这部分的工作主要是处理建筑内部空间，用到的技法以拼贴为主，辅助一些光影的处理。

在材料的选择上以木纹和轮凝土饰面为主。

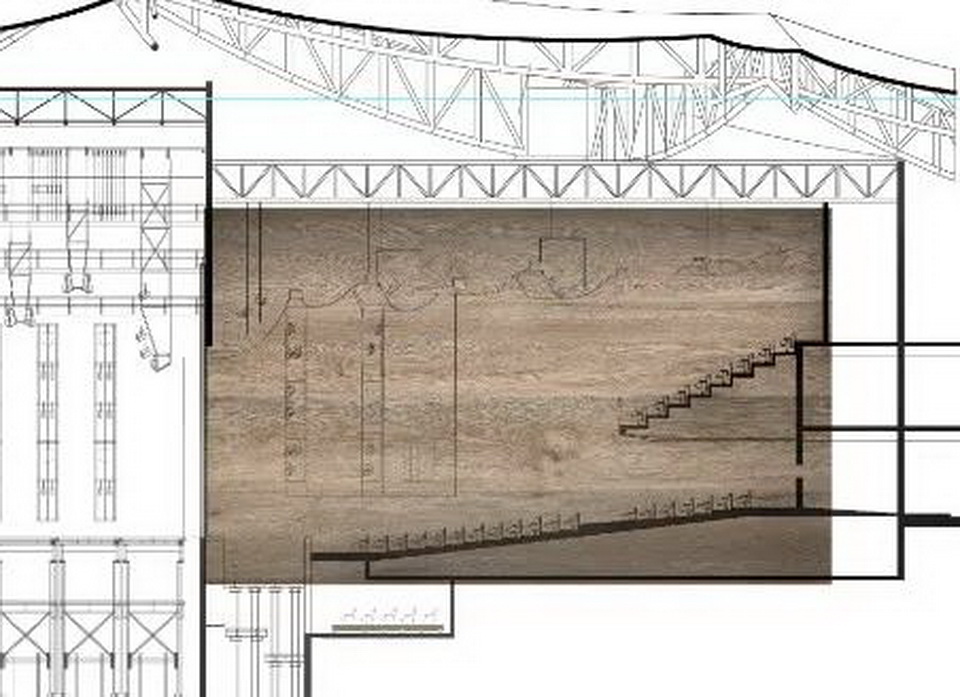

拼贴的技巧就不用介绍了吧，给材质添加蒙就可以赋予上去了。这里给大家几个重点步骤的提示。

1.把材质调整到正确位置

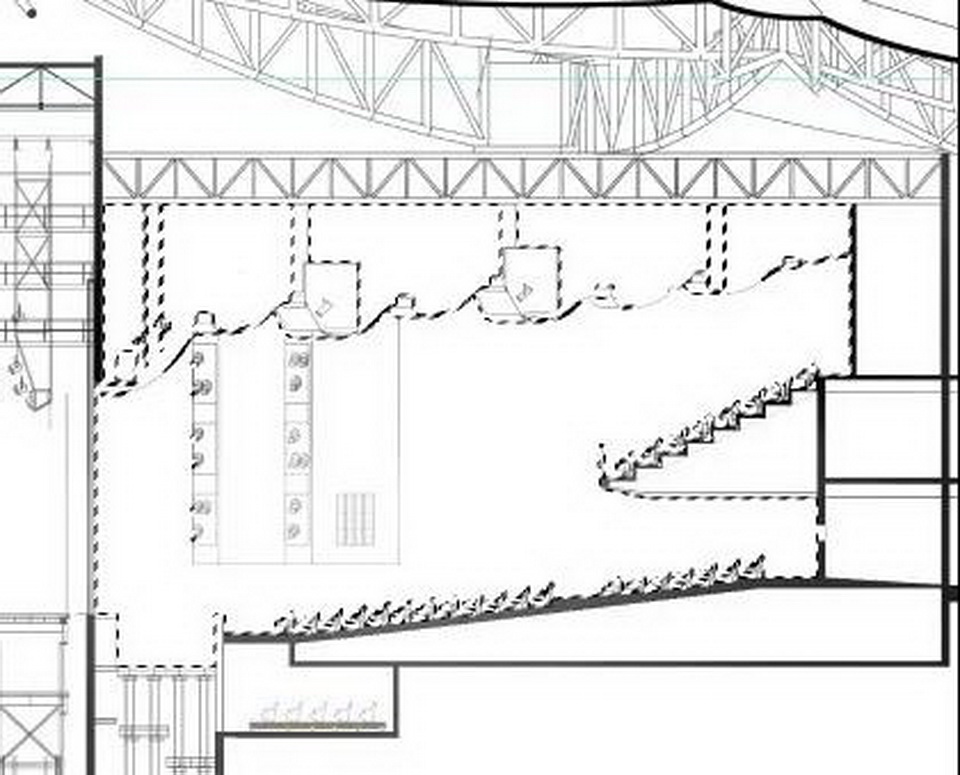

2.魔棒在线稿图层上选择所要的选区(注意打钩“连续”)

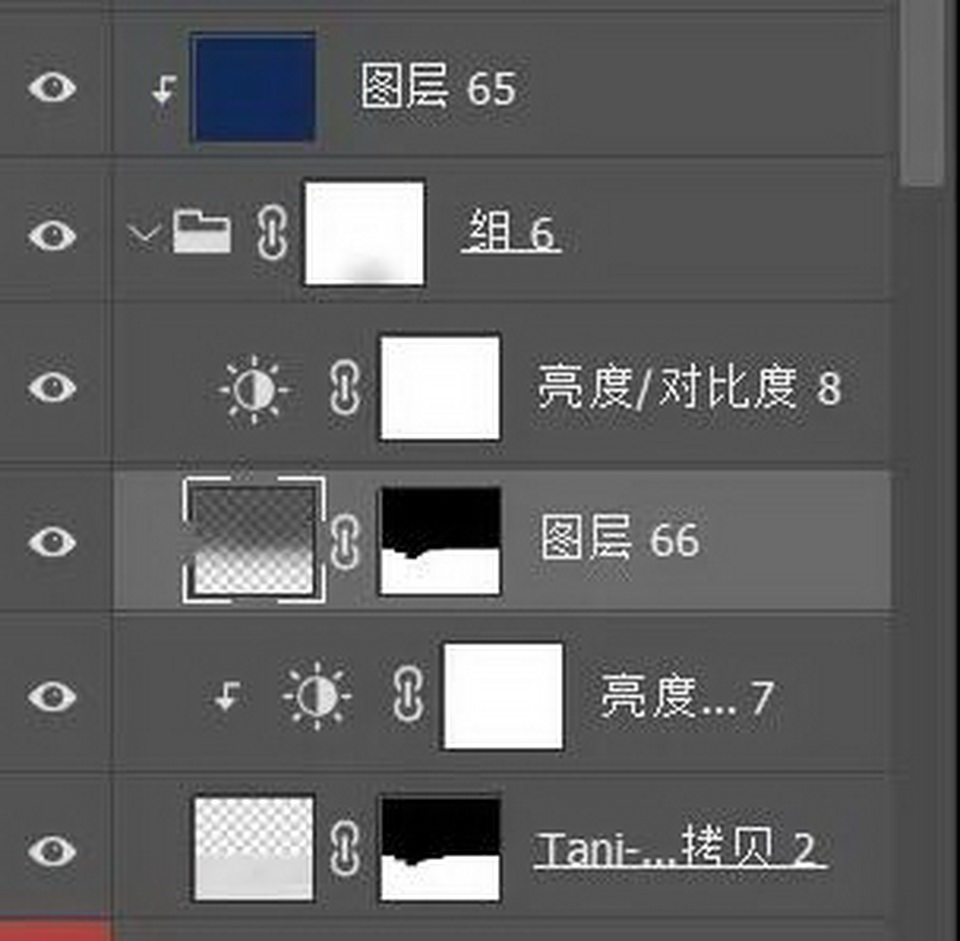

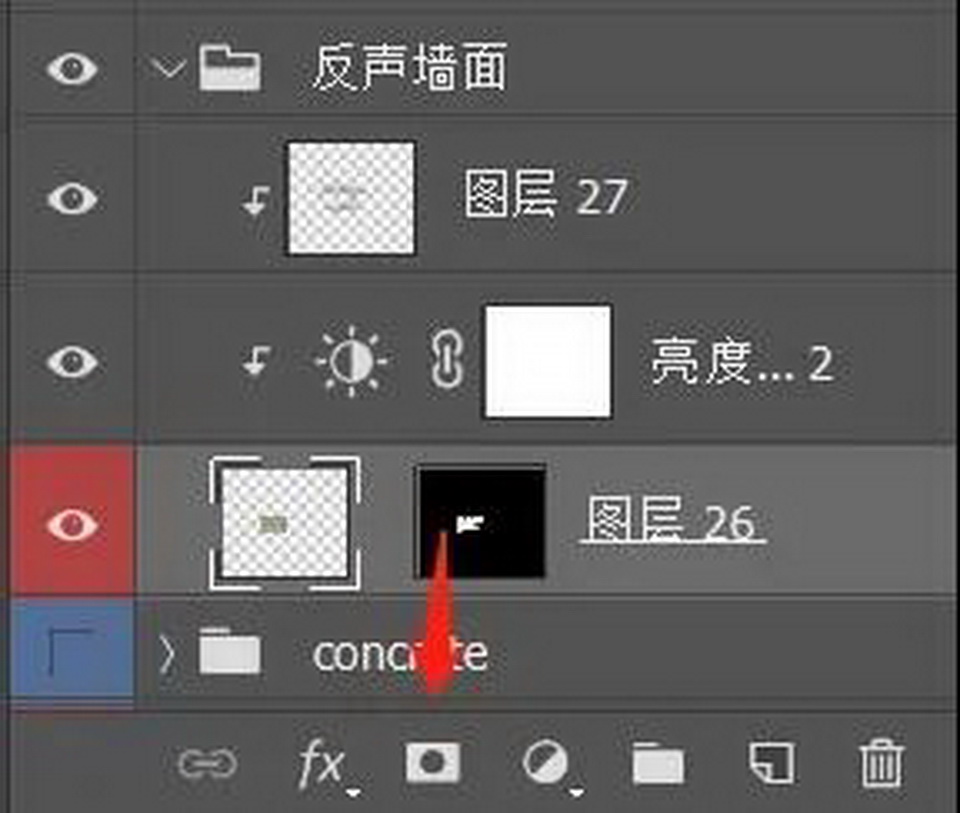

3.给材质图层添加蒙版

在赋予完材质之后，我们可以手动加些阴影增加层次，先新建一个图层，用柔边圆笔刷在选定区域（上图步骤二）内刷黑色阴影，图上的旋转楼梯那一块就是要耐心的刻画。这样就有一个专门的阴影图层。

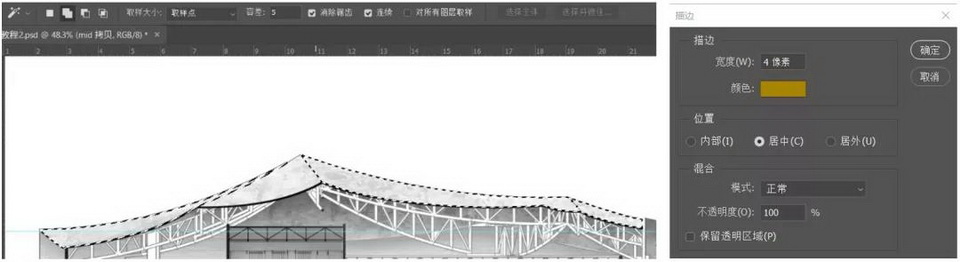

用线稿的图层复制、配合蒙版，来完善图纸的线稿表现。给大家一个小tips：选区描边的功能常常用来作为一个描边图层哦，这张图的屋顶轮廓就是这样处理的。

1. 选好选区，新建图层，使用编辑-描边——这种方式不可逆；

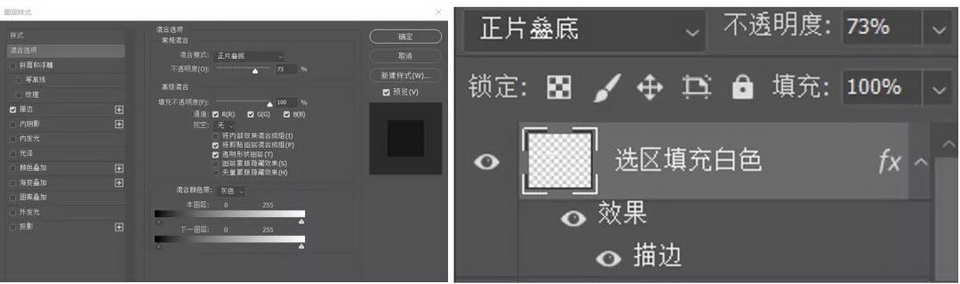

2. 选好选区，新建图层，填充白色（alt+delete或油漆桶），双击进去设置描边，然后对图层正片叠底（扣白留黑），这种可逆可修改。

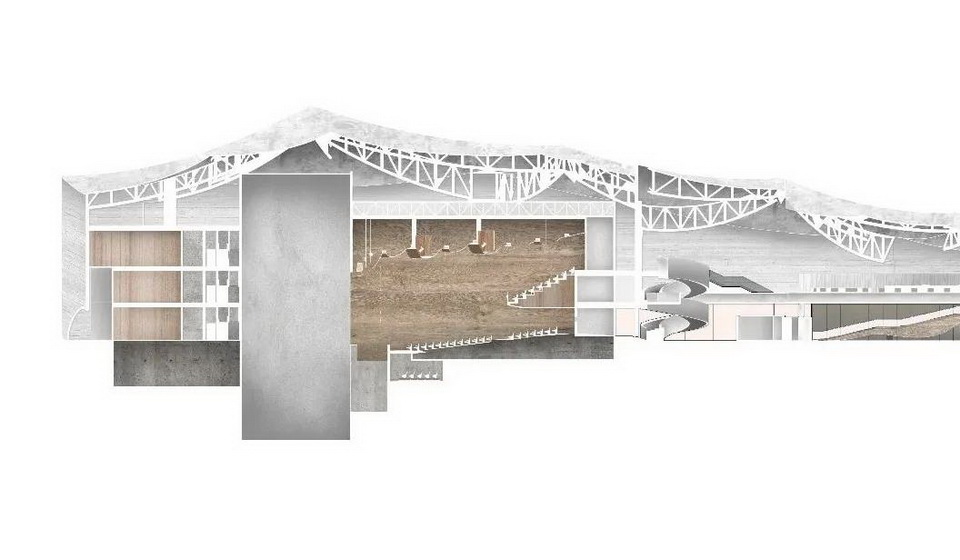

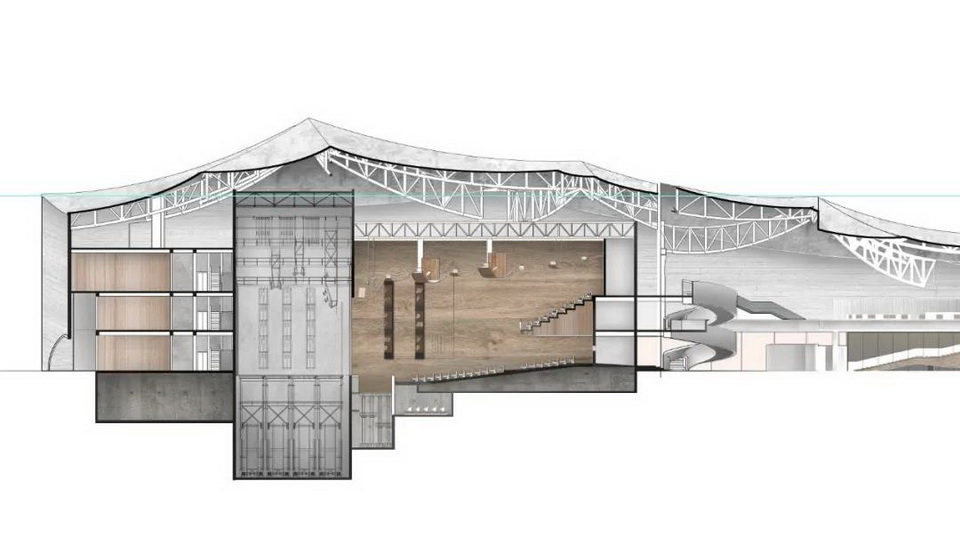

到这里我们的建筑处理就基本完成了。

PART 3

环境处理

这部分我们要进行整体环境的处理和内部环境的提升，给我们的建筑一个大背景和内部空间的优化。

首先我们需要思考整张图的风格，在此基础上确定我们背景的用色和质感的处理。在配色的选择上，尽量和谐统一。考虑到项目的特点，为了符合校园生活的活力特质，这套图纸给了一个清新淡雅的水彩风格。天空和山的搭配，云的大小、形式，透明度这些也是需要多次调整，从而达到和谐统一的效果。天空可以用减淡或加深工具来增加层次，用蒙版、笔刷、橡皮擦工具达到透明渐变的效果。

天空处理

这里可能会插入一些小调整。比如对线稿不够满意或者觉得有所欠缺的话，我们可以再行处理一下线稿，让背景和建筑能脱开。这里主要是加粗剖切线、地线。

另外，我们还需要在天空上叠上网格纹理，给天空增加配景。

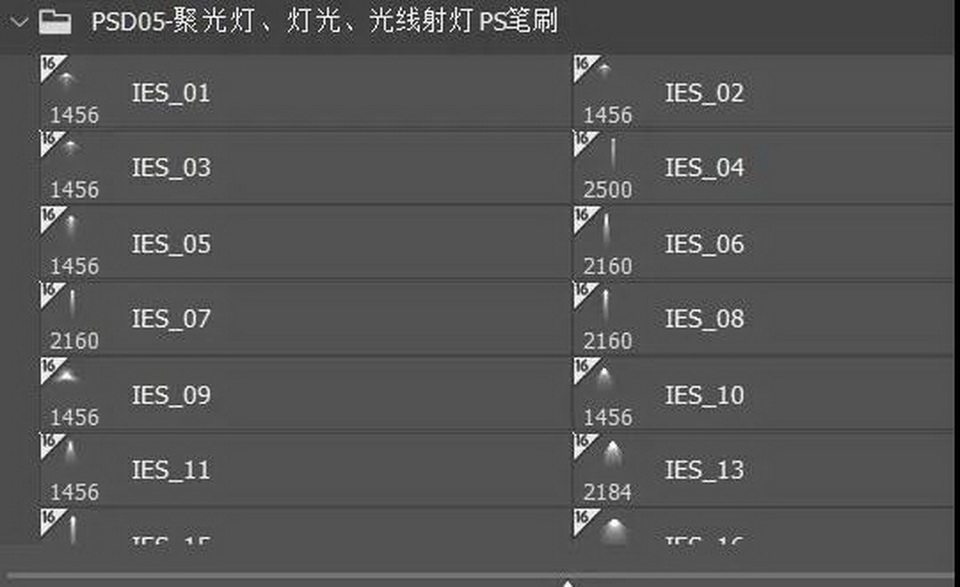

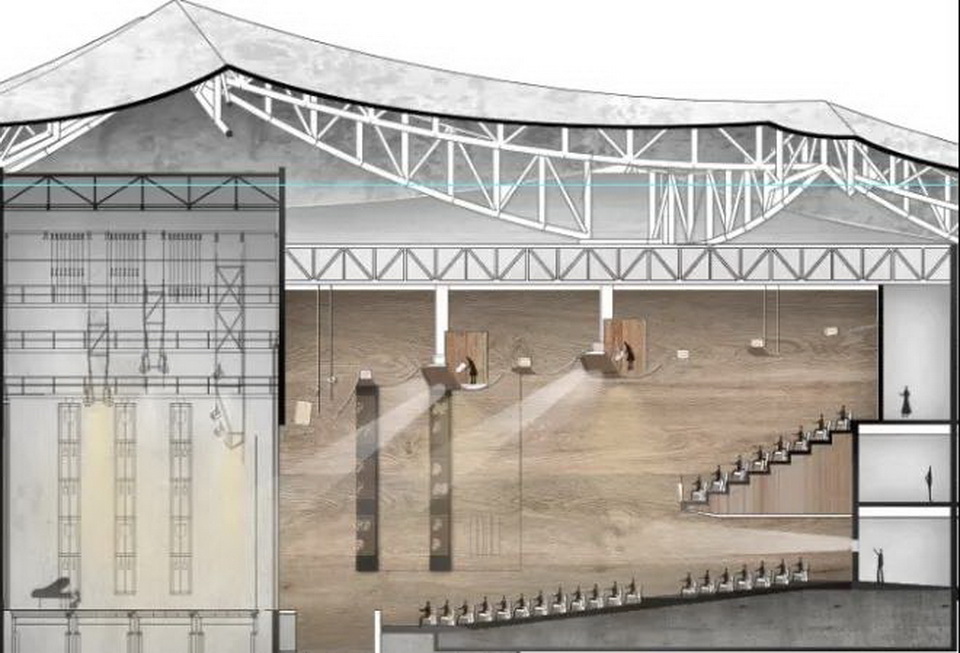

建筑内部也要进行灯光处理，灯光可以使用ps的灯光笔刷包。

打光这里想给大家说几句：射灯是用笔刷画，晕开的氛围使用柔边圆笔刷画。灯光的处理要配合建筑内部的场景，模拟剧场的感觉。这个就根据大家平时的经验来啦。

然后我们还需要给室内增加配景：跳舞的人，乐队，观众，在人物的选择上，从简，因为只需要体现功能和尺度。

这些步骤都完成之后，考虑我们整个图的排版，还需要在图面的底部，也就是地下的部分增加一些信息，比如一些小图，文字等。这就需要我们对地下部分再进行一些处理。

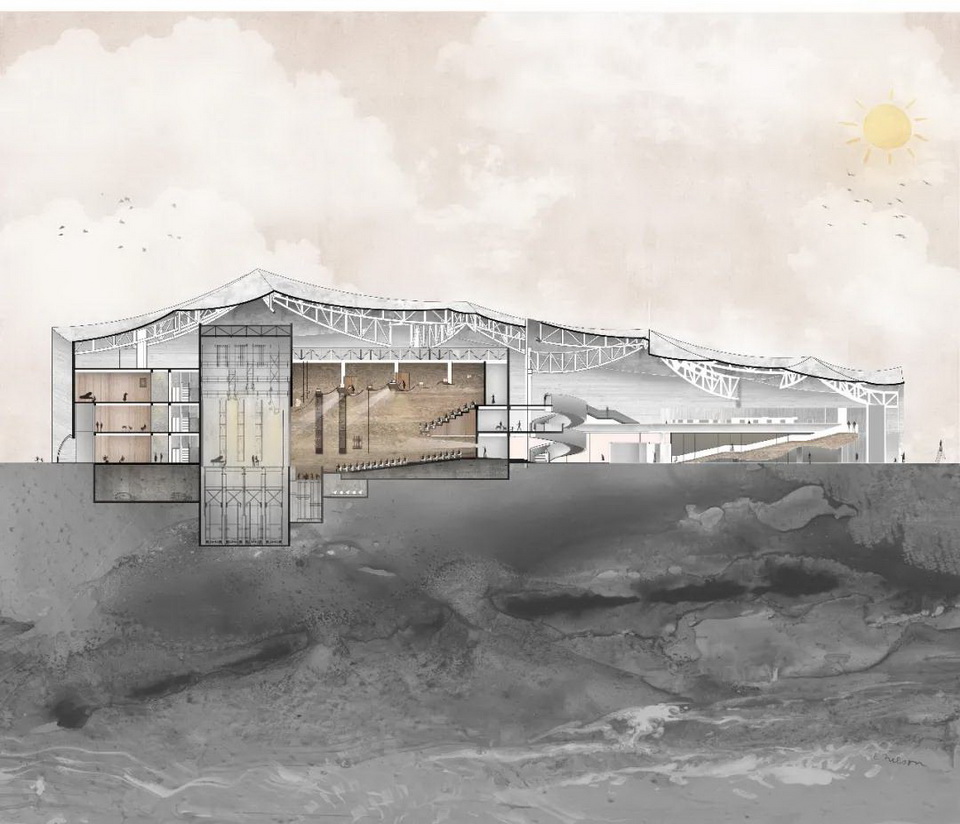

我们在上一张有纹理叠在底下的基础上进行二次调整（透过色彩填充的图层能轻微看到下面的纹理），为了后期叠上白色的分析和文字做铺垫，也让整个图沉下来。

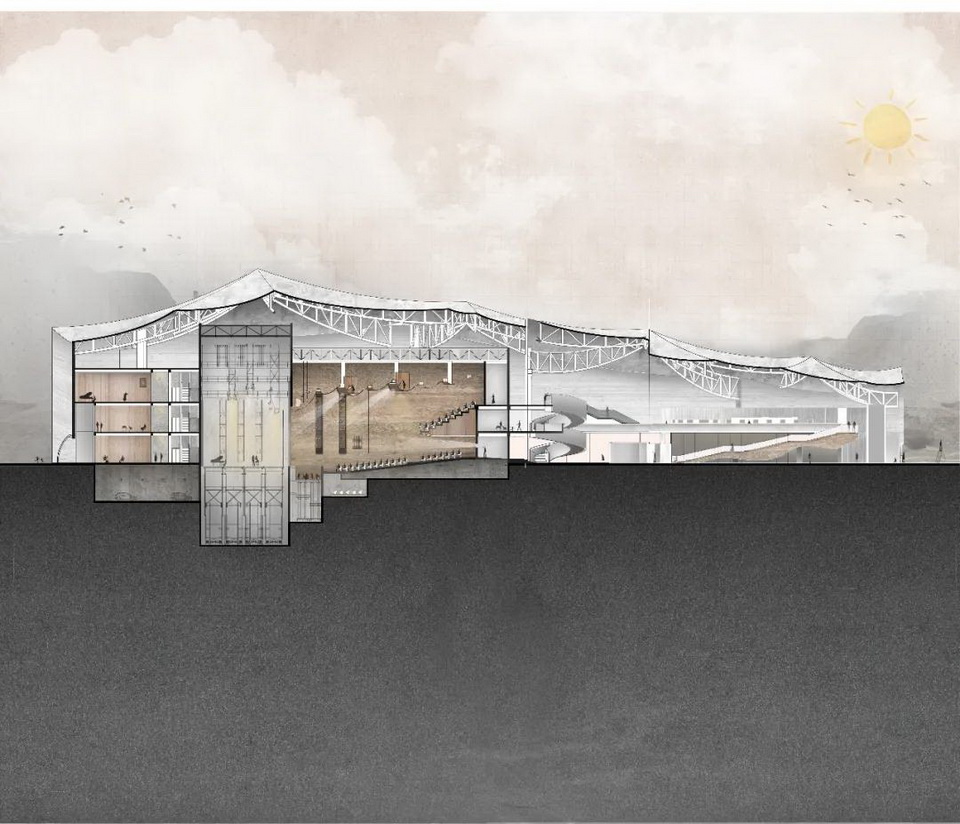

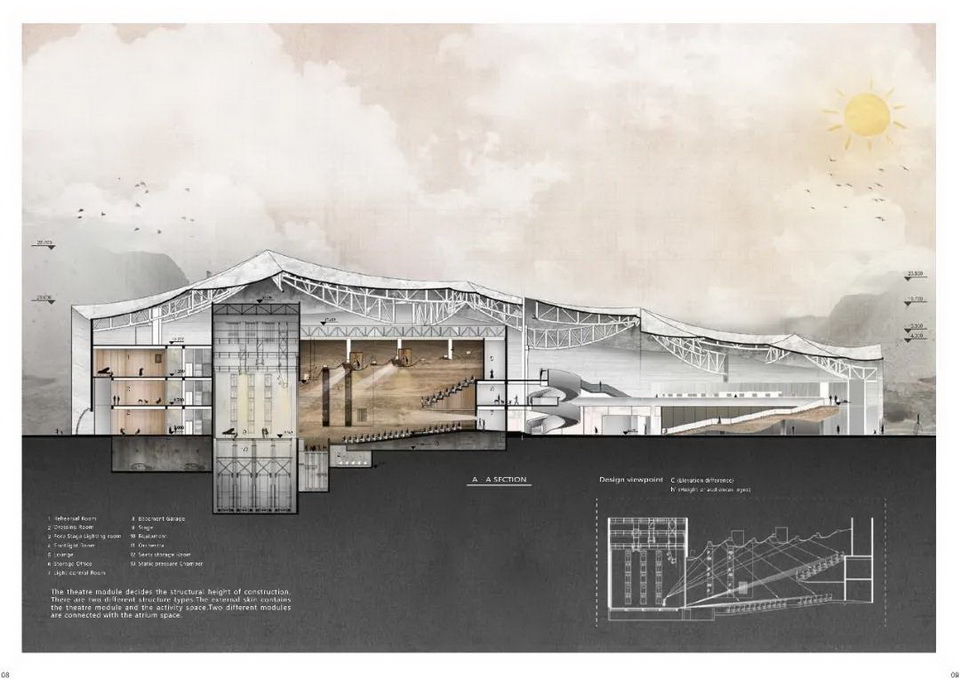

最后的最后，可以在天空用柔边圆笔刷手动p阳光晕染，然后使用ctrl+shift+alt+e---盖印图层命令，接着用ctrl+shift+a的camera row 命令调整对比度、色调等。黑色加重能让剧院的剖面模块深下去，地面沉下来，让图面更加和谐。最后叠加其他的线稿说明，就完成了。

OK，最后我们来小结一下，本期的教学内容是一张剖面表现的图纸，在模型导出的基础上做简单的室内拼贴处理，配合内外环境的打造，营造整体氛围。最后加入一些分析小图和文字信息，丰富图面内容。总的来说，这是一张很常规但同时效果也很突出的图纸，适合用于整套图纸中镇场子使用~想为自己充电的小伙伴学习起来吧~
