    教程丨单色线稿的漫画风表现，出彩！
    2020-05-20 11:01:371528浏览
    单色线稿，漫画风

    以下文章来源于LAC STUDIO ，作者佳佳/W 二七/E



     教程 | 素材 | 经验 | 干货 | 还有更多小秘密

    点击关注景观小学堂 | 成为更优秀的设计师


    本文转载自LAC丨ArchStudio




    HELLO小伙伴们，又到了和制图教室见面的时间。话接上期，还是同一个项目，做得出GH效果的数据图，同样还可以出漫画风表现。不信？我们直接开讲！（这可能是制图教室切入正题最快的一次了吧。hhh)



    STEP 1

    线稿准备


    因为存在大量的机械模型，导致模型过大，因此将整体模型分成3个部分进行导出，最后用PS并且拼合。下面以场景环境图为例，进行详细说明。

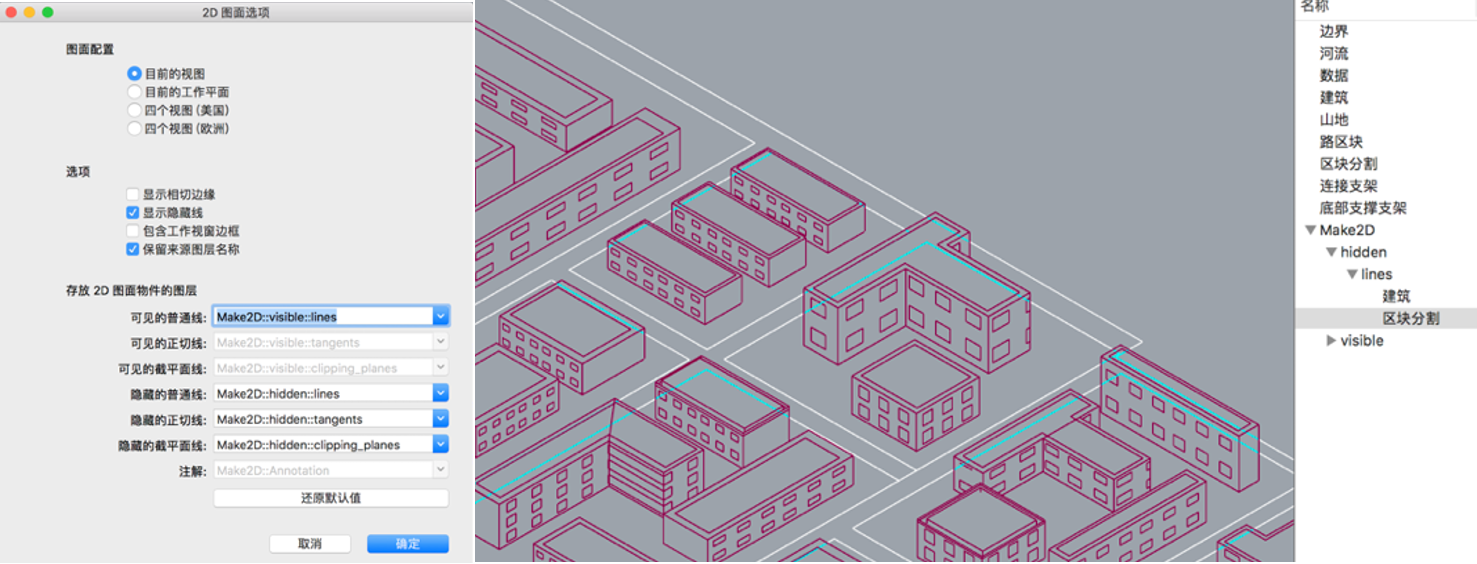

    1. 利用rhino的make 2D功能生成线稿



    可勾选隐藏线，生成的线在后期PS时可用作为填充时的辅助线。

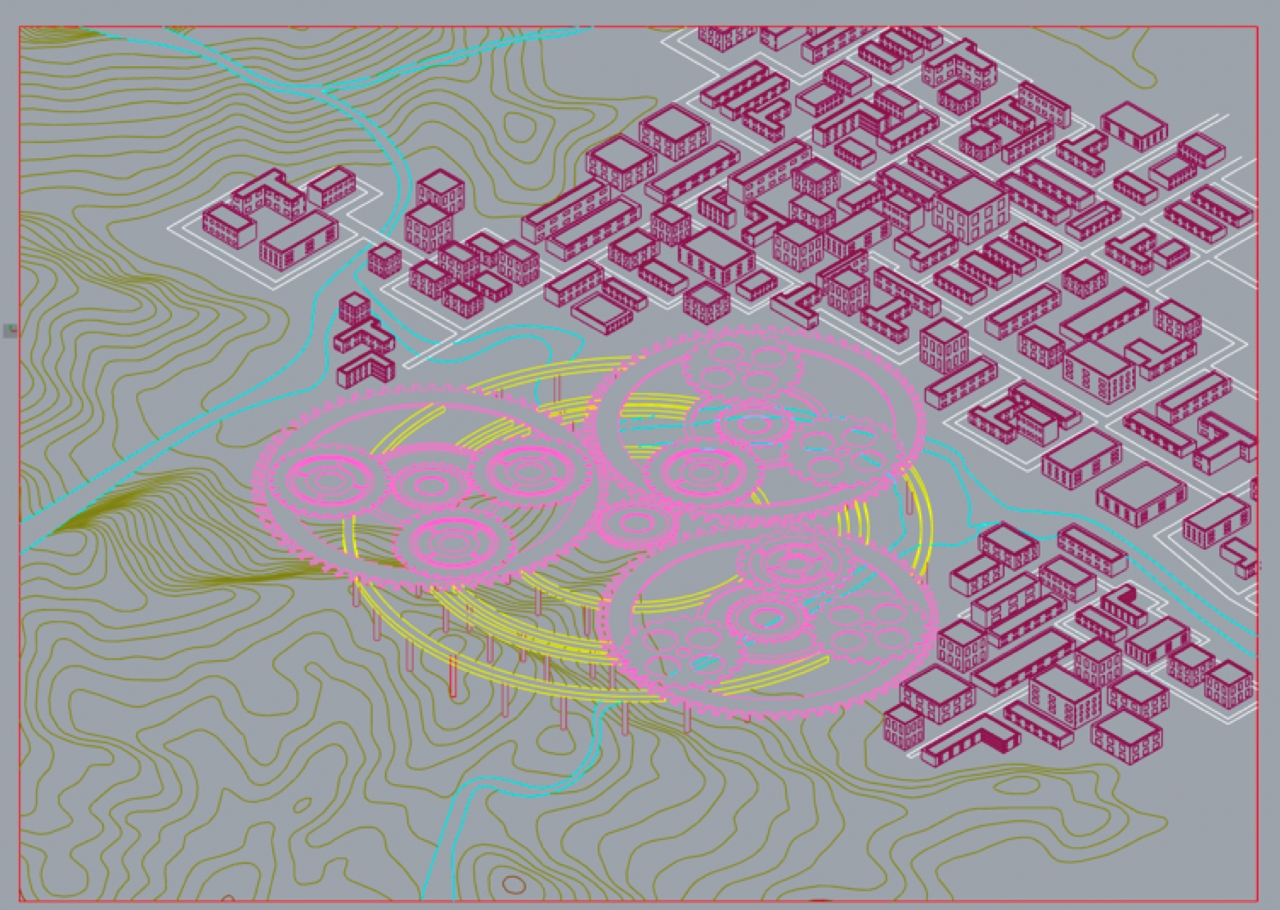

    回到TOP视图，得到一个分好层的2D线稿（模型千万记得前期要分层！！）选好最后出图的范围，在rhino中将没用的部分进行剪切。

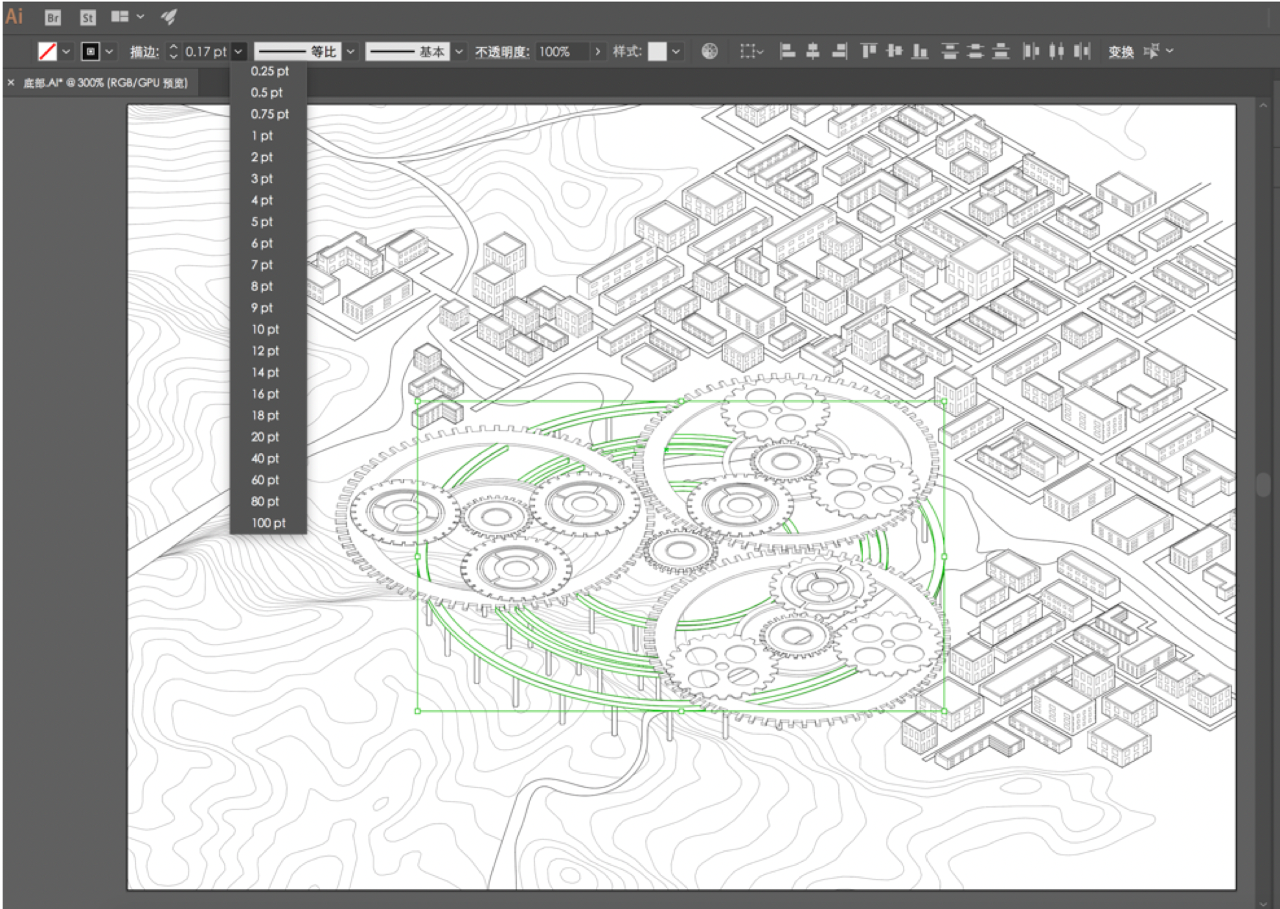

    2．将模型导出成AI文件。用AI中的描边对不同图层线的粗细进行修改，使得主次部分能够区分开。



    STEP 2

    整体处理

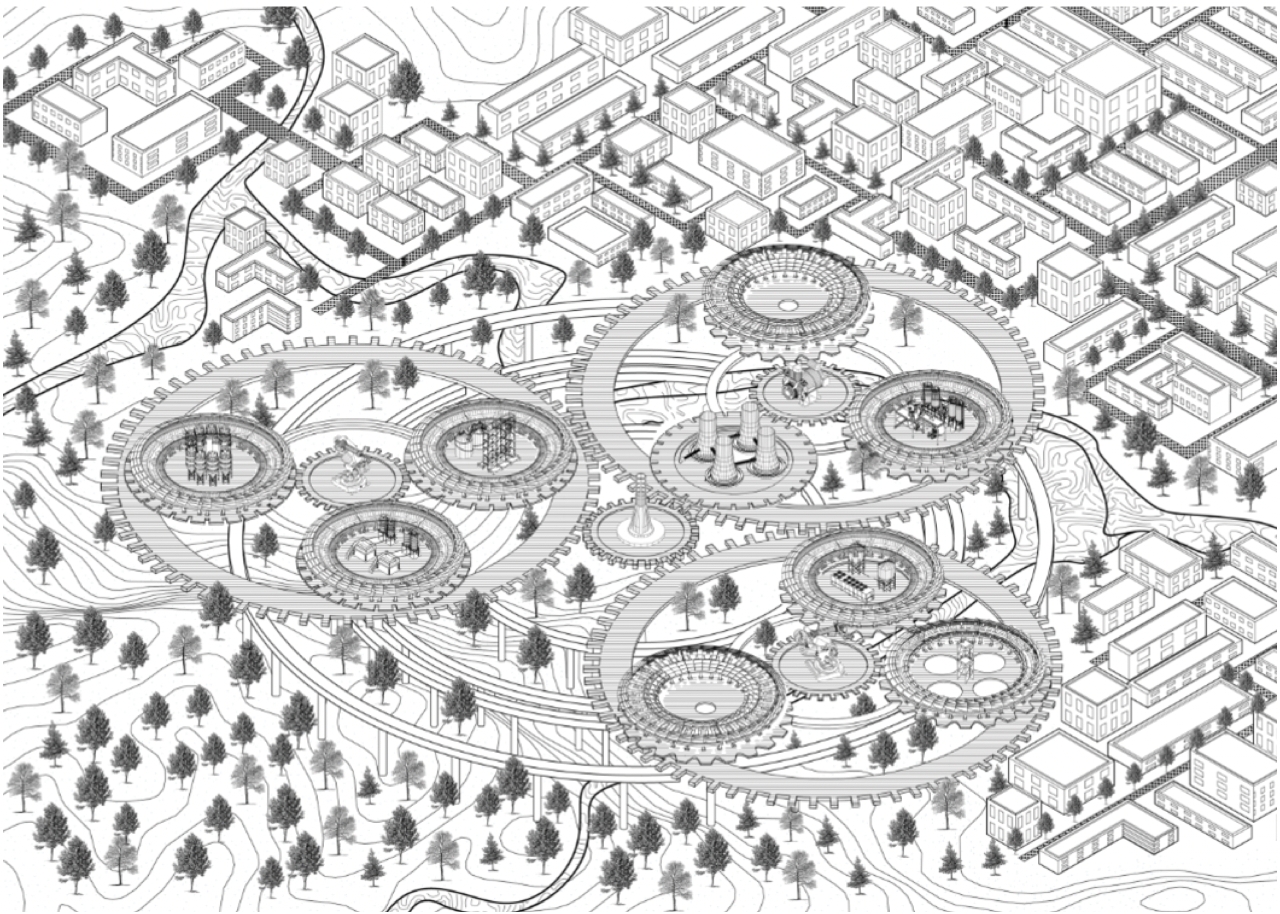

    1.根据上述的方法得到主体建筑和机械设备这两部分的线稿图。通过PS进行拼合。将遮挡部分进行擦除，并用树木填充画面中的较为空旷的部分，使画面更加丰富。


    2.在河水、山地、路面上进行纹理填充，（可用make2D产生的隐藏线图层作为辅助线，方便填充）加强图的细节部分。

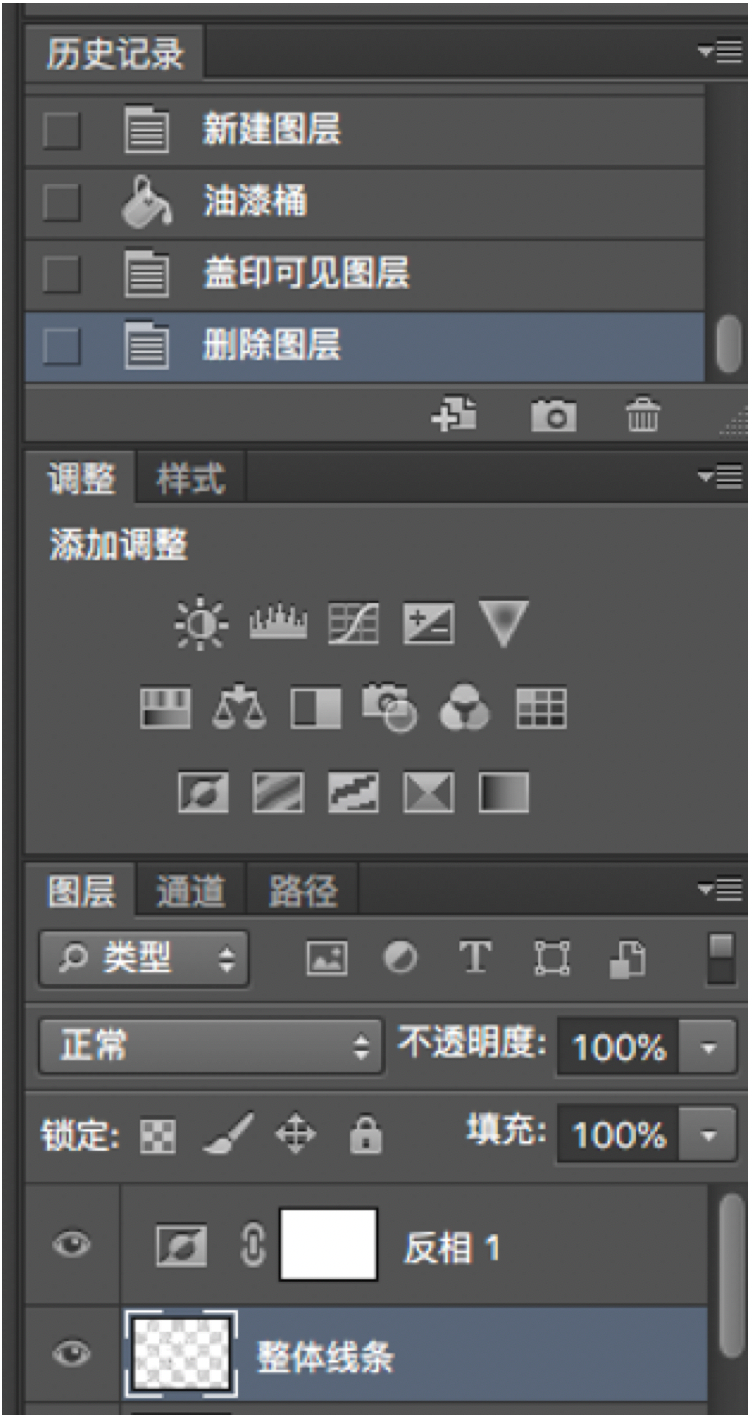

    3.通过PS中的盖印可见图层的功能，得到一张合并了所有线条的图层。

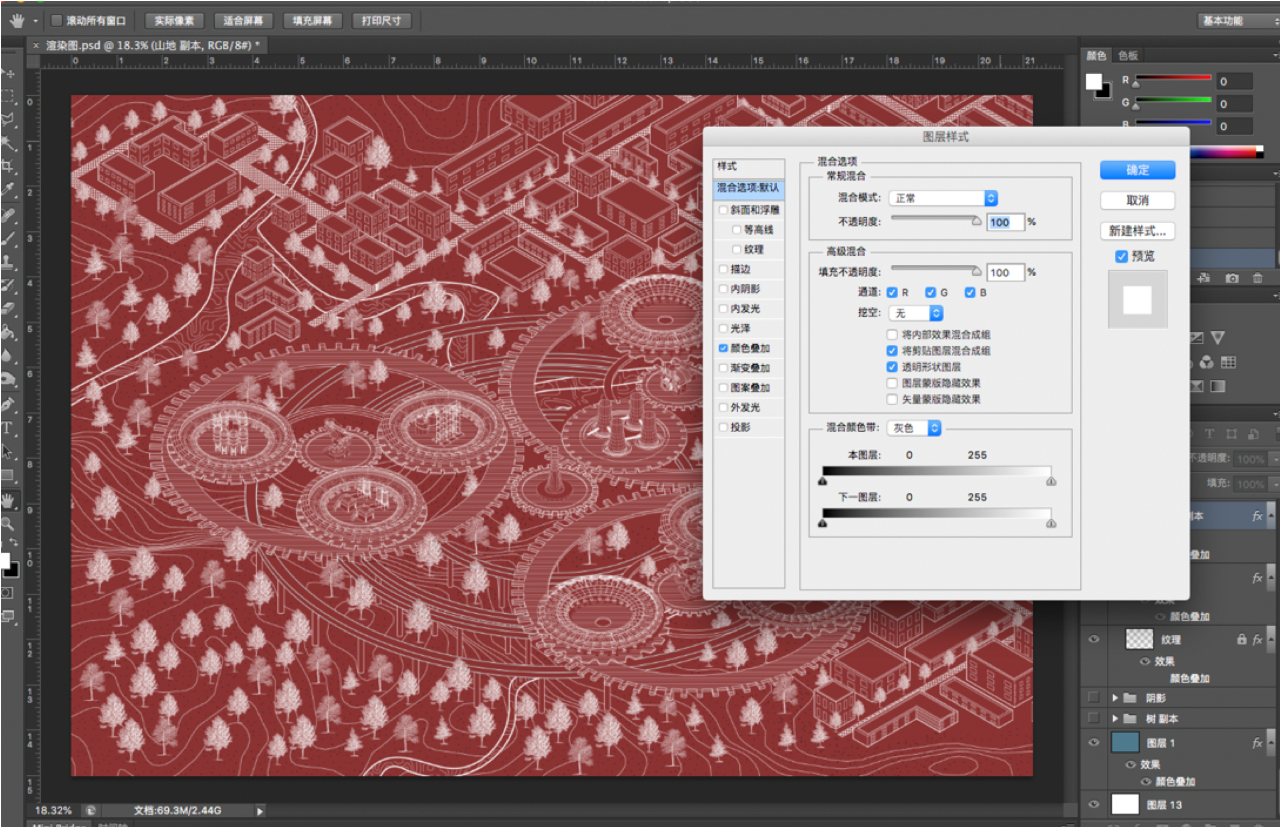

    4.添加背景底色。用混合选项中的颜色叠加，将线条改为白色



    STEP 3

    丰富细节

    现在得到的图较为呆板，通过添加阴影使图纸更加富有层次感


    1.由于阴影图层对于细节的要求不高，表达出基本明暗关系即可。因此可以用rhino自带的渲染器渲染，比较节约时间。

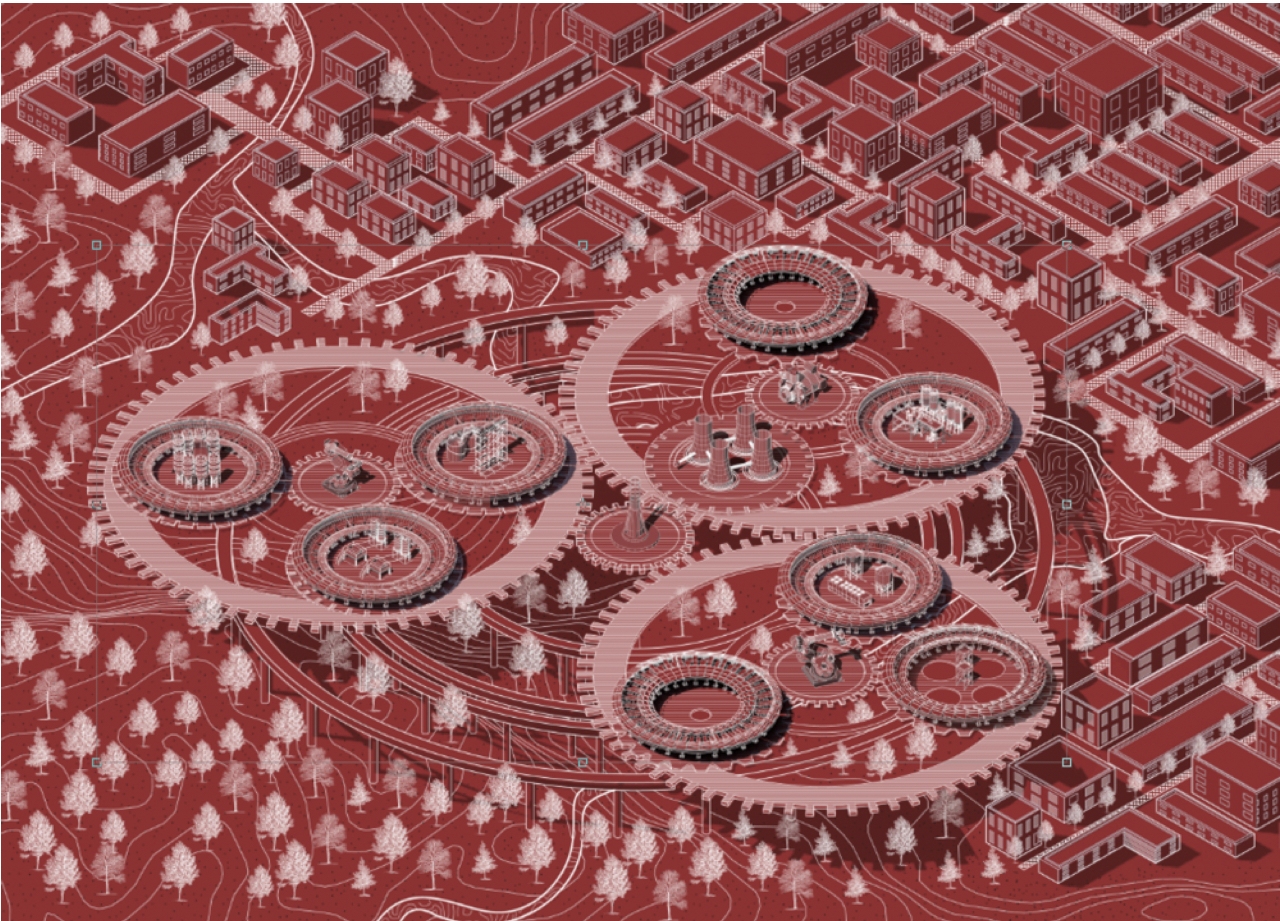

    2.添加阴影图层，得到效果图。

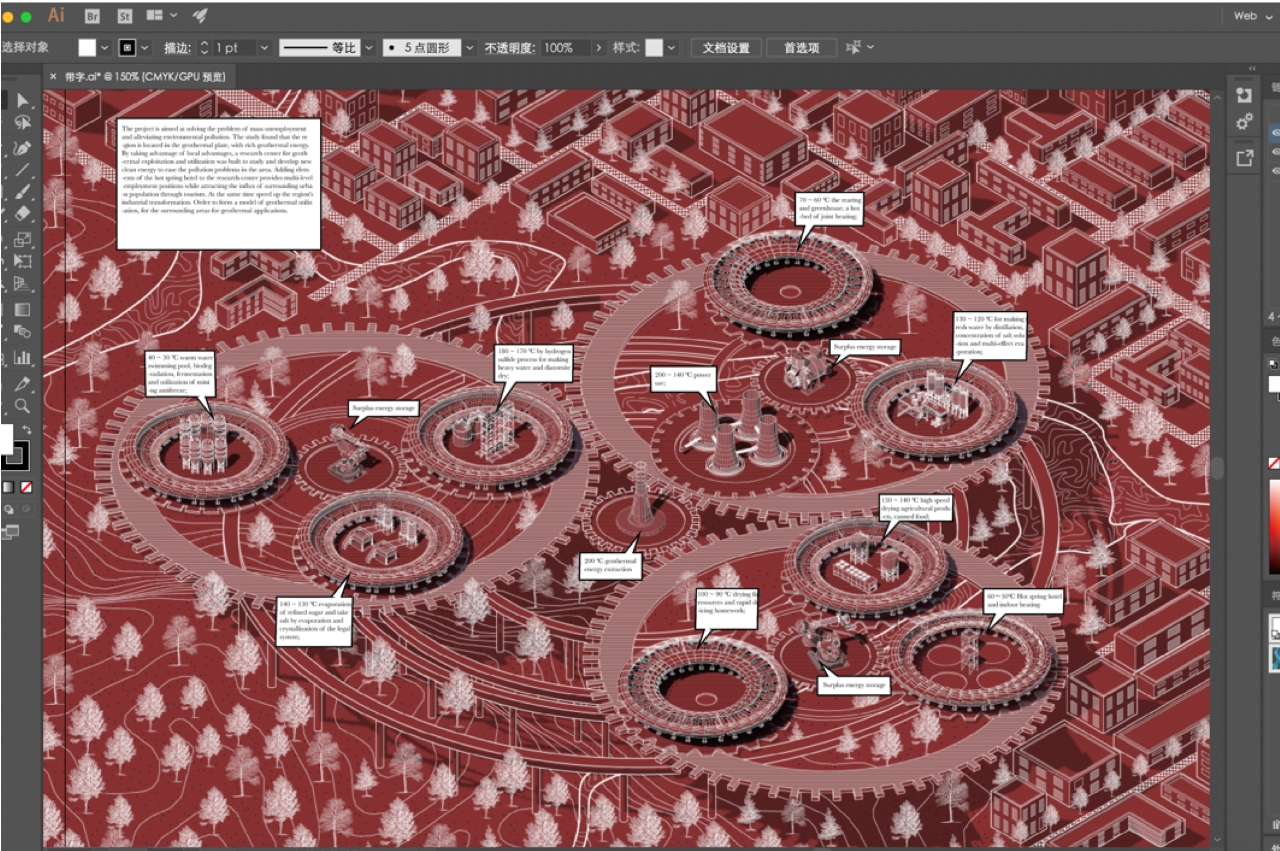

    3.由于AI编辑文字比较方便。因此最后一步，就是在AI中对图片进行文本框及文字的添加。



    最后小小地总结一下：这张图纸的绘制重点在于线稿。因此前期建模时分好图层非常的重要，这将直接导致之后线稿图层是否清晰明了。同时因为不需要渲染细节，所以线稿内容的的丰富程度也非常重要。可以通过增加铺地等方法来增加细节，也可以通过对于线型粗细的变化来增强层次感。



    教程讲完了，还是我们的老规矩，大家有任何想说的，都可以在评论区给我们留言。
